FXZQ15~50A2VEB
Системы кондиционирования типа VRV
4P341102-1A – 2013.01
Инструкция по монтажу и эксплуатации
2

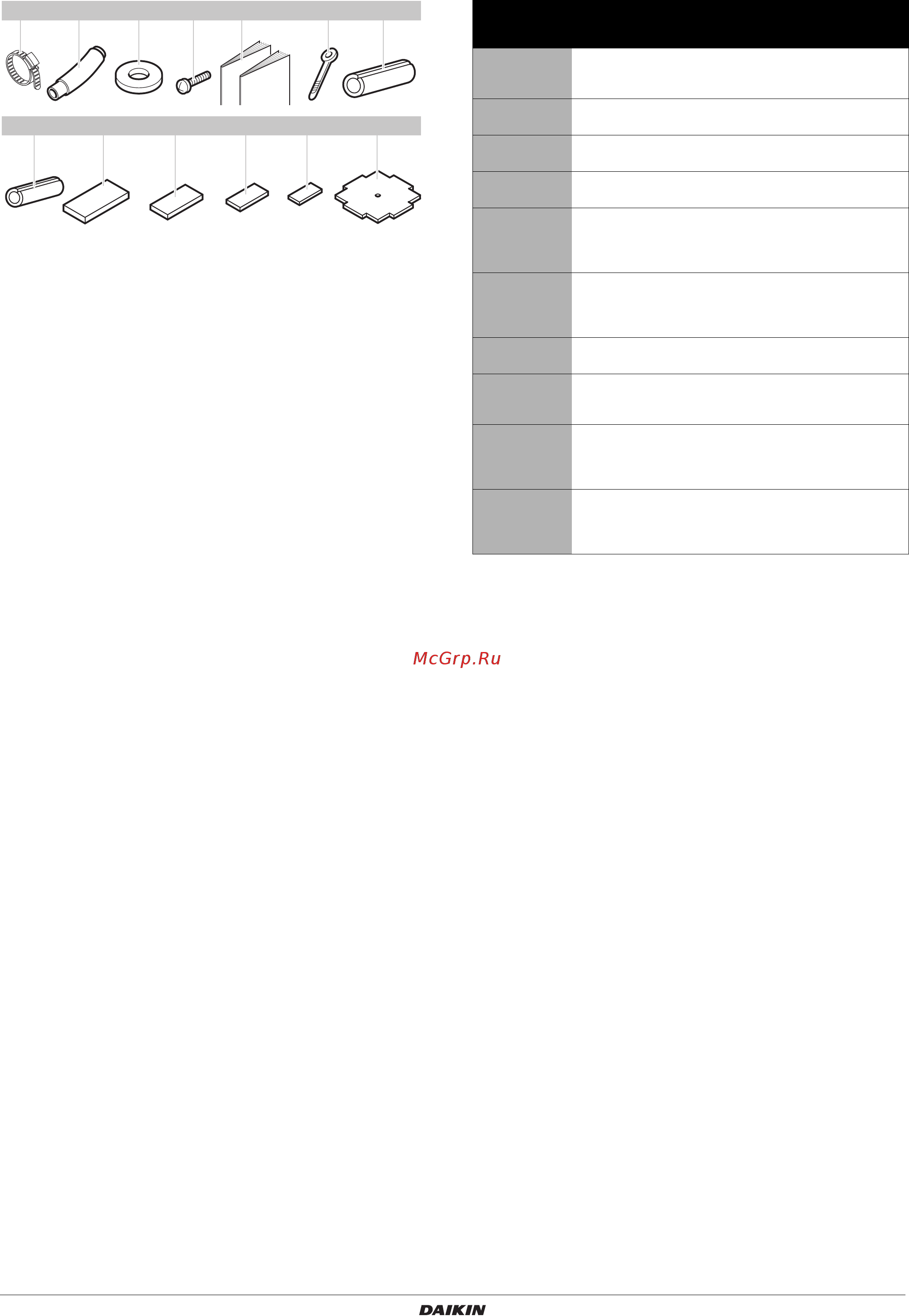

Принадлежности
Убедитесь, что в блок включены следующие принадлежности.
Дополнительные принадлежности
Предусмотрены пульты дистанционного управления двух
типов: проводные и беспроводные. Выбирайте пульт
дистанционного управления в соответствии с запросами
заказчика и устанавливайте его в надлежащем месте.
Информация о выборе подходящего пульта дистанционного
управления приведена в каталогах и технической
документации.
Для данного внутреннего агрегата требуется установка
дополнительной декоративной панели.
По следующим позициям требуется особое внимание
в процессе монтажа и контроль по его окончании
Замечания для монтажника
Для обеспечения правильности монтажа внимательно
изучите данное руководство. Не забудьте
проинструктировать заказчика относительно эксплуатации
системы и ознакомьте его с прилагаемым руководством по
эксплуатации.
Объясните заказчику, что за система установлена на
объекте. Соблюдайте спецификации по монтажу,
приведенные в главе "Подготовка к работе" руководства по
эксплуатации наружного блока.
1 Металлический зажим
2 Сливной шланг
3 Шайба для подвесного кронштейна
4 Винт
5 Инструкция по монтажу и эксплуатации
6 Зажим
7 Изоляция для арматуры для газовой трубы
8 Изоляция для арматуры для жидкостной трубы
9 Большая уплотнительная подушка
10 Уплотнительная подушка среды 1
11 Уплотнительная подушка среды 2
12 Малая уплотнительная подушка
13 Бумажный шаблон для установки (включен в верхний лоток)
1x 1x 8x 4x 1x+1x 7x
1x 1x 1x1x 1x
1x
89 1110 12
13
123 546
1x
7
Проверьте
и отметьте
выполнение
Надежно ли закреплен внутренний агрегат?
Агрегат может упасть, он может быть причиной
вибрации или шума.
Завершена ли проверка утечки газа?
Возможно недостаточное охлаждение или нагрев.
Полностью ли изолирован агрегат?
Возможно вытекание водяного конденсата.
Равномерно ли проходит дренажный поток?
Возможно вытекание водяного конденсата.
Напряжение источника питания соответствует
номиналу, указанному на именной бирке?
Может произойти отказ блока либо перегорание
компонентов.
В норме ли электропроводка и система
трубопроводов?
Может произойти отказ блока либо перегорание
компонентов.
Надежно ли заземлен агрегат?
Опасность при утечках тока.
Калибр проводов соответствует спецификациям?
Может произойти отказ блока либо перегорание
компонентов.
Не препятствует ли что-либо свободному прохождению
воздуха через впускное или выпускное отверстие
внутреннего или наружного агрегата?
Возможно недостаточное охлаждение или нагрев.
Записаны ли данные по длине трубопровода
хладагента или загрузке дополнительного хладагента?
Могут возникнуть сложности с загрузкой хладагента
в систему.
