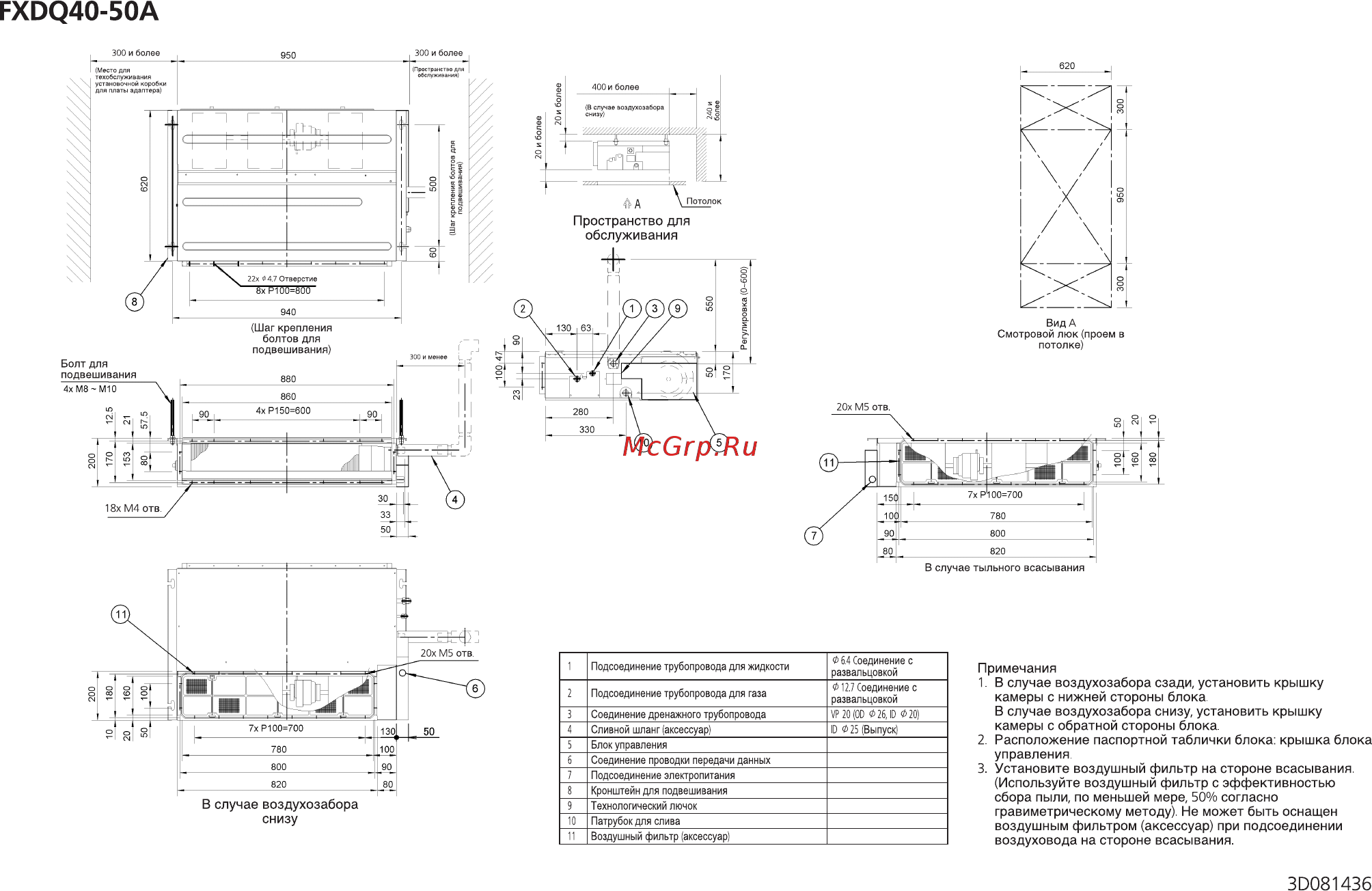

РХ0040 50А ВидА Смотровой люк проем в потолке 1 Подсоединение трубопровода для жидкости 2 Подсоединение трубопровода для газа 3 Соединение дренажного трубопровода 4 Сливной шланг аксессуар _________ 5 Блок управления__________________ 6 Соединение проводки передачи данных 7 Подсоединение электропитания 8 Кронштейн для подвешивания____ _9_ Технологический лючок___________ 10 Патрубок для слива 11 Воздушный фильтр аксессуар 0 6 4 Соединение с развальцовкой 012 7 Соединение с развальцовкой УР 20 00 0 26 Ю 0 20 Ю 0 25 Выпуск Примечания 1 В случае воздухозабора сзади установить крышку камеры с нижней стороны блока В случае воздухозабора снизу установить крышку камеры с обратной стороны блока 2 Расположение паспортной таблички блока крышка блока управления 3 Установите воздушный фильтр на стороне всасывания Используйте воздушный фильтр с эффективностью сбора пыли по меньшей мере 50 согласно гравиметрическому методу Не может быть оснащен воздушным фильтром аксессуар при подсоединении воздуховода на стороне всасывания
