Инструкция по эксплуатации

DVDпроигрыватель HD1030

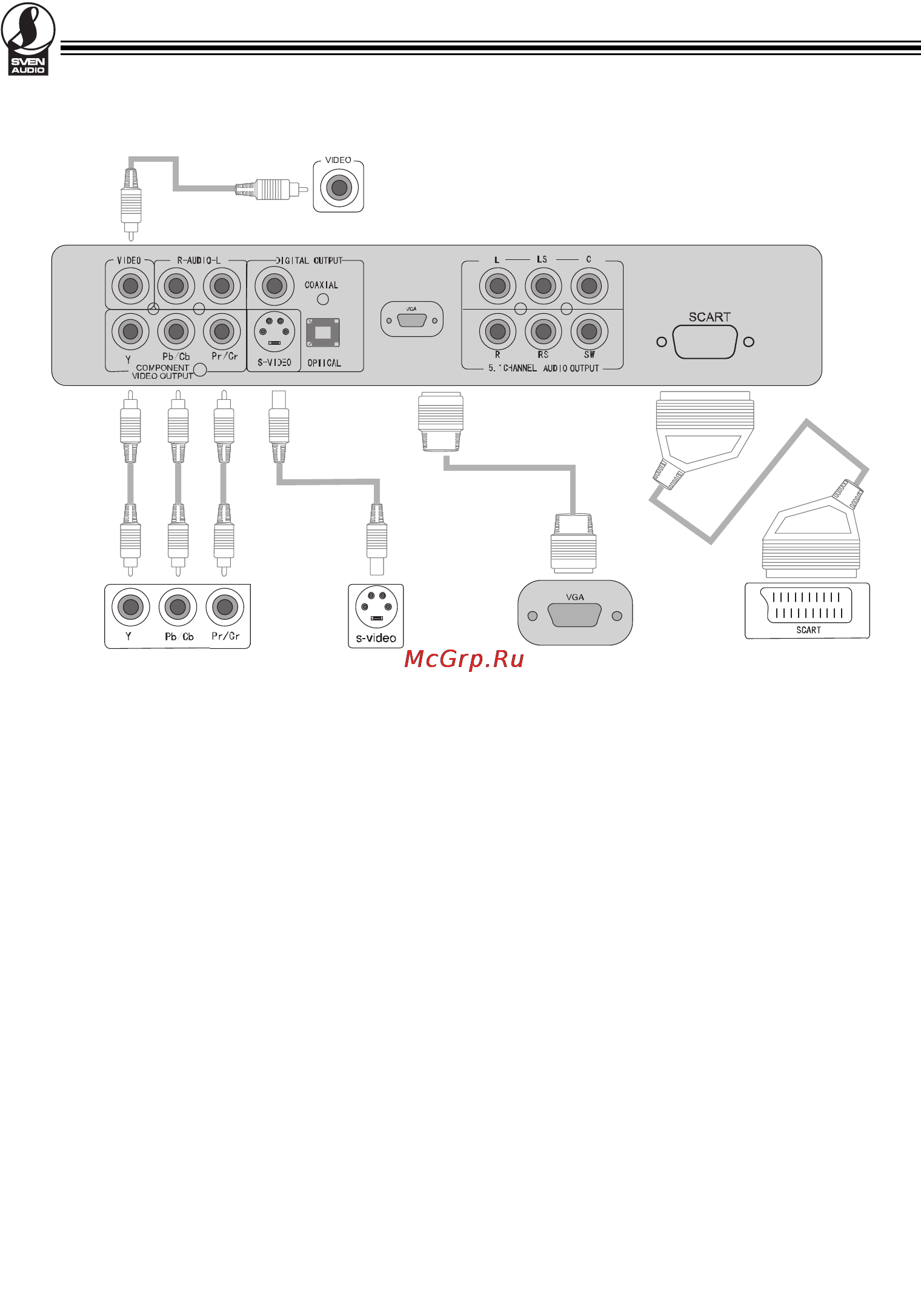

4.5 Основные схемы подключений

Подключение видеосистемы к DVDпроигрывателю

У проигрывателя имеется 4 разъема видеовыхода: стандартный (композитный), S!video, компонентный (Y Cb Cr), VGA и

SCART. Сигнал прогрессивной развертки (Y Pb Pr) берется с компонентного или VGA выхода.

Разъем композитного видеовыхода проигрывателя подключите аудиовидеокабелем (разъем желтого цвета) к видеовходу

(желтого цвета) вашего телевизора.

Разъем видеовыхода S!video проигрывателя подключите кабелем S!Video к входу S!Video вашего телевизора

Разъем компонентного видеовыхода проигрывателя подсоедините компонентным (Y,Pb/Cb,Pr/Cr) видеокабелем к компо!

нентным входам вашего телевизора или монитора.

Разъем VGA видеовыхода проигрывателя подсоедините VGA кабелем к VGA входу вашего телевизора или монитора

Разъем SCART проигрывателя подключите кабелем SCART к разъему SCART вашего телевизора.

Примечание. В меню выберите тип видеовыхода в зависимости от способа подключения. Используете только один или

(в крайнем случае) два способа подключения, большее количество подключений может вызвать помехи.

Стандартный композитный видеовыход

Компонентный

видеовыход

Svideo

выход

VGA

выход

SCART

выход
