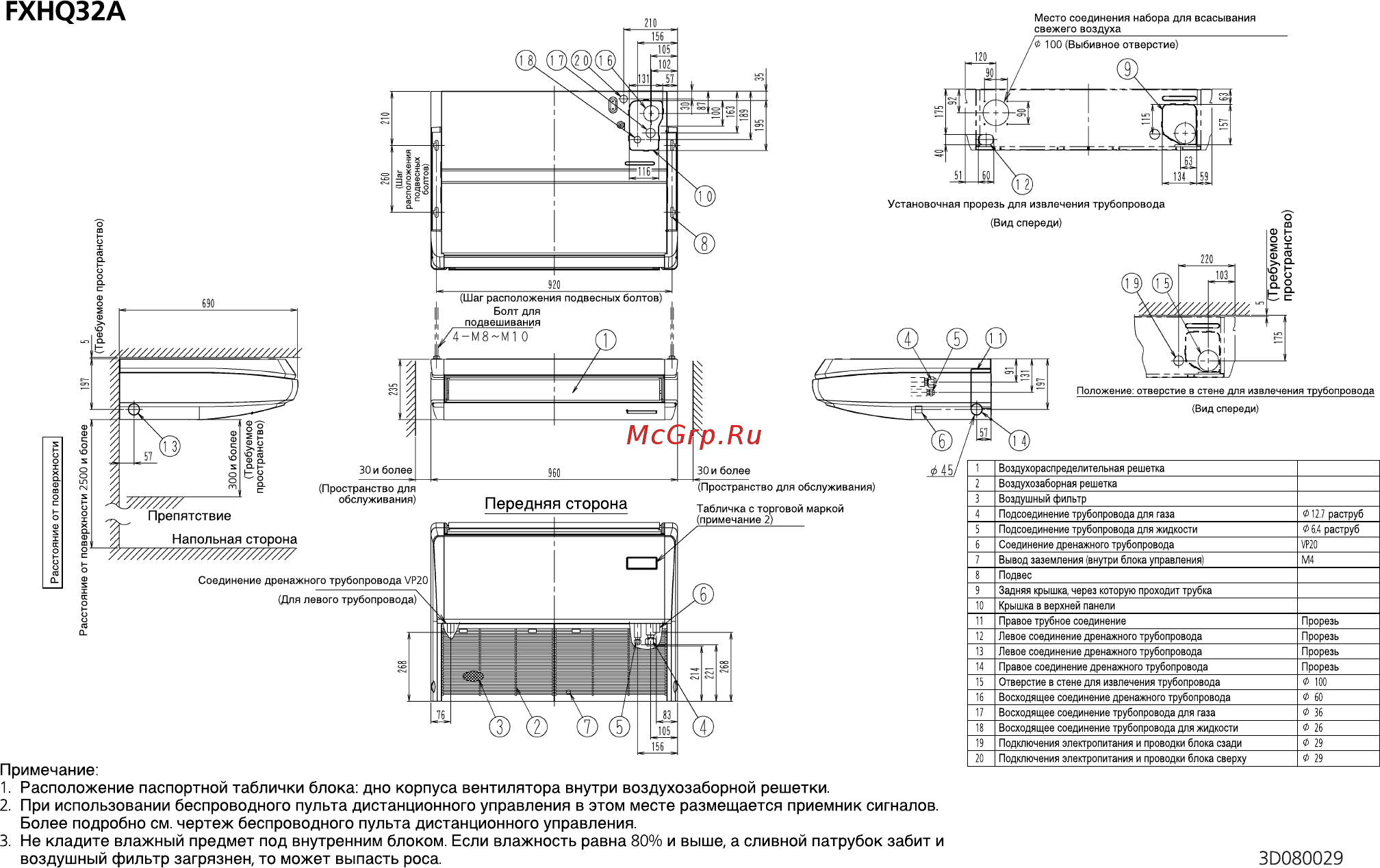

РХНО32А Место соединения набора для всасывания свежего воздуха Ф 100 Выбивное отверстие Установочная прорезь для извлечения трубопровода Вид спереди Шаг расположения подвесных болтов Болт для подвешивания Положение отверстие в стене для извлечения трубопровода Вид спереди 30 и более Пространство для обслуживания Препятствие 30 и более Пространство для обслуживания Передняя сторона Табличка с торговой маркой примечание 2 ____ Напольная сторона 7 Соединение дренажного трубопровода УР20 Для левого трубопровода Примечание 1 Расположение паспортной таблички блока дно корпуса вентилятора внутри воздухозаборной решетки 2 При использовании беспроводного пульта дистанционного управления в этом месте размещается приемник сигналов Более подробно см чертеж беспроводного пульта дистанционного управления 3 Не кладите влажный предмет под внутренним блоком Если влажность равна 80 и выше а сливной патрубок забит и воздушный фильтр загрязнен то может выпасть роса Воздухораспределительная решетка__________ Воздухозаборная решетка Воздушный фильтр Подсоединение трубопровода для газа________ Подсоединение трубопровода для жидкости___ Соединение дренажного трубопровода Вывод заземления внутри блока управления __ Подвес___________________________________ Задняя крышка через которую проходит трубка_ Крышка в верхней панели Правое трубное соединение_________________ Левое соединение дренажного трубопровода___ Левое соединение дренажного трубопровода Правое соединение дренажного трубопровода_ Отверстие в стене для извлечения трубопровода Восходящее соединение дренажного трубопровода Восходящее соединение трубопровода для газа Восходящее соединение трубопровода для жидкости Подключения электропитания и проводки блока сзади Подключения электропитания и проводки блока сверху Ф 12 7 раструб Ф 6 4 раструб Прорезь Прорезь Прорезь Прорезь 30080029
