7Конфигурирование
Справочноеруководстводлямонтажникаипользователя
42
RYYQ+RYMQ+RXYQ8~20T7Y1B
СистемакондиционированияVRVIV
4P3704751–2014.02
КнопкииDIPпереключатели
Позиция Описание
Кнопки Спомощьюкнопокможно:
▪ Выполнять специальные действия
(автоматическая заправка хладагента,
пробныйзапускит.д.).
▪ Задавать параметры работы системы с
помощью местных настроек (работа по
требованию,низкийуровеньшумаит.д.).
DIP
переключатели
СпомощьюDIPпереключателейможно:
▪ DS1 (1): Выбирать режим
"ОХЛАЖДЕНИЕ/ОБОГРЕВ" (см.
инструкции к селекторному
переключателю между охлаждением и
обогревом). OFF = не установлено =
заводскаянастройка
▪ DS1 (2~4): НЕ ИСПОЛЬЗУЕТСЯ. НЕ
МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ
НАСТРОЙКУ.
▪ DS2 (1~4): НЕ ИСПОЛЬЗУЕТСЯ. НЕ
МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ
НАСТРОЙКУ.
См.также:
▪ "7.2.2Элементыместныхнастроек"настр.42
▪ "7.2.3Доступкэлементамместныхнастроек"настр.42
Компьютерныйконфигуратор
Некоторые параметры работы системы VRV IV на основе
теплового насоса также можно задать на этапе ее ввода в
эксплуатацию с помощью местных настроек через интерфейс
связи с персональным компьютером (для этого требуется
дополнительное оборудование EKPCCAB). Монтажник может
заранее подготовить конфигурацию на компьютере, а затем
загрузитьконфигурациювсистемунаместеееэксплуатации.
См.также:"7.2.9Подключениекомпьютерногоконфигураторак
наружномублоку"настр.49.
Режимы1и2
Режим Описание
Режим1
(контрольные
настройки)
Режим1можноиспользоватьдля
просмотратекущегосостояниянаружного
блока.Такжесегопомощьюможно
просматриватьзначениянекоторых
местныхнастроек.
Режим2
(местные
настройки)
Режим2служитдляизмененияместных
настроексистемы.Такжевозможен
просмотрактивныхзначенийместных
настроекивнесениевнихизменений.
Какправило,работувобычномрежиме
можновосстановитьпослесменыместных
настроекбездополнительного
вмешательства.
Некоторыеместныенастройкислужатдля
выполненияспециальныхопераций
(например,однократногозапуска,удаления
хладагентаилипроведения
вакуумирования,добавленияхладагента
вручнуюит.п.).Втакихслучаяхтребуется
прерыватьспециальнуюоперацию,прежде
чемперезапускатьсистемувобычном
рабочемрежиме.Этоуказываетсяв
приведенныхнижепояснениях.
См.также:
▪ "7.2.4Доступкрежиму1или2"настр.43
▪ "7.2.5Доступкрежиму1"настр.43
▪ "7.2.6Доступкрежиму2"настр.43
▪ "7.2.7Режим1:контрольныенастройки"настр.44
▪ "7.2.8Режим2:местныенастройки"настр.45

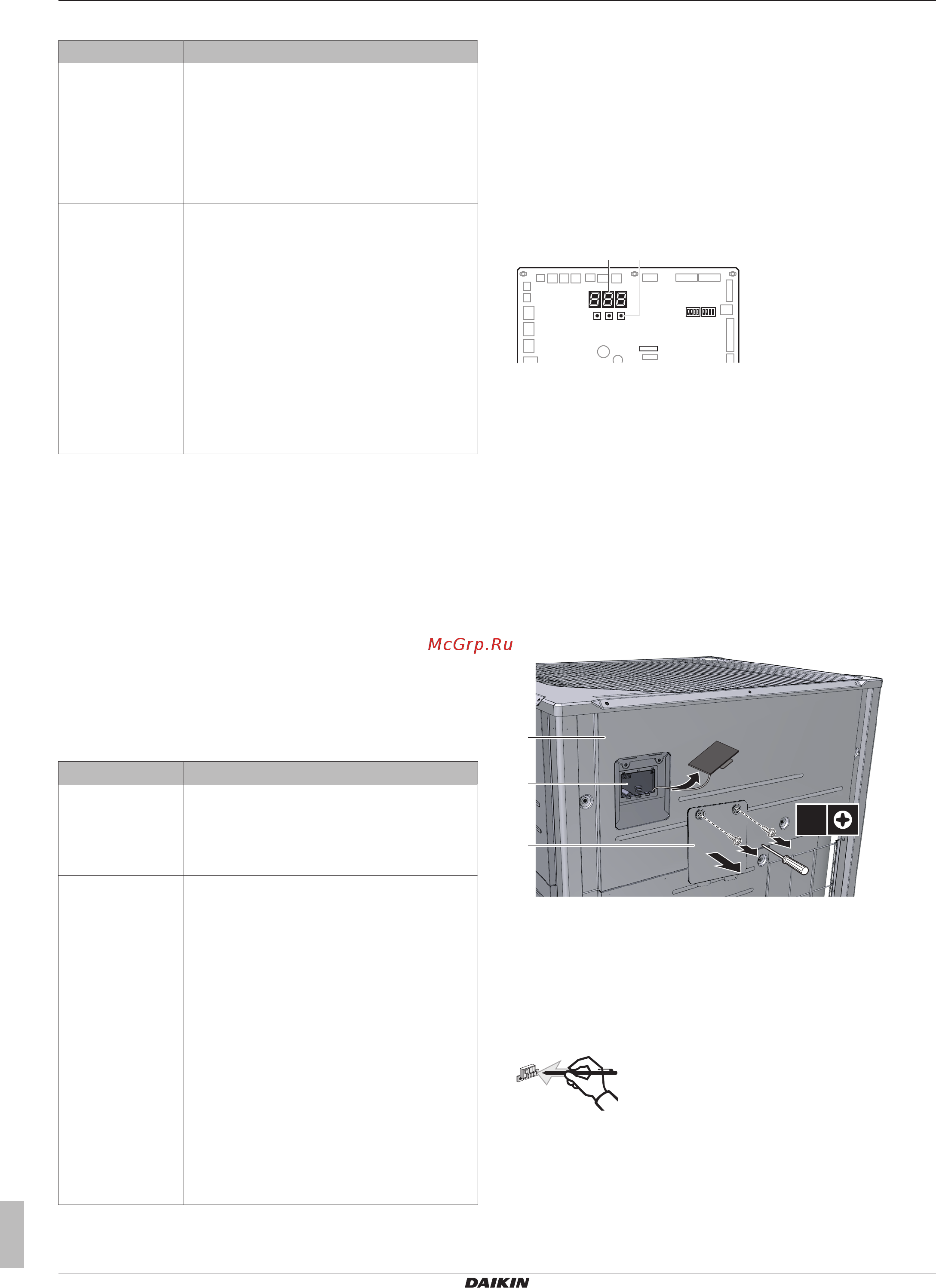

7.2.2 Элементыместныхнастроек
Расположение семисегментных дисплеев, кнопок и DIP
переключателей:
a b
BS1 BS2
DS1 DS2
BS3
X27A
BS1 MODE:Сменазаданногорежима
BS2 SET:Вводместныхнастроек
BS3 RETURN:Вводместныхнастроек
DS1,DS2 DIPпереключатели
a Семисегментныедисплеи
b Кнопки
7.2.3 Доступкэлементамместныхнастроек
Для доступа к кнопкам на системной плате и считывания
показаний семисегментного дисплея не нужно открывать весь
блокэлектрическихкомпонентов.
Снимите переднюю смотровую крышку передней панели (см.
рисунок). Теперь можно открыть смотровую крышку передней
панелиблокаэлектрическихкомпонентов(см.рисунок).Подней
находятся три кнопки, три семисегментных дисплея и DIP
переключатели.
2x
a
b
c
a Крышкадлятехническогообслуживания
b Основнаяплатастремясемисегментнымидисплеями
итремякнопками
c Крышкаблокаэлектрическихкомпонентовдля
техническогообслуживания
Переключайте переключатели и нажимайте кнопки
изолированной палочкой (например, шариковой ручкой с
надетым колпачком) во избежание прикосновения к деталям,
находящимсяподнапряжением.
По окончании работы не забывайте устанавливать смотровую
крышкувкрышкублокаэлектрическихкомпонентовизакрывать
смотровую крышку передней панели. Во время эксплуатации
блока его передняя панель должна быть установлена на блок.
При этом настройку параметров можно выполнять через
смотровоеотверстие.
