Daikin FXMQ200MA Схема онлайн

3D038851A

FXMQ-MA

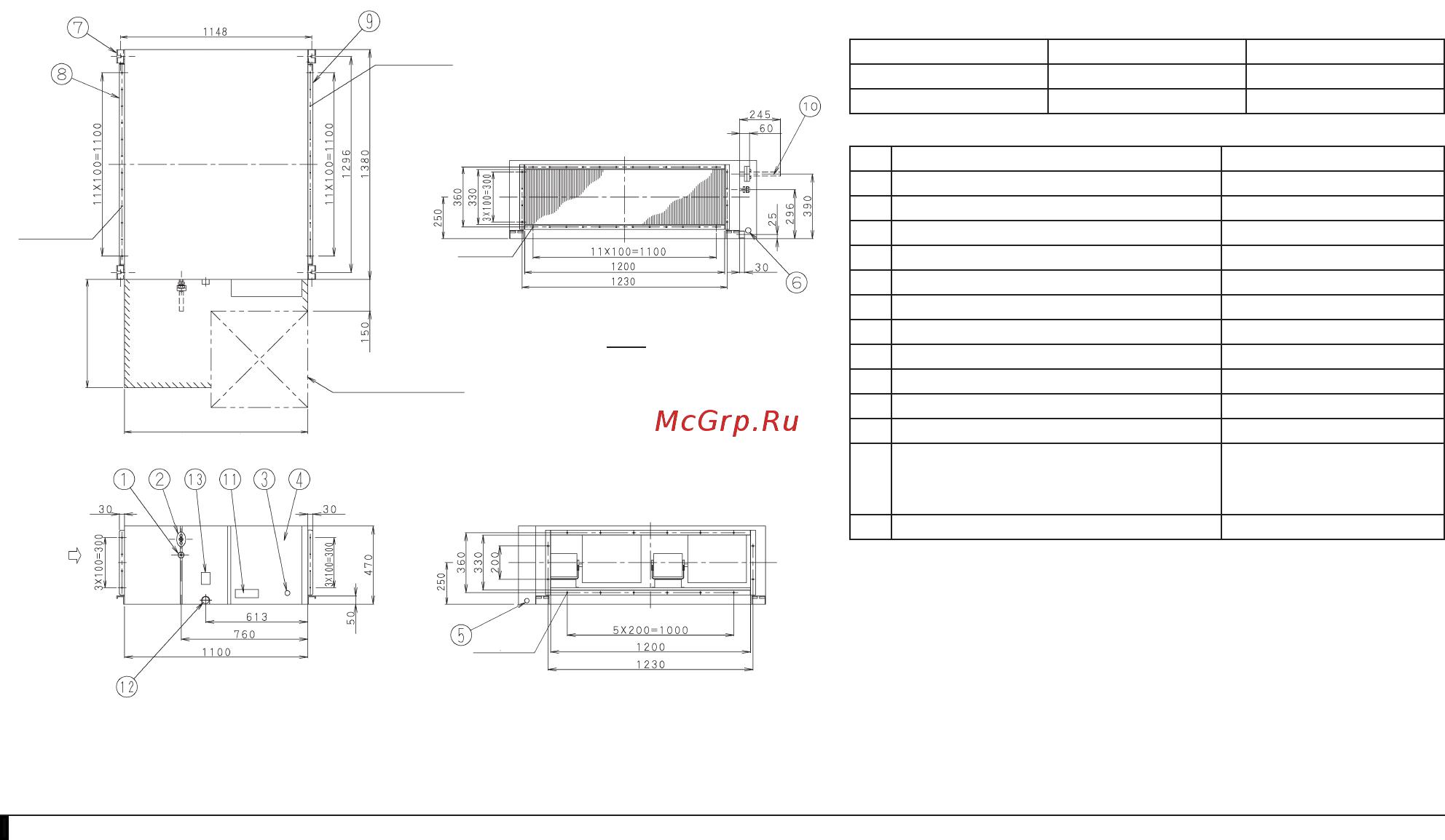

№ Название Описание

1 Соединение трубки для жидкости Соединение раструбом

2 Соединение трубки для газа

Контролируемое подсоединение трубопровода

3 Клемма заземления

M5 (внутри распределительной коробки)

4 Распределительная коробка

5 Разъем для подключения кабелей питания

Разъем для подключения передающих кабелей

7 Крюк M10

8 Двойной фланец выпуска

9 Фланец всасывания

10 Подсоединенный трубопровод Пайка

11 Паспортная табличка

12 Соединение трубопровода слива

PS1B Внутренняя резьба

Больший диаметр Ø 33,349

Больший диаметр Ø 30,391

13 Впуск водопровода

Размеры труб (предоставляются на месте)

Внутренний блок Сторона газа Сторона жидкости

FXMQ200MA

Подсоединенный трубопровод Ø 19,1

Ø 9,5

FXMQ250MA

Подсоединенный трубопровод Ø 22,2

Ø 9,5

ПРИМЕЧАНИЯ

1. Расположение заводских табличек данных устройства: Поверхность распределительной коробки.

2. Установите воздушный фильтр на всасывающей стороне. Выбор колориметрического метода (гравитационного метода) 50% или более.

34 - отв. Ø 4,7

(Все вокруг)

32 - отв. Ø 7

(Все вокруг)

16 - отв. Ø 8

(Все вокруг)

34 - отв. Ø 4,7

(Все вокруг)

Смотровое отверстие 600 и более

Вид А

Сторона выпуска Сторона всасывания (Примечание 2)

1100 или более

(Пространство для

обслуживания)

650 или более

(Пространство для

обслуживания)

Прибл.
