Kromo Hood 800 [10/25] Установка сливного насоса по заказу

РАЗДЕЛ ДЛЯ УСТАНОВЩИКА

1.5 Работа дозатора ополаскивающего средства

Подключение электропитания:

См. электрoсхему, прилагаемую к машине.

Подключение воды:

а) В машине предусмотрено отверстие для инжектора, кото-

рое закрыто пластиковой заглушкой, которую следует снять

и установить на её место нагнетательный штуцер (спереди,

под панелью управления).

b) Установите инжектор (С), используя специальные

прокладки.

c) Подсоедините всасывающую трубку к соответствующему

разъёму дозатора (см. рис. 8 А).

d) Подсоедините нагнетательную трубку одним концом ко

второму штуцеру дозатора, а другим – к нагнетательному

штуцеру машины (рис. 8 В).

е) Опустите конец трубки с фильтром в контейнер с моющим

средством.

f) Наполните контейнер моющим средством и запустите до-

затор в работу.

Дозировка

Расход моющего средства можно отрегулировать с помощью отвертки, как показано

на рисунке 7.

Каждые 2 см засасываемого в трубку средства соответствуют 0,25 см

, что

равнозначно 0,3 г (при плотности моющего средства 1.2 г/см

). Порядок дозирования

моющего средства описан в параграфе 4.1.

ВАЖНО: НЕ МЕНЯЙТЕ МЕСТАМИ ТРУБКИ – ЭТО МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ

НАСОСОВ ДОЗАТОРА И НАРУШЕНИЯМ В РАБОТЕ МАШИНЫ.

1.6 Установка сливного насоса (по заказу)

При установке машины особое внимание уделите положению сливного шланга (см.

рис. 9).

Максимальная высота слива должна быть меньше 1 м, на сгибе слива должен быть

установлен сифон. Электросоединение должно быть выполнено в соответствии с

электросхемой.

стр. 10

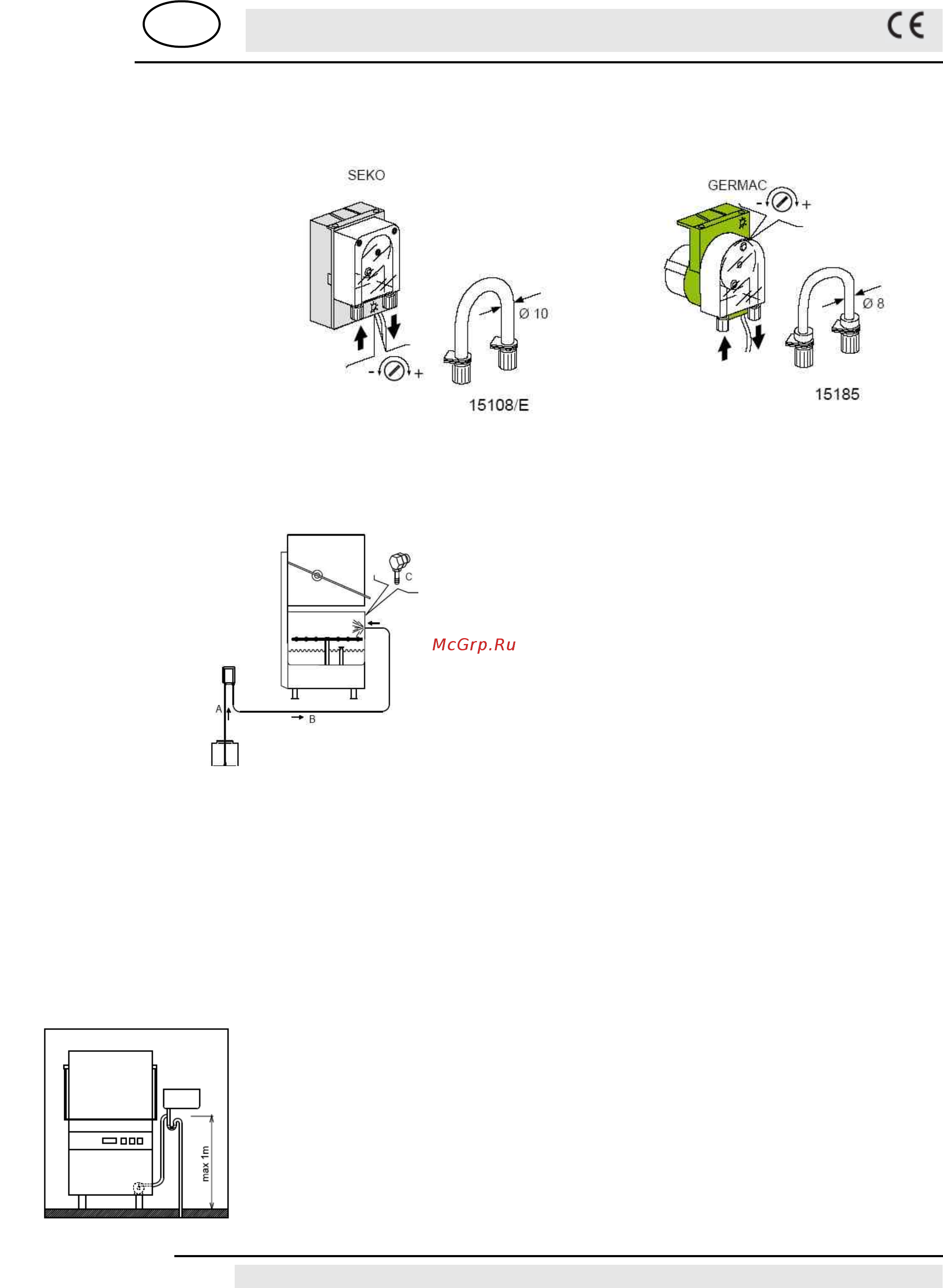

рисунок 8

рисунок 7

СХЕМА ПОДСОЕДИНЕНИЯ

рисунок 8

рисунок 9
