6 Русский
Монтаж внутреннего агрегата
3. Монтаж внутреннего агрегата

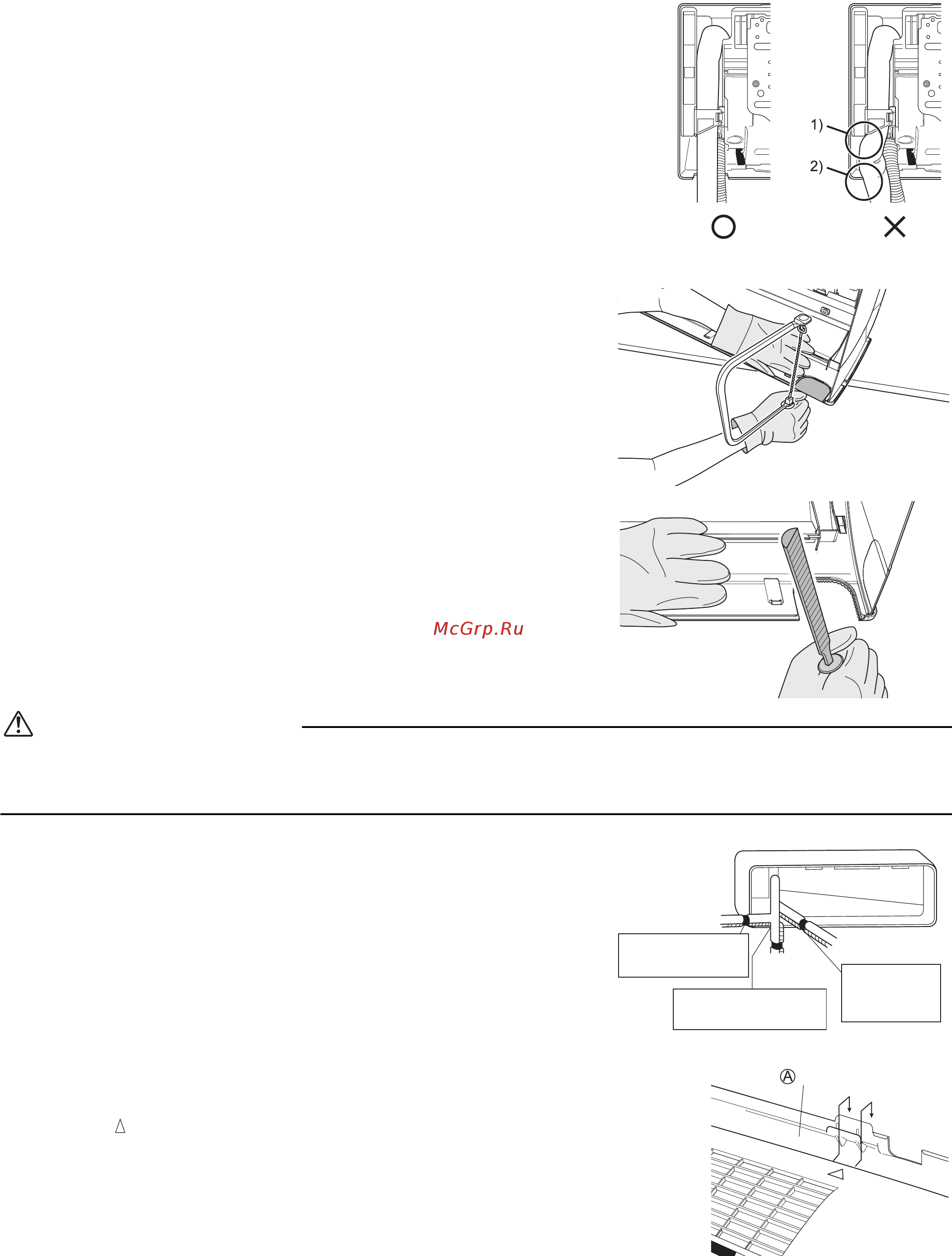

• В случае перегиба или деформации трубопроводов хладагента
примите следующие меры предосторожности.
Если работы не выполнены должным образом, возможно
возникновение ненормального звука.
1) Сильно не прижимайте трубопроводы хладагента к нижней раме.
2) Сильно не прижимайте трубопроводы хладагента к передней
решетке.
• Удалите крышку отверстия под трубопровод, как показано ниже.
1) Срежьте лобзиком крышку
отверстия под трубопровод
с внутренней стороны передней решетки.
Направляете лезвие лобзика вдоль канавки и срежьте
крышку отверстия под трубопровод.
2) После удаления крышки выполните зачистку напильником.
Удалите заусенцы на срезе полукруглым напильником.
ПРЕДОСТЕРЕЖЕНИЕ
• Удаление крышки отверстия под трубопровод кусачками приводит к повреждению передней решетки. Не используйте
кусачки.
• Надевайте перчатки во время удаления крышки отверстия под трубопровод.
3-1.
Расположенный справа трубопровод,
отходящий в сторону, назад или вниз
1)
Прикрепите дренажный шланг к нижней стороне трубопроводов
хладагента с помощью липкой виниловой ленты.
2) Оберните совместно трубопроводы хладагента и дренажный
шланг изоляционной лентой.
3) Проложите трубопроводы хладагента и дренажный шланг
через отверстие в стене. Затем установите внутренний агрегат
на крюки монтажной пластины, ориентируясь по обозначениям
на верхней поверхности агрегата.
Расположенный
справа и отходящий
вниз трубопровод
Расположенный справа
и отходящий назад
трубопровод
Расположенный
справа и отходящий
в сторону
трубопровод
Скрепите трубопровод
хладагента
и дренажный шланг
изоляционной лентой.
Удалите крышку отверстия
под расположенный справа
и отходящий в сторону.
Удалите крышку отверстия
под расположенный справа
и отходящий вниз трубопровод.
Монтажная платина
