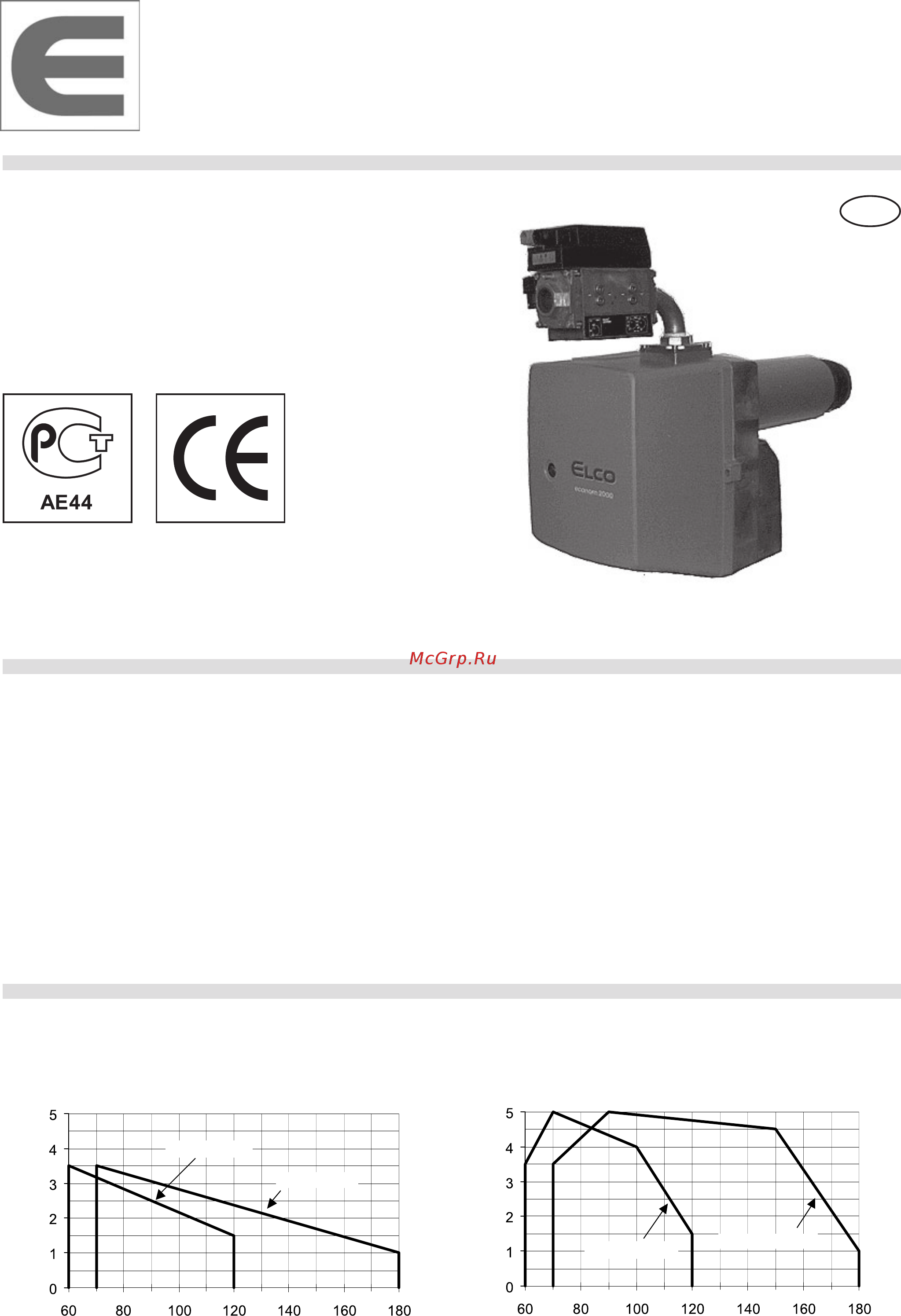

ELCO EG 02B.180 R26 Инструкция по эксплуатации онлайн

DOC126824 1/30
Газовые горелки серии EG 02B... являются
полностью автоматизированными моноблочными
горелками с наддувом.
Исполнение соответствует требованиям
90/396 CEE, 73/23 CEE и 89/336 CEE.
RU
ПРИМЕНЕНИЕ
КРИВЫЕ МОЩНОСТИ
Сертификат CE тип n° 49/AQ/1237
Горелки выпускаются в одно- и двухступенчатом
исполнении.
– Одноступенчатые горелки с отдельным
регулированием начального давления газа
– Двухступенчатые горелки с пропорциональным
регулированием воздух/газ (mpc).
Предназначены для котлов от 54 до 162 кВт
(КПД=90%)
Топочные камеры с избыточным давлением
Природный газ категории I2Er тип G20 / G25
Сжиженный газ категории I3P тип G31
Сентябрь 2003 (03/09)
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ГАЗОВОЙ ГОРЕЛКИ
EG 02B...
Основные законодательные акты cм. местные постановления
Мощность горелки
Давление в топочной
камере
Мощность горелки
Давление в топочной
камере
кВт
кВт
мбармбар
EG 02B.120 R
EG 02B.180 R
EG 02B.120 R2G
EG 02B.180 R2G
Содержание
- Eg 02b 1
- Инструкция по эксплуатации газовой горелки 1
- Кривые мощности 1
- Применение 1
- B тип горелки 2
- Eg 02 b 120 r 2g 26 2
- Eg газовая горелка 2
- G 2 ступенчатая горелка с пропорциональным регулированием воздух газ 2
- R 1 ступенчатая горелка для природного газа f 2
- Габаритные размеры 2
- Идентификация 2
- Максимальная мощность горелки квт 180 2
- Номинальный диаметр соединительного 20 фланца газового клапана мм 26 2
- Размер карпуса 2
- Ступенчатая горелка для пропана 2
- Технические характеристики 3
- Eg 02b 20 180 r f 4
- Eg 02b 20 180 r2g f2g 4
- Ra f pg vs v1 r 4
- Ra газовый кран r регулятор давления газа f фильтр rp пропорциональный регулятор воздух газ pg реле давление газа ра давление воздуха vs предохранительный клапан pf давление в топке v1 главный клапан 4
- Газовая схема 4
- Категории газа i2er i3p 4
- Неисправности 5
- Принцип действия 5
- G 150 или 180 мм l 130 мм m m8 6
- Инструкции по монтажу 6
- Монтаж газовой арматуры 7
- Подсоединение трубки замера давления воздуха и топки cg v eg 02в r2g 7
- 30 doc126824 8
- Eg 02b120 180 r 8
- Газовая арматура 8
- Горелка 8
- Если предохранительный и управляющий термостаты подключены к фазе питания то необходимо установить перемычку между клеммами т1 и т2 соблюдайте действующие местные электрические предписания 8
- Источник питания 230в 50гц 8
- Котел 8
- Проверьте напряжение сети 230 в макс 50 гц одна фаза выполните электрическое соединение согласно нижеследующей схеме используя гибкий кабель 1 5 м 8
- Электрическое соединение 8
- Eg 02b120 180 r2g 9
- Если предохранительный и управляющий термостаты подключены к фазе питания то необходимо установить перемычку между клеммами т1 и т2 соблюдайте действующие местные электрические предписания 9
- Проверьте напряжение сети 230 в макс 50 гц одна фаза выполните электрическое соединение согласно нижеследующей схеме используя гибкий кабель 1 5 м 9
- Электрическое соединение 9
- 16 х 0 9 10
- 273 15 10
- F x 0 93 978 20 273 10
- Qt 11 10 10
- Атмосферное давление мбар 10
- Атмосферном давлении 1013 мбар реальный расход соответствует значению расхода определенному при 0 с на уровне моря 10
- Давление газа мбар 10
- Значение калорийности газа дается для температуры газа 0 с 273k над уровнем моря то есть при 10
- Калорийность квтч 10
- Кпд установки оценивается в 90 10
- Например какой расход будет получен на газовом счетчике 20 мбар для котла мощностью 100 квт расположенного на высоте 300 м 978 мбар над уровнем моря при температуре газа 15 с и калорийности газа 10 16 квтч 10
- Отсоедините штепсель от гнезда вставьте штепсель в двойное гнездо соединителя на трансформаторе подключите два штепсельных разъема общего контролирующего устройства в двойное гнездо черный разъем к черному двойному соединителю и красный разъем к выходу топочного автомата 10
- Подсоединение микроамперметра 10
- Поправочный коэффицент 10
- При различных условиях давления и температуры нужно использовать поправочный коэффициент по отношению к реальному расходу чтобы получить расход на счетчике 10
- Расход на счетчике 10
- Расчет на счетчике 10
- Расчет расхода газа 10
- Температура газа с 10
- Теор расход 1013 мбар 0 с 10
- Теор расход газа 10
- Тон ч 1000 ккал ч 1 163 квт 1 мдж ч 234 ккал ч 0 278 квт 10
- Топочный автомат lgb22 минимальный требуемый ток зонда 3 мка 230в максимальный ток зонда 100 мка 230в для обеспечения устойчивого и однородного пламени ионизационный ток становится стабильным в пределах 20 60 мка 10
- Х кпд котла 10
- Ч 100 10
- Ч 11 10 10
- Ч мощность котла квт 10
- Iiii задержка при запуске для контроля давления воздуха 11
- P аварийное отключение обусловленное отсутствием сигнализации о давлении воздуха или неоткрытием воздушной заслонки 11
- Аварийное отключение если по истечении предохранительного времени не появился сигнал пламени 11
- Воздушная заслонка открыта 11
- Нет запуска прерван управляющий контур термостат реле давления воздуха реле давления газа макс 11
- Подача топлива 11
- Предварительная вентиляция время перед поджигом предохранительное время 11
- Сервопривод переключается на двухступенчатый режим работы 11
- Схема работы топочного автомата lgb 22 11
- Топочный автомат lgb 22 11
- Топочный автомат lgb 22 оснащен индикатором положения программы управления этот индикатор показывает последовательность запуска горелки и информирует о причинах отключения при прекращении работы горелки посредством символов обозначающих соответствующие положения программы 11
- Функционирование горелки с частичной или полной нагрузкой или возврат в рабочее положение 11
- А расстояние между уравнительным диском и головкой жаровой трубы газовое сопло закрыто 0 стр 6 в расстояние между уравнительным диском и газовой трубкой e расстояние между изоляцией ионизационного электрода и уравнительным диском f расстояние между электродом поджига и уравнительным диском электрод поджига должен быть в центре отверстия уравнительного диска 12
- Установочные параметры 12
- Направляющая всасываемого воздуха 13
- Пружина воздушной заслонки 13
- Регулирование расхода воздуха eg r f 13
- Регулирование воздушной заслонки на сервоприводе eg 02в r2g f2g 14
- Регулирование расхода газа на газовом клапане cg d 1 ступенчатая горелка eg r 15
- Регулирование расхода газа на газовом сопле 15
- Регулирование расхода газа на газовом клапане cg v 2 ступенчатая горелка eg r2g 16
- Регулировка вторичного воздуха 17
- Реле давления воздуха 17
- Реле давления газа 18
- Выделено жирным шрифтом заводская предварительная настройка вышеупомянутые значения даны только в качестве примера регулировку осуществлять в зависимости от результатов тестов горения 19
- Таблица предварительных установок 19
- Программа технического осмотра горелки 20
- 30 doc126824 22
- В случае неполадок убедитесь что условия для работы системы были соблюдены электропитание предохранители термостаты если горелка находится в положении блокировки горит красная лампа топочного автомата определите положение остановки топочного автомата см стр 15 нажмите кнопку разблокировки для повторного запуска горелки и наблюдайте за протеканием цикла 22
- И т с о н в а р п с и е н д и в а н и ч и р п я и н е н а р т с у б о с о п с 22
- Устранение неисправностей 22
- Выбейте более тонкое место на корпусе кернером и молотком 23
- За пределами fr 23
- Корпус горелки eg 02b выполнен таким образом что позволяет установить соединение для охлаждения смотрового стекла 23
- Основные предписания fr 23
- Установите соответствующие соединения rac011341 ecr120230 комплект 13014374 23
- Установка комплекта охлаждения смотрового стекла 23
- Запасные части 25
- Запасные части 26
- Запуск горелки 27
- А т а д 29
- Газ тип _______________________ 29
- Горелка тип __________________ 29
- Заводской _______________________ 29
- Котел тип _______________________ 29
- Снятие показаний 29
