Тепломаш КЭВ-100П7040G [12/23] Установка завес

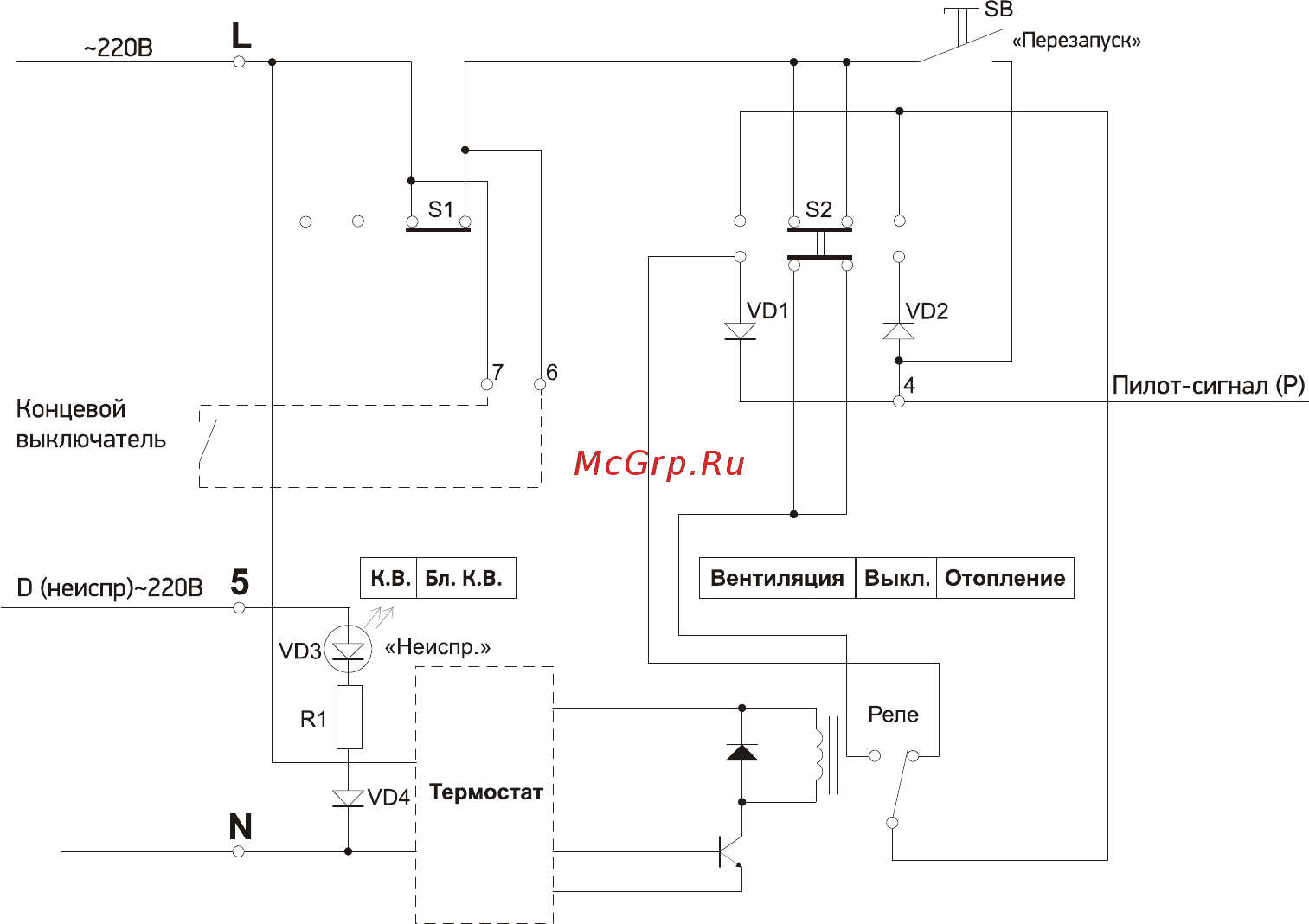

Рис. 1. Схема пульта управления

Пульт управления подключен на заводе-изготовителе. Описание пульта управления находится в

упаковочной коробке.

5. Установка завес

5.1. Завеса может быть установлена как горизонтально над проемом, так и вертикально сбоку от

проема. Если смотреть из помещения, то завеса слева от проема имеет левое исполнение, завеса

справа от проема –правое.

Завод-изготовитель выпускает завесы только левого исполнения. Завесы правого исполнения

переделываются из левого на месте монтажа квалифицированными специалистами, допущенными

монтажу газового оборудования.

5.2. Завеса левого исполнения, установленная слева, если смотреть изнутри помещения, от проема

имеет вентиляторы на задней стенке корпуса, сопло на передней стенке (с углом струи 30° к

плоскости проема), подвод газа слева в верхней части корпуса со стороны задней стенки, патрубок

выхода продуктов сгорания на задней стенке в

верхней части, автоматика на задней стенке справа в

верхней части корпуса. Соответственно, при открытой левой дверце горелочного блока, справа

горизонтально располагается мультигорелка, в верхней части к ней присоединен газовый блок с

подводящей трубой. Под подводящей трубой установлен электрод розжига, с противоположной

стороны мультигорелки – электрод ионизации. Сверху внутри завесы расположен вентилятор

выброса

выхлопных газов, а на задней стенке внутри завесы установлен прессостат (датчик давления

вентилятора выхлопных газов).

5.3. При переделке левой завесы в правую, необходимо:

5.3.1. По периметру открутить выходное сопло от корпуса завесы.

5.3.2. Повернуть выходное сопло на 180°.

5.3.3. Прикрутить выходное сопло по периметру к корпусу завесы.

5.4. При горизонтальной установке левой завесы

вентиляторы будут на верхней стенке корпуса, сопло

на нижней, подвод газа сверху слева, патрубок продуктов сгорания посередине слева на верхней
