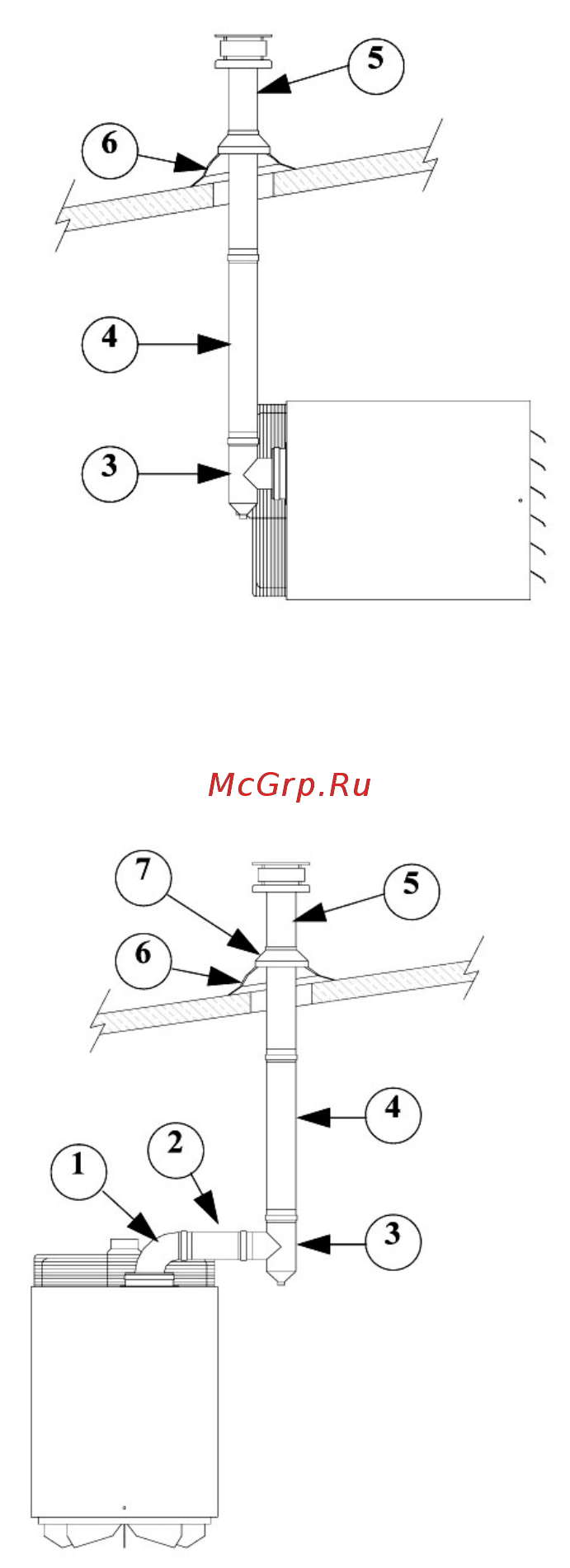

5.6.1. Вариант 1

Т-деталь с плотной пробкой (3) на выходе

Труба отвода дыма 1м (4)

Вертикальный дымоход (5)

Уплотнительное кольцо (6)

5.6.2. Вариант 2

Колено 90° (1)

Труба отвода дыма 0,5 м (2)

Т-деталь с плотной пробкой (3) на выходе

Труба отвода дыма 1м (4)

Вертикальный дымоход (5)

Уплотнительное кольцо (6)

Длина наружной части дымохода должна соответствовать

действующим нормам и правилам.

5.6.3. Предупреждение

В отапливаемом помещении необходимо обеспечить достаточный воздухообмен. Требуемый объем

свежего воздуха для горения должен быть не менее 100 м3/час на 1 прибор.

Отдельные части дымоходов должны иметь диаметр не меньше диаметра на выходе из прибора

(используйте только компоненты, предназначенные для данного конкретного прибора).

Отвод продуктов сгорания должен быть только в

вертикальном направлении, или же под углом не

более 45°.

Общая длина отвода продуктов сгорания составляет максимально 6 м, причем каждое колено

90° или 45° сокращает длину на 1 м.

При монтаже дымоходов необходимо исключить любую возможность попадания конденсата или воды

в прибор. Это может привести к его повреждению. Необходимо применять Т-детали и

конденсатоотводчик.

• Отверстия подвода воздуха для горения газа и отвода продуктов сгорания не должны быть

засорены.
