Таблица 3

4. Устройство и работа завесы.

4.1. Внутри прочного корпуса завесы размещен газовый воздухонагреватель. Осевые вентиляторы,

защищенные решетками и установленные на корпусе завесы, подают воздух в воздухонагреватель.

Струя нагретого воздуха выходит через сопло с установленным углом 30° к плоскости проема.

4.2. Атмосферная мультигорелка обеспечивает ровное одинаковое пламя по всему размаху

завесы.

4.3. Трубчатый четырехходовой теплообменник поперечно-противоточного типа состоит из

бесшовных труб с толщиной стенки 2 мм.

4.4. Продукты сгорания отсасываются радиальным вентилятором и подаются на выход в дымоход.

4.5. Электрическая схема завесы.

№ Описание Код

1 Вентилятор Тепломаш

2 Фланец для отвода продуктов сгорания газа АТЕ260

2а Кольцо вентилятора АТЕ106

3 Измеритель температуры -

4 Прессостат безопасности вентилятора АТЕ328

5 Термостат перегрева АТЕ422

6 Термостат горелки АТЕ254

7 Прессостат воздуха АТЕ328

8 Вентилятор продуктов сгорания АТЕ113

9 Пилотный провод АТЕ521

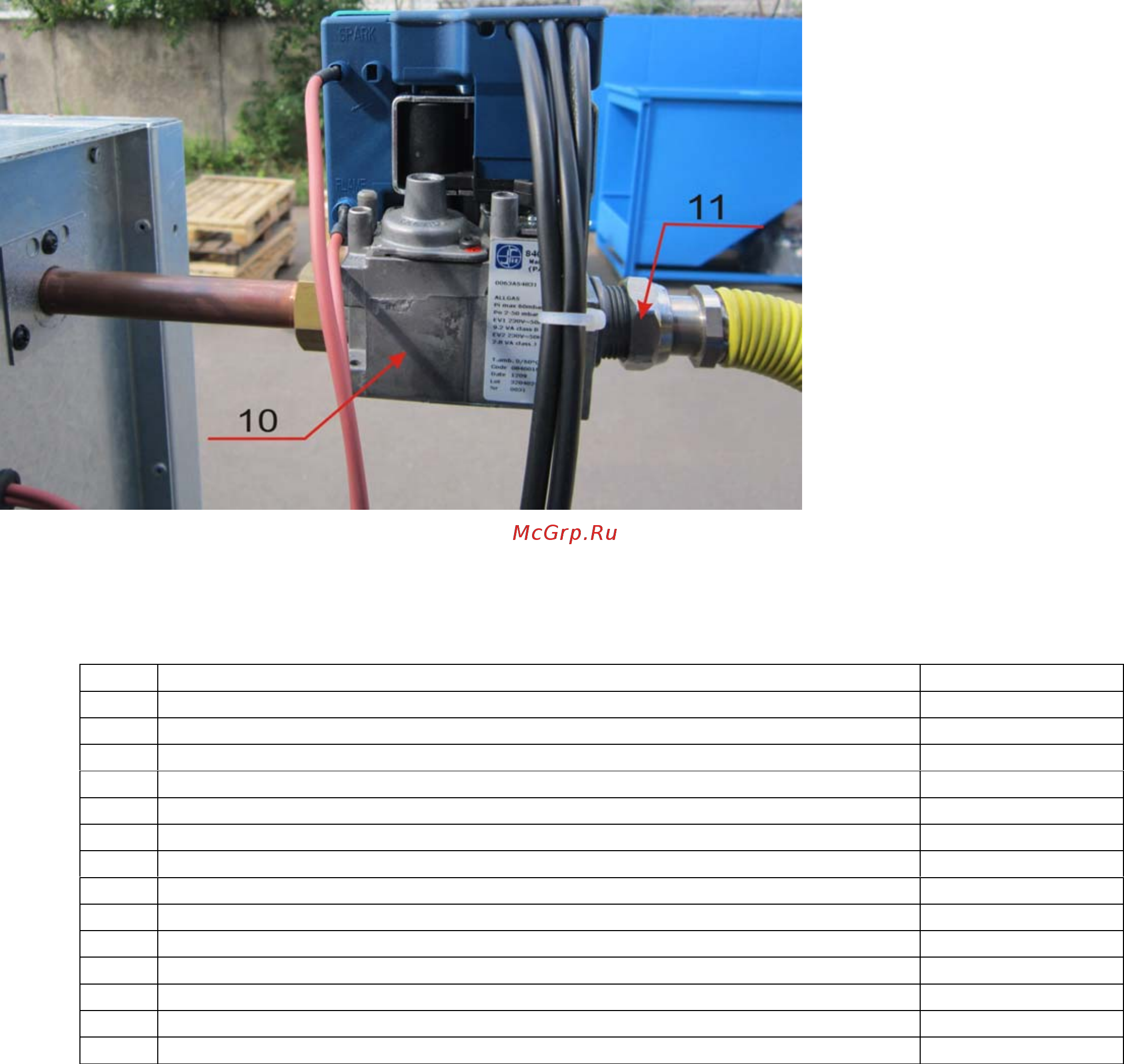

10 Газовый блок GAZ0103

11 Подвод газа GAZ0102

12 Детектор ионизации АТЕ022

13 Электрод розжига АТЕ021
