7. Приложения

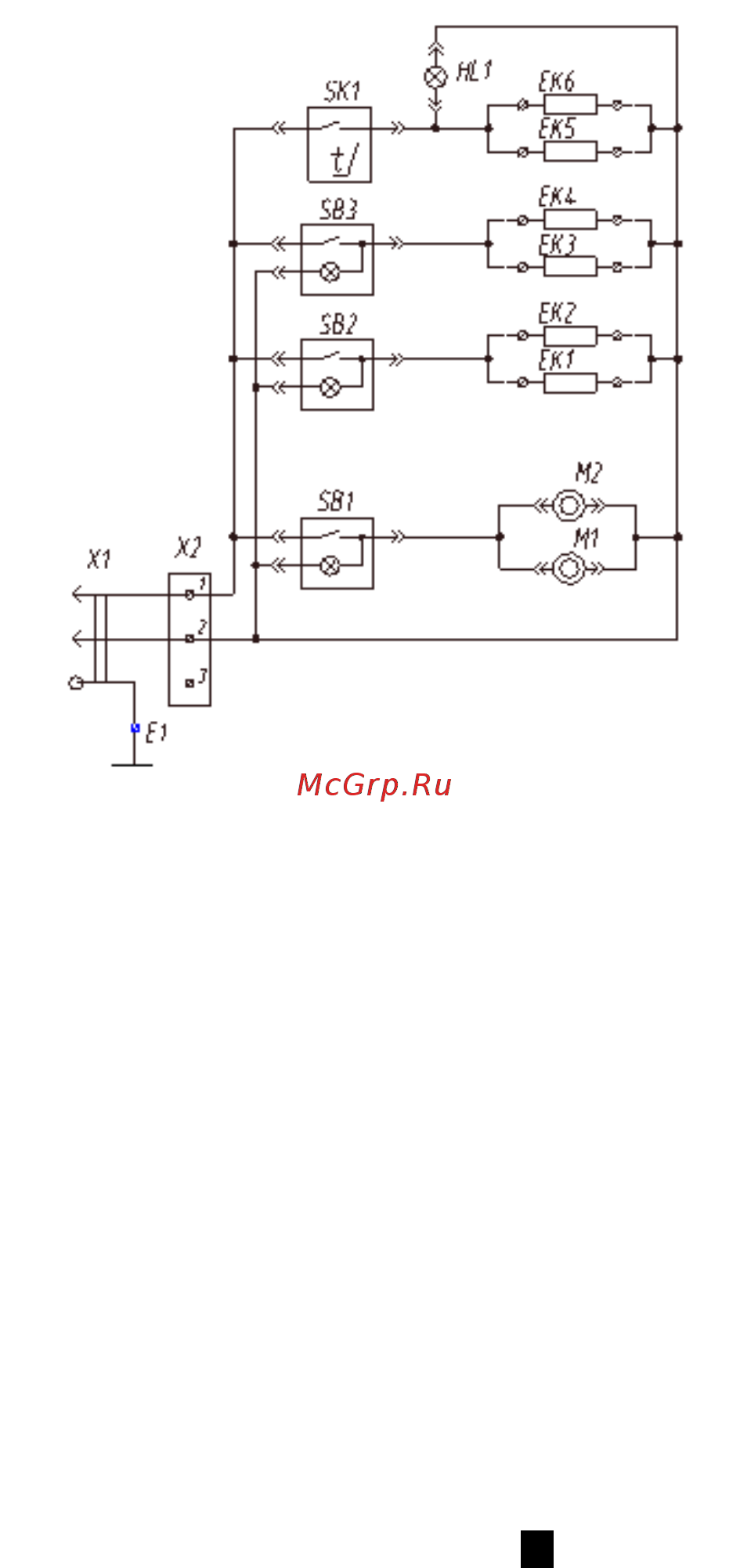

7.1. Схема электрическая принципиальная гриля «Командор-2/5 Э»
Е1 - Болт М5х16
HL1 - Лампа индикаторная
SB
1 - Выключатель MD-0401/L/G/A03/T6
SB
2,
SB
3 - Выключатель MD-036/L/G/В01/T6
SK1
- Терморегулятор ММG HU-30-M
4125-0-053-1 (50-300
°
C)
EK1...EK6 - ТЭН 1,2 кВт
М1,М2 - Электродвигатель Метеор (мод. 981)
Х1 - Вилка ВШ-40 (40А)
Х2 - Клеммный блок КБ-63/3
КД.65.000.000 РЭ изм. 00
