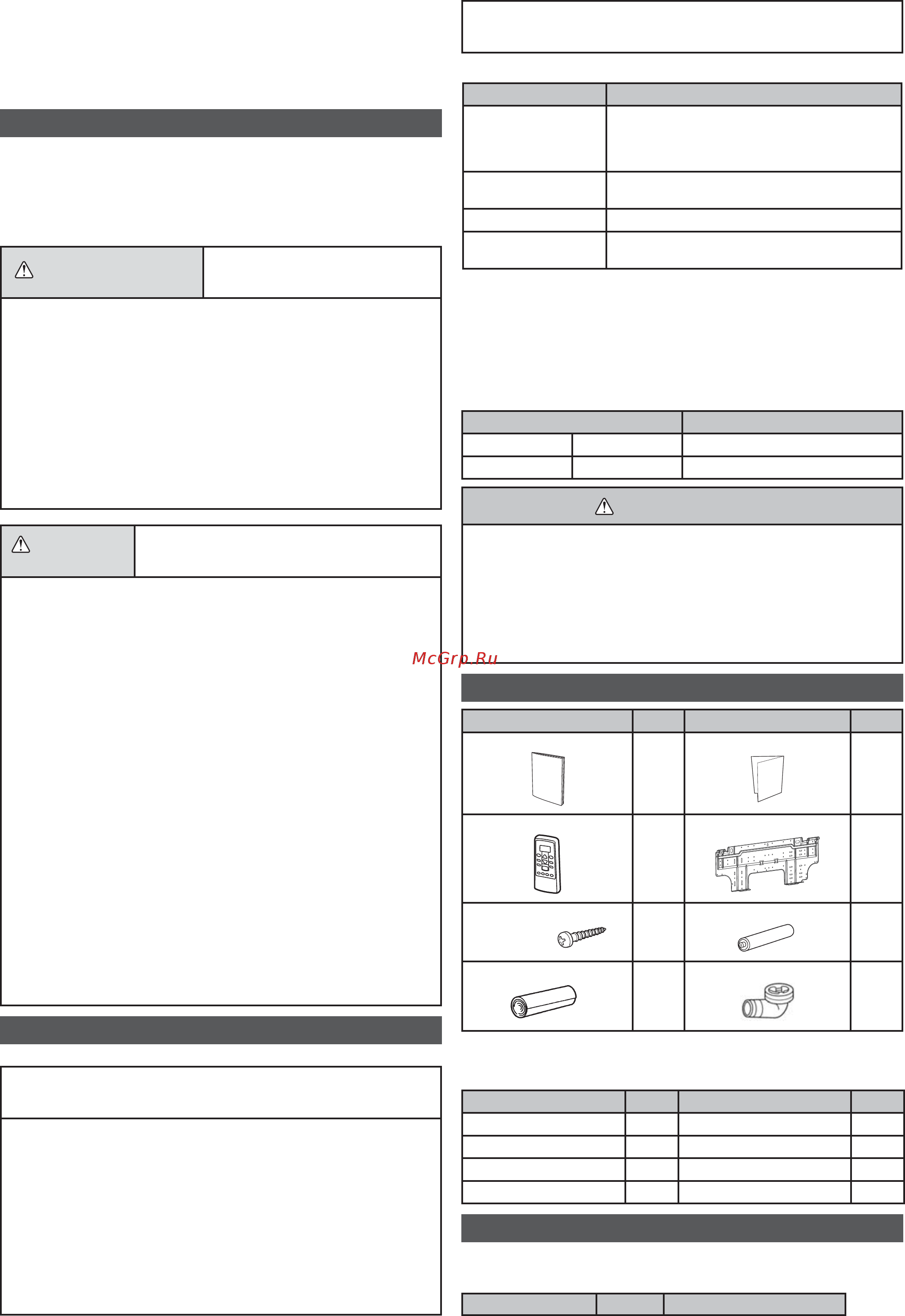

КОНДИЦИОНЕР Настенного типа
ASYG07_12LLCC; AОYG07_12LLCC
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
(Серийный № 9332622072)
1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Перед установкой внимательно прочтите данную инструкцию.
• Соблюдайте правила безопасности указанные в инструкции.
• После установки блока данная инструкция и Руководство по эксплуатации
должны быть переданы заказчику.
• Сохраните инструкции для использования в будущем, например в случае
перемещения или ремонта кондиционера.
ПРЕДУПРЕЖДЕНИЕ
Не выполнение данных требований
может привести к серьезной травме
пользователя.
• Установка должна проводиться в соответствии с данной инструкцией. Не
правильно установленный блок может вызвать протечку воды, привести
к поражению электрическим током или пожару. Если внутренний блок
установлен без соблюдения соответствующих правил данной инструкции,
это приведет к аннулированию гарантии производителя.
• НЕ
ВКЛЮЧАЙТЕ питание до тех пор, пока все работы не будут завер-
шены. ВКЛЮЧЕНИЕ питания до завершения работы может привести к
поражению электрическим током или пожару.
• В случае утечки хладагента во время выполнения работы, помещение
необходимо проветрить. Если хладагент вступит в контакт с огнем, то об-
разуется токсичный газ.
• Работа по установке должна быть выполнена в соответствии с государ-
ственными стандартами, все работы должны производиться квалифициро-
ванными специалистами.
ВНИМАНИЕ
Не выполнение данных требований может при-
вести к травме пользователя, повреждению или
неисправности оборудования.
• Внимательно прочитайте всю информацию по безопасности перед ис-
пользованием или установкой кондиционера.
• Не пытайтесь установить кондиционер или отдельные детали самостоя-
тельно.
• Данное оборудование должено быть установлено квалифицированным
специалистом имеющим допуск к работе с охлаждающими жидкостями.
См. нормы и законы по установке кондиционеров.
• Установка должна быть проведена в соответствии с действующими в
месте установки нормами и инструкциями производителя по установке.
• Данный модуль является частью набора, составляющего кондиционер.
Он не должен устанавливаться отдельно или вместе с оборудованием,
которое не авторизовано производителем.
• Для данного модуля всегда используйте отдельную линию электропи-
тания, защищенную предохранителем, расстоянием между контактами
кабеля не менее 3 мм.
• Блок должен быть надлежащим образом заземлен, а линия питания
должна быть оснащена дифференциальным рубильником с целью защиты
людей от поражения электрическим током.
• Блок не являются взрывозащищенными, и поэтому его не следует уста-
навливать во взрывоопасном месте.
• Никогда не прикасайтесь к электрическим компонентам сразу после
отключения электропитания. Можно получить удар электрическим током.
После отключения питания следует выждать 5 минут, прежде чем при-
касаться к электрическим частям оборудования.
• Данный модуль не содержит деталей, обслуживаемых пользователем.
Для ремонта всегда обращайтесь к авторизованному обслуживающему
персоналу.
• При перемещении обратитесь к авторизованному обслуживающему
персоналу для отключения и установки модуля.
2. ИНФОРМАЦИЯ ПО РАБОТЕ С ОБОРУДОВАНИЕМ
Меры предосторожности при работе с хладагентом R410A.
Основные рабочие процедуры при монтаже - такие же, как и для моделей
с обычным хладагентом (R22).
Однако, особое внимание следует обратить на следующие моменты:
Поскольку рабочее давление в 1,6 раза выше, чем у моделей с хдагентом
(R22), некоторые трубопроводы, а также инструменты для монтажа и
обслуживания являются специальным. (См. таблицу ниже.)
В частности, при замене
модели с обычным хладагентом (R22) новой
моделью с хладагентом R410A всегда заменяйте обычные трубопроводы
и развальцовочные гайки не предназначенные для работы с хладагентом
R410A. В моделях, использующих хладагент R410A, диаметр резьбы
отверстия для заправки отличается - для предотвращения ошибочной за-
правки хладагентом (R22) и обеспечения безопасности. [Диаметр резьбы
отверстия для заправки хладагента R410A составляет 1/2 дюйма.]
Не допускайте попадания инородных веществ (масло, вода и т. п.) в трубо-
провод. Кроме того, при хранении труб надежно запечатывайте отверстие
защемлением, заклеиванием лентой и т.д.
Заправка кондиционера хладагентом осуществляется только в жидкой
фазе. Для соблюдения равных пропорций заправленных газов, так как
R410A состоит из смеси двух газов (50%=R-32 и 50%=R-125).
Специальный инструмент для R410A
Название инструмента Описание
Измерительный
коллектор
Используйте манометр, рассчитанный на диа-
пазон от -0,1 до 5,3 МПа (от -1 до 53 бар), для
высокого давления и от -0,1 до 3,8 МПа (от -1 до
38 бар) для низкого давления.
Заправочный шланг Для увеличения сопротивления материала и
базовый размер шланга был изменен.
Вакуумный насос Используйте двухступенчатый вакуумный насос.
Детектор утечки газа Специальный детектор утечки газа для
гидрофто-
руглеродного хладагента R410A.
Медные трубы
Используйте медные бесшовные трубы. Количество нефтяных остатков со-
ставляло менее 40 мг/10 м. Не используйте медные трубы, имеющие сжатые,
деформированные или части (особенно на внутренней поверхности). В про-
тивном случае расширительный клапан или капиллярная трубка могут быть
засорены загрязняющими веществами.
Поскольку кондиционер с использованием R410A подвергается более
высокому
давлению, чем с использованием хладагента R22, необходимо вы-
бирать соответствующие материалы.
Диаметр труб (дюйм / мм) Толщина труб (мм) для R410A
1/4 6,35 0,8
3/8 9,52 0,8
ПРЕДУПРЕЖДЕНИЕ
Не используйте существующие (для R22) трубопроводы и развальцовоч-
ные гайки. При использовании существующих материалов давление
внутри контура охлаждения увеличится, что приведет к поломке, травмам
и т.д. (Используйте специальные материалы для R410A.)
При монтаже и перемещении кондиционера не смешивайте газы, кроме
указанного хладагента (R410A).
Если воздух или другой газ попадет в контур охлаждения, давление внутри
контура поднимется до аномально высокого значения, что приведет к по-
ломке, травмам и т.д.
3. КОМПЛЕКТАЦИЯ
Наименование Кол-во Наименование Кол-во
Инструкция пользователя
1
Установочная инструкция
1
Пульт управления
1
Кронштейн
2
Самонарезающий винт
(M4×25 мм)
5
Батарейки
1
Изоляция
1
Шток отвода конденсата
1
Для монтажа этого кондиционера необходимы следующие детали. (Детали
не входят в комплект поставки кондиционера и должны приобретаться от-
дельно).
Наименование Кол-во Наименование Кол-во
Соединительные трубы 2 Дренажный шланг 1
Соединительный кабель 1 Самонарезающие винты *
Стенная проходка 1 Уплотнитель 1
Изоляционная лента 1
4. КАБЕЛЬ ПОДКЛЮЧЕНИЯ
Электропитание кондиционера подается на наружный блок. Не подавайте пи-
тание на внутренний блок от отдельного источника питания. Питающая линия
кондиционера должна быть выведена под отдельный автомат.
Соединительный кабель 1,5(мм2)3 жилы + заземление, 1,5 Ø 230 В
