2. Конвеер

ВНИМАНИЕ : Перед проведением настроек запайщик должен быть отключен от электрического питания.

1) Регулировка конвеера по высоте.

Для правильной запайки высоту конв

еера необходимо отрегулировать таким образом, чтобы

часть материала, которую требуется запаивать, находилась на уровне соединения нижнего и

верхнего элементов запайки.

a) Используя 19-ти мм ключ ослабьте болты, расположенные слева и справа стойки конвеера.

Поворачивая ручку регулировки высоты, расположенную в нижней части опоры конвеера,

установите требуемую высоту.

c) После регулировки высоты, поддерживая конвеер, затяните болты слева и справа стойки.

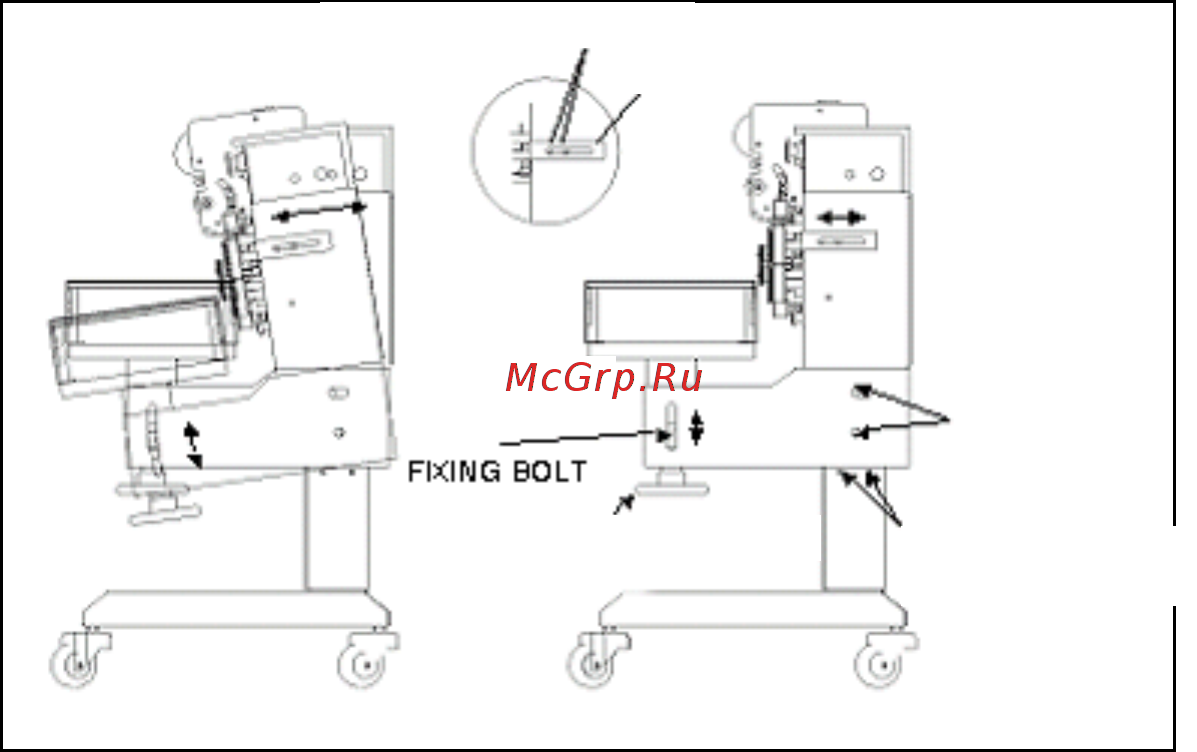

■ Также имеется возможность регулировки угла наклона запайщика относительно стойки.

a) Выкрутите фиксирующий болт (см. рисунок ниже), расположенный ближе к передней части

запайщика, используя 6-ти мм шестиграный ключ.

b) Отрегулируйте угол наклона, ослабив верхний и нижний фиксирующие болты (см. рисунок

ниже), используя ключ 19 мм.

c) После регулировки угла наклона затяните верхний и нижний фиксирующие болты (см.

рисунок ниже), используя ключ 19 мм.

2) Регулировка зазора между направляющей планкой и подложкой.

a) Ослабьте 2 колпачковые гайки, используя ключ на 13 (см. рисунок ниже).

b) Отрегулируйте положение направляющий планки, двигая ее вперед-назад.

c) Затяните 2 колпачковые гайки.

Защитный кожух защищает оператора, сохраняет высокую температуру и предотвращает

попадание грязи и посторонних предметов на запаивающий элемент.

ВНИМАНИЕ : Машина не должна работать при воздействии ветра. В случае воздействия ветра

возможно ухудшение качества запайки.

Колпачковые гайки

Направляющая планка

Ручка регулировки высоты

Фиксирующие

болты (высота)

Фиксирующий болт

(6-ти граный ключ)

Фиксирующи

е болты

(наклон)
