2-7
Français
Schéma 2 Schéma 3
Schéma 4 Schéma 5
Installation des fils

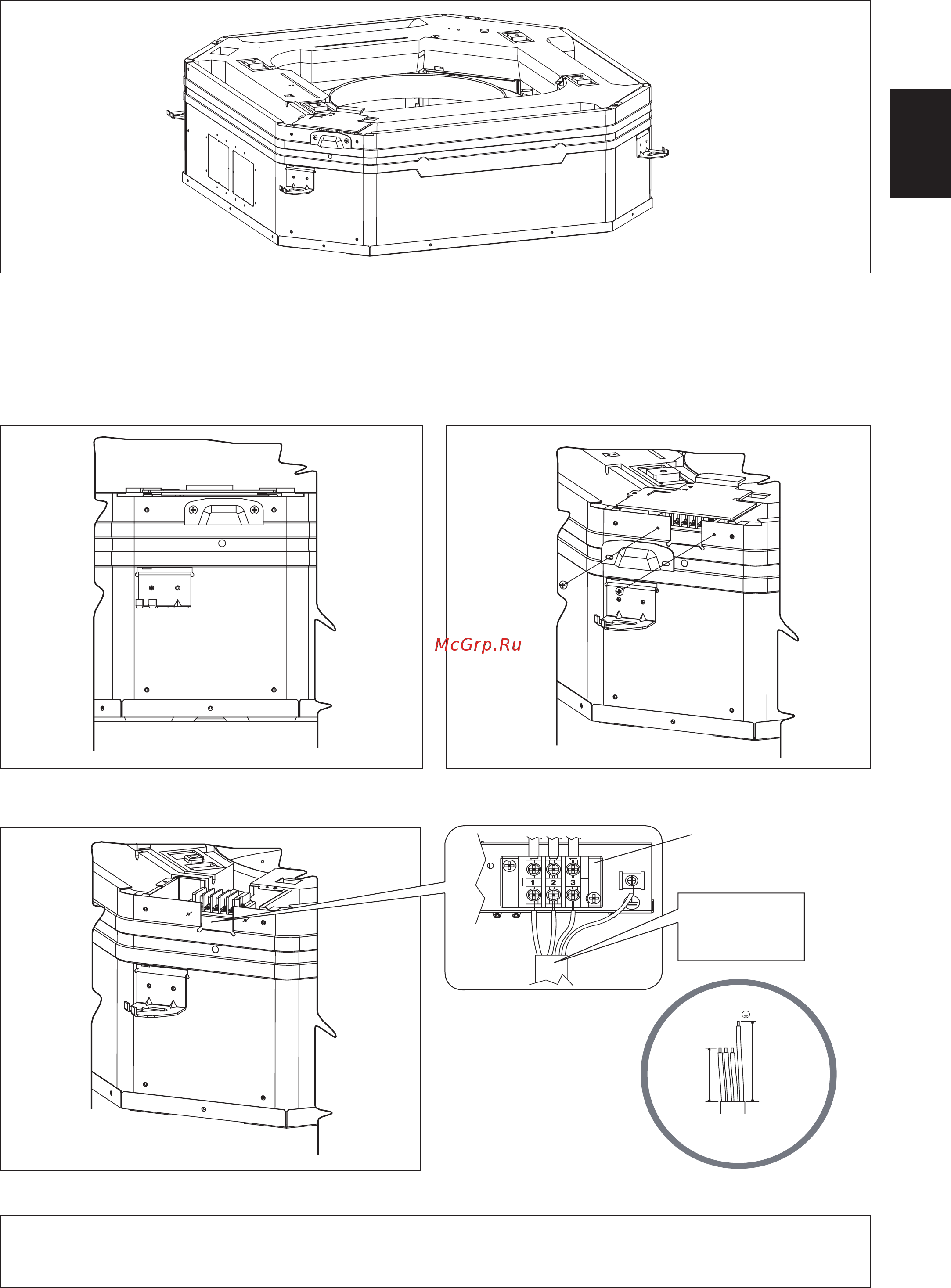

Le schéma 1 et le schéma 2 montrent l’emplacement du couvercle des fils dans l’unité intérieure.
Étapes d’installation des fils d’alimentation et des fils partant de l’unité extérieure.
Retirez le boîtier des fils en ôtant les 2 vis, comme sur le schéma 3.
Les fils passeront à travers le trou, comme montré dans les Schémas 4 et 5, sans occuper toute la hauteur du trou.
Ensuite, le boîtier des fils sera remis en place pour fermeture.
1.
2.
3.
Schéma 1
! AVERTISSEMENT
N’installez pas l’unité, intérieure comme extérieure, à une altitude supérieure à 2000m.
Bloc d’alimentation
A
1-3
B
A<B
Dirigez les câbles
de façon à ce que le
couvercle de la vanne
d’arrêt soit bien calé.
2 IM-5CKYER-0411(4)SIESTA-FR.ind7 72 IM-5CKYER-0411(4)SIESTA-FR.ind7 7 12/5/14 2:56:39 PM12/5/14 2:56:39 PM
