Daikin FAQ100C / RZQG100L8V1 Схема онлайн

Содержание

• Еаоюос 1
• Место монтажа 1

Похожие устройства

• Daikin FAQ100C / RZQG100L8V1 Каталог оборудования Daikin
• Bravilor Bonamat B20 Инструкция по эксплуатации
• Bravilor Bonamat B20 Руководство по безопасности (англ.)
• Bravilor Bonamat B20 Схема
• Bravilor Bonamat B40 with brewing baskets Инструкция по эксплуатации
• Bravilor Bonamat B40 with brewing baskets Руководство по безопасности (англ.)
• Bravilor Bonamat B40 with brewing baskets Схема
• Bravilor Bonamat B40 Инструкция по эксплуатации
• Bravilor Bonamat B40 Руководство по безопасности (англ.)
• Bravilor Bonamat B40 Схема
• Daikin FCQG100F / RQ100BV3 Инструкция по эксплуатации
• Daikin FCQG100F / RQ100BV3 Схема
• Daikin FCQG100F / RQ100BV3 Схема
• Daikin FCQG100F / RQ100BV3 Схема
• Daikin FCQG100F / RQ100BV3 Схема
• Daikin FCQG100F / RQ100BV3 Схема
• Daikin FCQG100F / RQ100BV3 Каталог оборудования Daikin
• Daikin FCQG100F / RR100BV3 Инструкция по эксплуатации
• Daikin FCQG100F / RR100BV3 Схема
• Daikin FCQG100F / RR100BV3 Схема

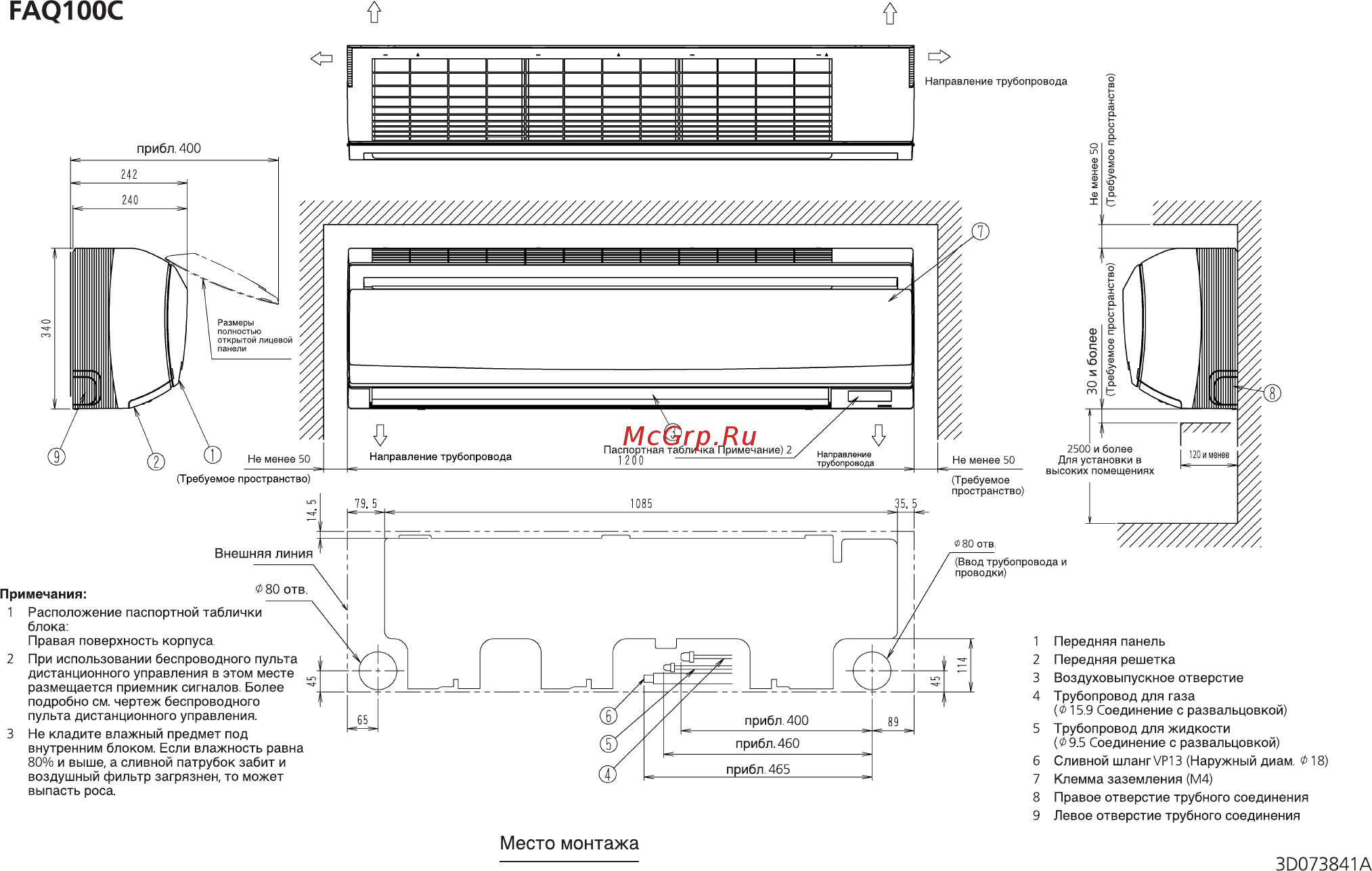

ЕАОЮОС прибл 400 открытой лицевом Не менее 50 Направление трубопровода Паспортная табличка Примечание 2 трубопровода Требуемое пространство Не менее 50 Требуемое пространство 2500 и более Для установки высоких помещениях Ф 80 отв Внешняя линия Ввод трубопровода и проводки 0 80 отв Примечания Расположение паспортной таблички блока Правая поверхность корпуса 2 При использовании беспроводного пульта дистанционного управления в этом месте размещается приемник сигналов Более подробно см чертеж беспроводного пульта дистанционного управления 3 Не кладите влажный предмет под внутренним блоком Если влажность равна 80 и выше а сливной патрубок забит и воздушный фильтр загрязнен то может выпасть роса прибл 400 прибл 460 прибл 465 Передняя панель Передняя решетка Воздуховыпускное отверстие Трубопровод для газа 015 9 Соединение с развальцовкой Трубопровод для жидкости 0 9 5 Соединение с развальцовкой Сливной шланг Р13 Наружный диам 0 18 Клемма заземления М4 Правое отверстие трубного соединения Левое отверстие трубного соединения Место монтажа 30073841А
