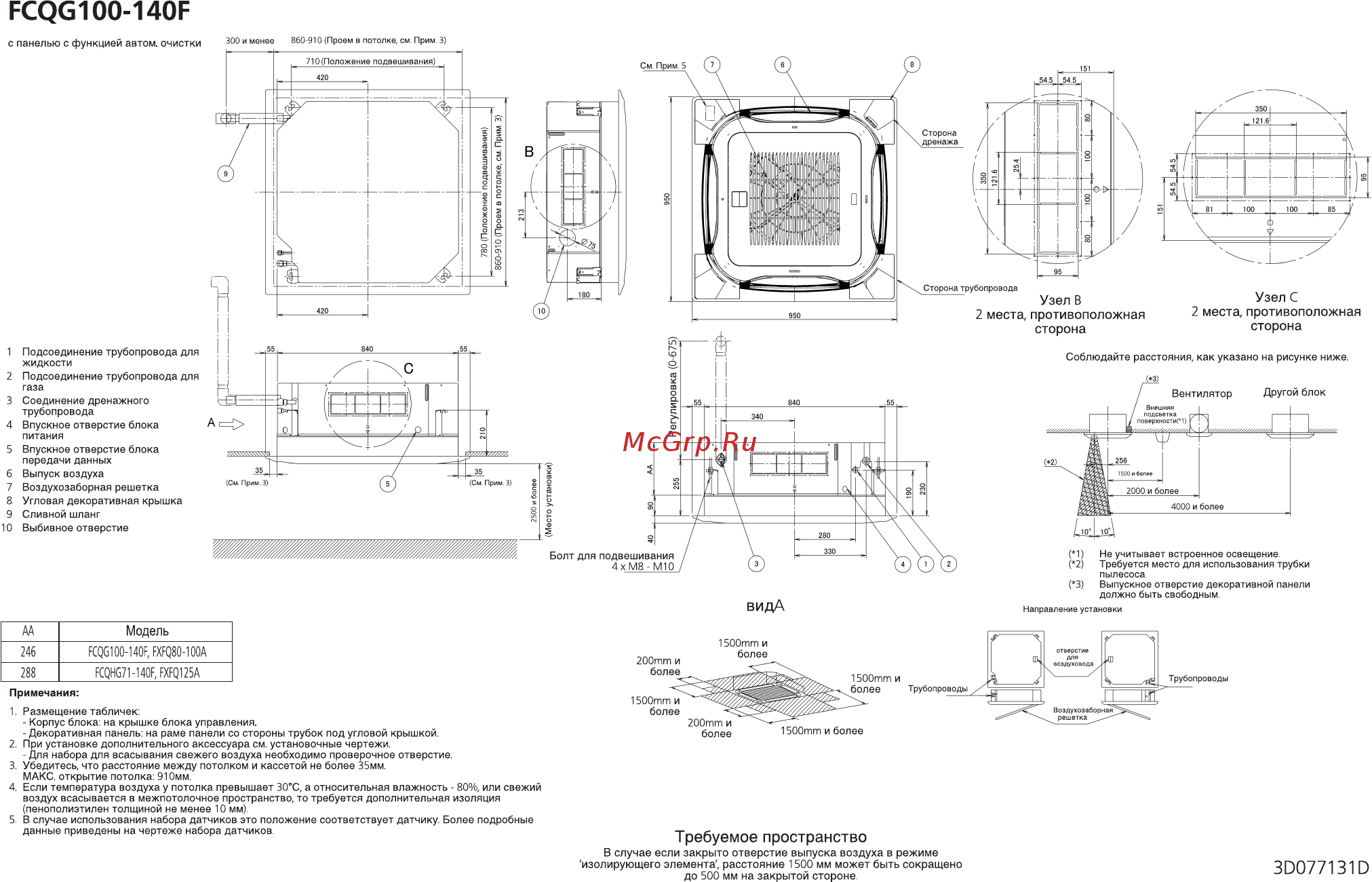

FCQG100 140F с панелью с функцией автом очистки 300 и менее 860 910 Проем в потолке см Прим 3 1 Подсоединение трубопровода для жидкости 2 Подсоединение трубопровода для газа 3 Соединение дренажного трубопровода 4 Впускное отверстие блока питания 5 Впускное отверстие блока передачи данных 6 Выпуск воздуха 7 Воздухозаборная решетка 8 Угловая декоративная крышка 9 Сливной шланг 10 Выбивное отверстие АА Модель 246 FCQG100 140F FXFQ80 100А 288 FCQHG71 140F FXFQ125A Примечания 1 Размещение табличек Корпус блока на крышке блока управления Декоративная панель на раме панели со стороны трубок под угловой крышкой 2 При установке дополнительного аксессуара см установочные чертежи Для набора для всасывания свежего воздуха необходимо проверочное отверстие 3 Убедитесь что расстояние между потолком и кассетой не более 35мм МАКС открытие потолка 910мм 4 Если температура воздуха у потолка превышает 30 С а относительная влажность 80 или свежий воздух всасывается в межпотолочное пространство то требуется дополнительная изоляция пенополиэтилен толщиной не менее 10 мм 5 В случае использования набора датчиков это положение соответствует датчику Более подробные данные приведены на чертеже набора датчиков Требуемое пространство В случае если закрыто отверстие выпуска воздуха в режиме изолирующего элемента расстояние 1500 мм может быть сокращено 3D077131D
