Daikin FFQ25C / RXS25K Схема онлайн

Содержание

Похожие устройства

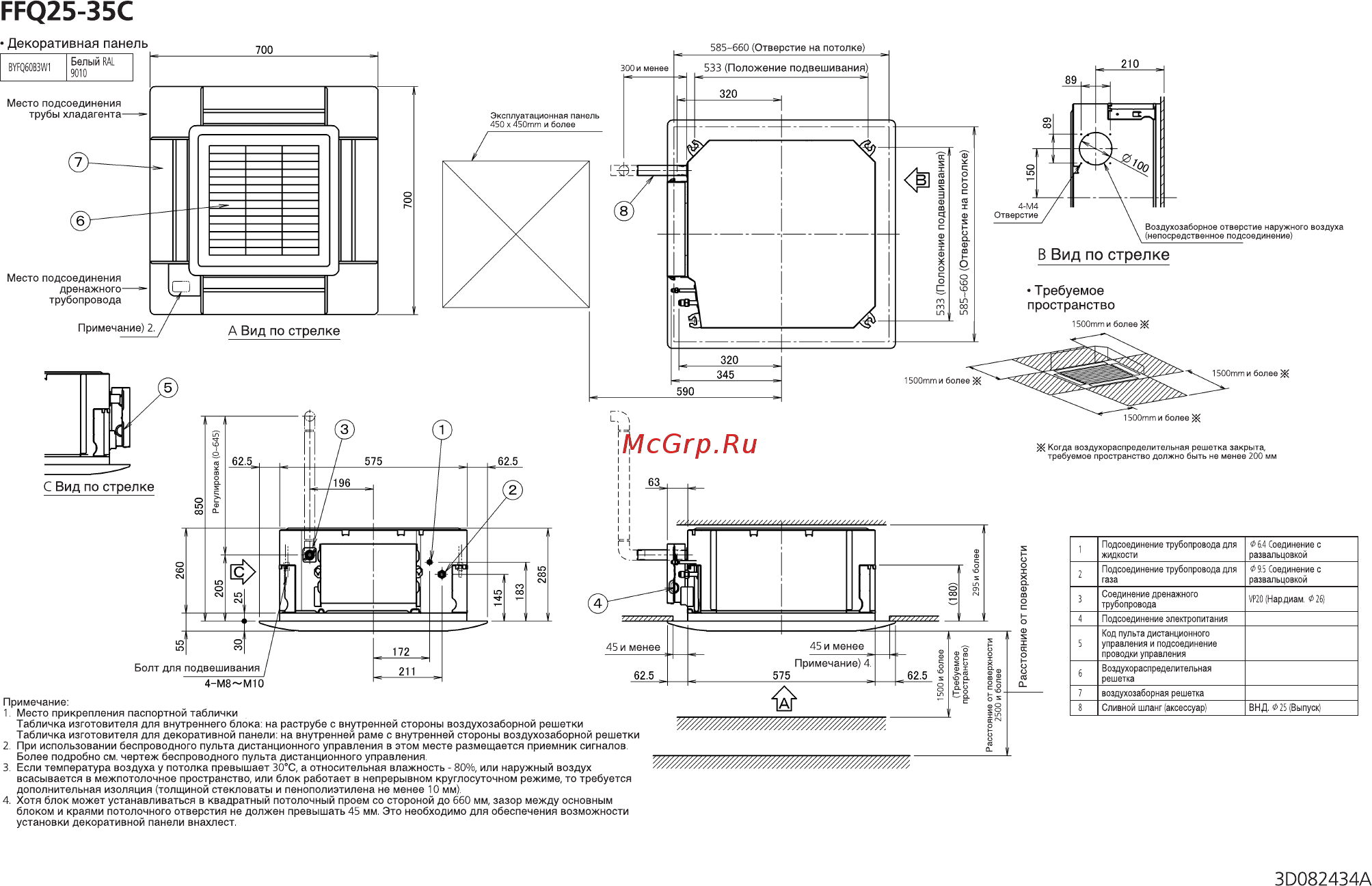

РРО25 35С 585 660 Отверстие на потолке 210 533 Положение подвешивания 89 Эксплуатационная панель Воздухозаборное отверстие наружного воздуха непосредственное подсоединение В Вид по стрелке Требуемое пространство Ж Когда воздухораспределительная решетка закрыта ребуемое пространство должно быть не менее 200 мм С Вид по стрелке 45 и менее 45 и менее Примечание 4 Болт для 4 М8 М10 Примечание 1 Место прикрепления паспортной таблички Табличка изготовителя для внутреннего блока на раструбе с внутренней стороны воздухозаборной решетки Табличка изготовителя для декоративной панели на внутренней раме с внутренней стороны воздухозаборной решетки 2 При использовании беспроводного пульта дистанционного управления в этом месте размещается приемник сигналов Более подробно см чертеж беспроводного пульта дистанционного управления 3 Если температура воздуха у потолка превышает 30 С а относительная влажность 80 или наружный воздух всасывается в межпотолочное пространство или блок работает в непрерывном круглосуточном режиме то требуется дополнительная изоляция толщиной стекловаты и пенополиэтилена не менее 10 мм 4 Хотя блок может устанавливаться в квадратный потолочный проем со стороной до 660 мм зазор между основным блоком и краями потолочного отверстия не должен превышать 45 мм Это необходимо для обеспечения возможности установки декоративной панели внахлест Подсоединение трубопровода 06 4 дляСоединение с жидкости развальцовкой Подсоединение трубопровода 09 5 дляСоединение с развальцовкой Соединение дренажного трубопровода___________ УР20 Нардиам Ф 26 Подсоединение электропитания Код пульта дистанционного управления и подсоединение проводки управления Воздухораспределительная решетка воздухозаборная решетка Сливной шланг аксессуар ВН Д Ф 25 Выпуск 30082434А
