Daikin RTSQ12PA Схема онлайн

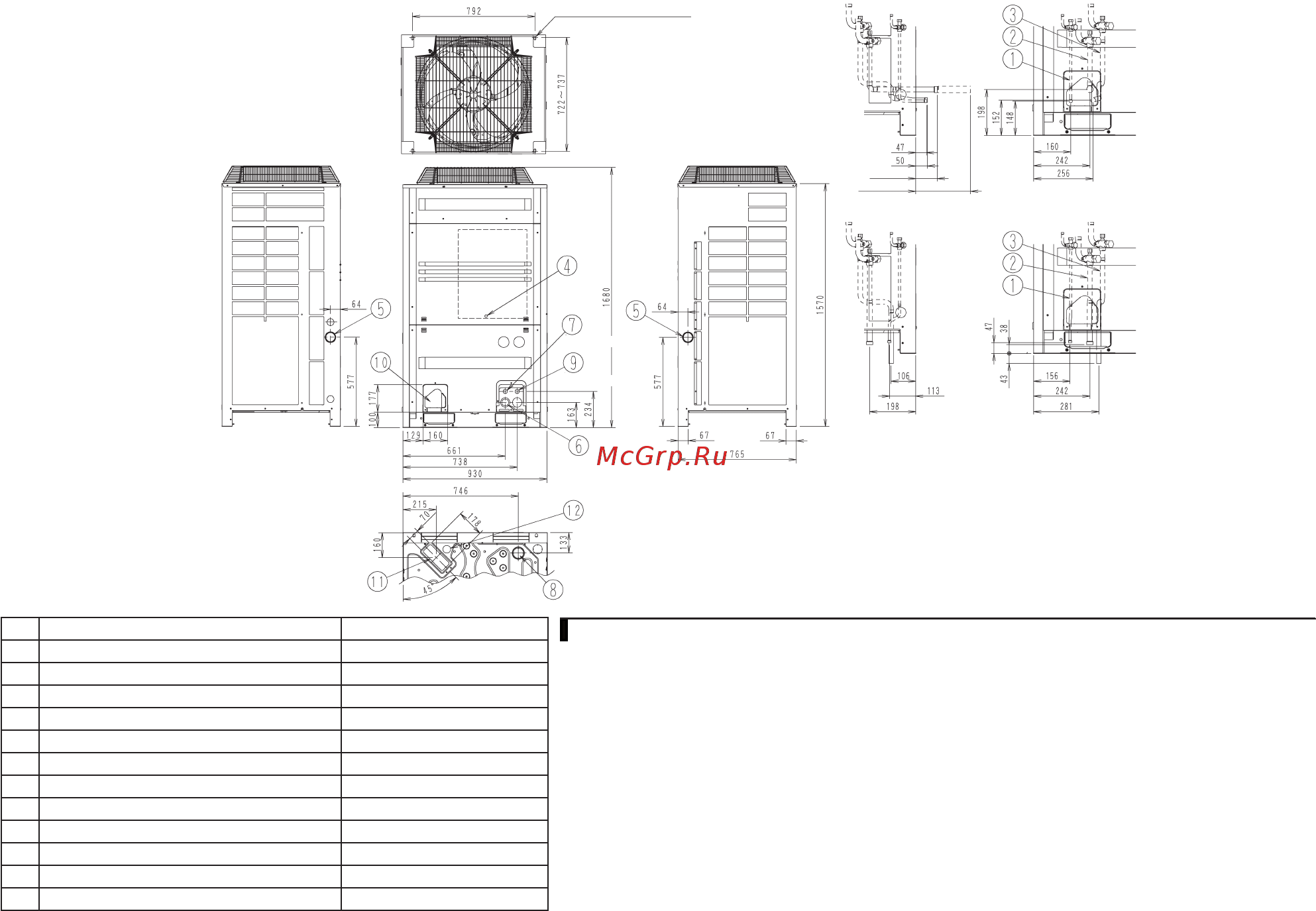

3D076290

RTSQ8,12PA

Подробный вид спереди

4-15 x 22,5 мм - Овальные отверстия

(Отверстие для фундаментного болта)

(выбиваемое отверстие)

: только для трубы выравнивателя

(выбиваемое отверстие)

94 (♦1)

237 (♦2)

(Шаг отверстий под фундаментные болты)

(Шаг отверстий под

фундаментные болты)

Подробный вид снизу

№ Название частей Замечания

Соединительное отверстие трубки для жидкости

См. примечание 2

2 Соединительное отверстие трубки для газа См. примечание 2

Соединительное отверстие трубки выравнивателя

См. примечание 2

4 Клемма заземления

Внутри коробки переключателей (М8)

5 Отверстие для кабеля питания (сбоку) ø 62

6 Отверстие для кабеля питания (спереди) ø 45

7 Отверстие для кабеля питания (спереди) ø 27

8 Отверстие разводки электрокабеля (низ) ø 65,5

9 Отверстие разводки проводов ( спереди ) ø 27

10 Отверстие для трубы (спереди)

11 Отверстие разводки трубы (внизу)

12 Отверстие разводки трубы (внизу) ø 50

ПРИМЕЧАНИЯ

1. Подробный вид спереди и подробный вид снизу указывают размеры после прикрепления трубы.

2. Соединительное отверстие трубки для газа

ø 22,2 Паянное соединение RTSQ8PA

ø 28,6 Паянное соединение RTSQ12PA

Соединительное отверстие трубки для жидкости

ø 9,5 Паянное соединение RTSQ8PA

ø 12,7 Паянное соединение RTSQ12PA

3. ♦1 отображает размеры после фиксирования дополнительной трубы RTSQ8PA

4. ♦2 отображает размеры после фиксирования дополнительной трубы RTSQ12PA
