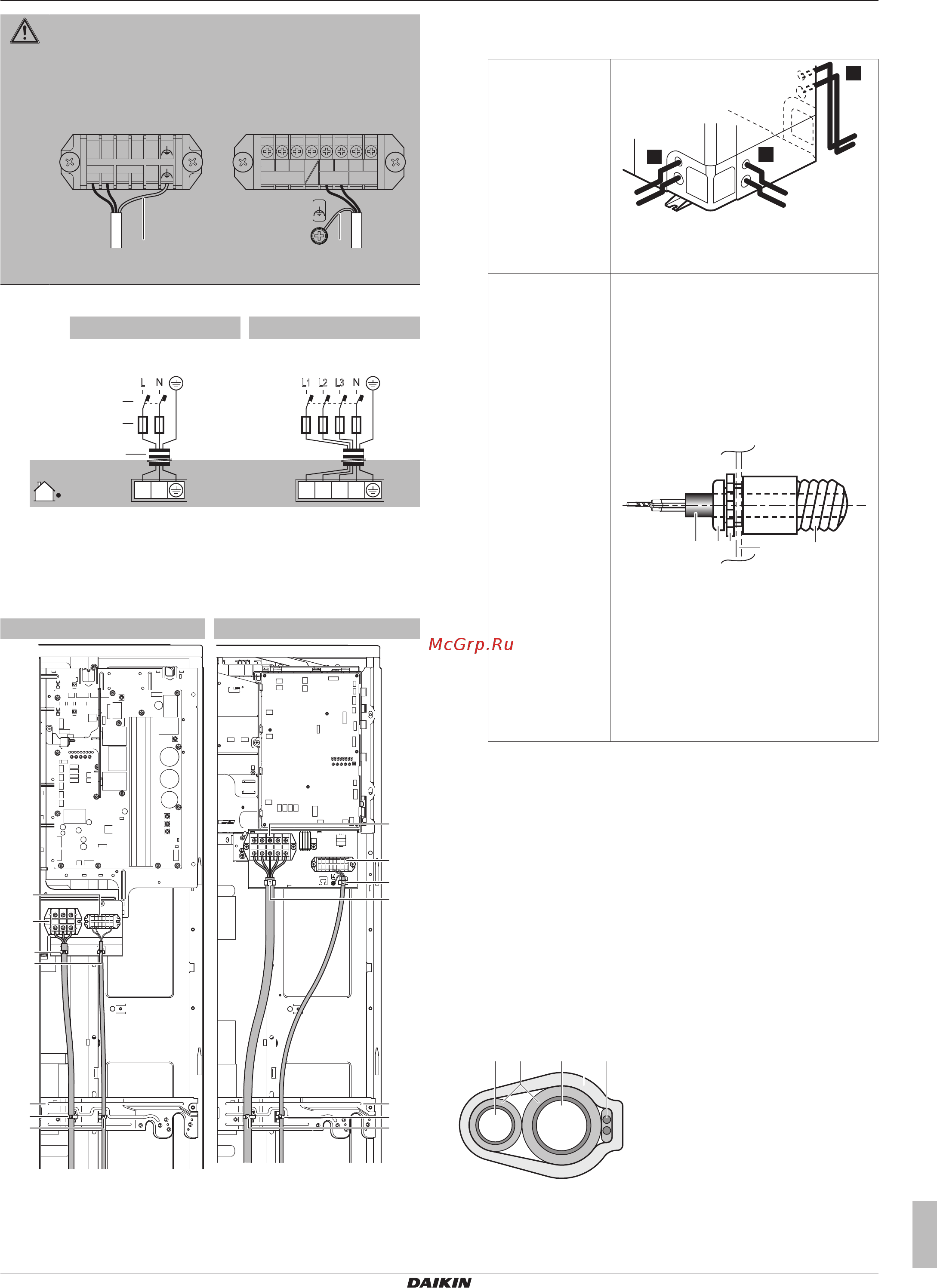

6 Монтаж
Справочное руководство для монтажника и пользователя
31
RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P404676-1 – 2015.05
ПРЕДУПРЕЖДЕНИЕ
Пользуйтесь только экранированными проводами, не
забудьте подсоединить провод заземления к клемме
(X2M).
C/H SELECTOR
A B C F1 F2 F1 F2
TO IN/D
UNIT
V1 Y1
F1 F2 F1 F2
TO IND TO OUTD
TO OUT/D
UNIT
aa
a Заземление
4 Подключите электропитание в следующем порядке:
1~ 50 Hz
220-240 V
L
L
N
V1 Y1
X1M
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
a Предохранитель утечки тока на землю
b Плавкий предохранитель
c Кабель электропитания
5 Закрепите проводку (электропитания и управления)
кабельными стяжками.
V1
Y1
X1M
X2M
a
a
b
a
a
X2M
a
a
b
X1M
a
a
a Кабельная стяжка
b Крепежная пластина
X1M Электропроводка питания
X2M Электропроводка управления
6 Проложите проводку через монтажную раму с
подсоединением к ней.
Прокладка
проводки через
монтажную раму
a
b
a
b
a
b
2
3
1
a Кабель электропитания
b Кабель управления
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b c d e
A B
A Внутри наружного блока
B Снаружи наружного блока
a Проводка
b Втулка
c Гайка
d Рама
e Шланг
7 Установите сервисную крышку на место. См. параграф
"6.9.2Закрытие наружного блока"на стр.32.
8 Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
6.9 Завершение монтажа наружного
агрегата
6.9.1 Отделочная обмотка электропроводки
управления
После монтажа проводов управления внутри блока обмотайте
их вокруг прокладываемых по месту установки трубопроводов
хладагента с помощью отделочной ленты, как показано на
приведенной ниже иллюстрации.
a bc de
a Трубопровод жидкого хладагента
b Трубопровод газообразного хладагента
c Изолятор
d Электропроводка управления (F1/F2)
e Отделочная лента
