3.3 ПОДКЛЮЧЕНИЕ К СЕТИ

Любая операция, касающаяся электрического подключения, оборудования и/или рабочего места, должна

выполняться профессионально подготовленными специалистами, обладающими техническими и теоретическими

знаниями, необходимыми для выполнения работ согласно действующим нормам и законам; по окончанию работ

установщики должны выдать сертификат соответствия согласно действующему законодательству. После отгрузки

оборудования и до выполнения работ по электрическому подключению, необходимо проверить напряжение сети,

которое должно соответствовать указанному производителем на шильдике (раз.2.7) и в электрических схемах.

Оборудование поставляется с кабелем и, согласно нормам, со штепсельной вилкой; в тех случаях, когда

оборудование, согласно заказу покупателя, поставляется без штепсельной вилки, её должен предусмотреть

заказчик или пользователь, принимая на себя ответственность за соответствие присутствующих на месте

установки, электрических розеток ,полярности и максимально разрешённому напряжению; все работы по

подключению оборудования к сети должны осуществляться профессионально подготовленным персоналом; на

Рисунке12 изображены некоторые указания по подключению наиболее распространённых штепселей:

- отделить корпус штепселя от клёммного блока

- протянуть кабель в отверстие корпуса и подсоединить отдельные проводники к клёммам штепселя

- зажать клёммы и закрыть клёммный блок в корпусе, как на. Рисунок 12

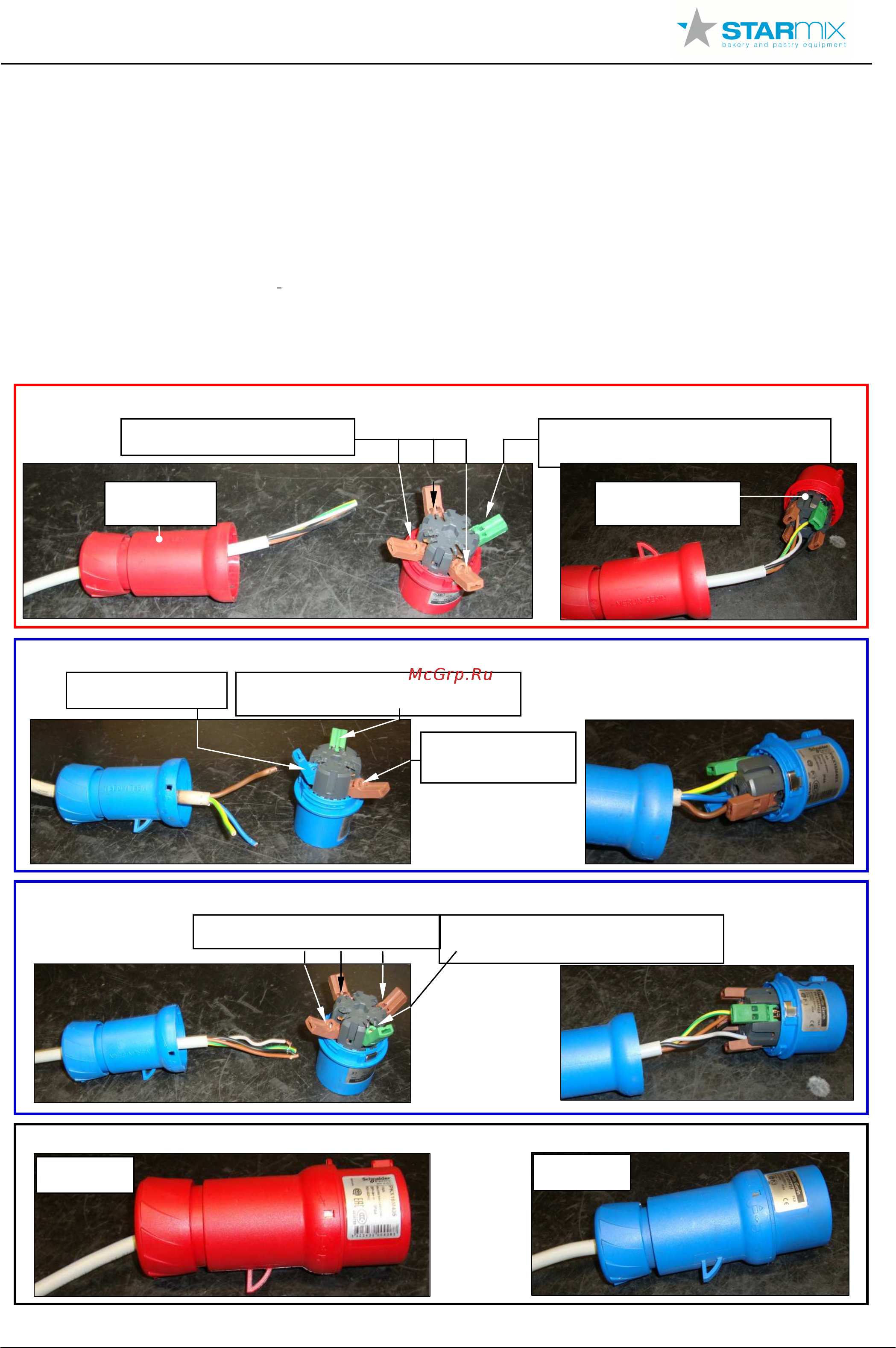

Рисунок 12 – Подключение штекера к кабелю питания

Подключить здесь

кабеля фаз

Подключить здесь кабель

заземления (PE)

Подключение питания 230 V трифазы (L1 – L2 – L3) + земля (PE)

400 V

230 V

Штекеры кабеля подключены и закрыты

Подключение питания 400 V трифазы (L1 – L2 – L3) + земля (PE)

Подключить кабель заземления (PE)

Подключение кабелей

фаз

Клёммный

блок

Корпус

Подключение питания 230 V монофаза (L1) + нейтр. (N) + земля (PE)

Подключить

здесь кабель

Кабель нейтр. (N) Подключить здесь кабель

заземления (

)
