Graude VG 45.0 [22/32] Декоративный фасад размеры и установка
![Graude VG 45.0 [22/32] Декоративный фасад размеры и установка](/views2/1268685/page22/bg16.png)
18

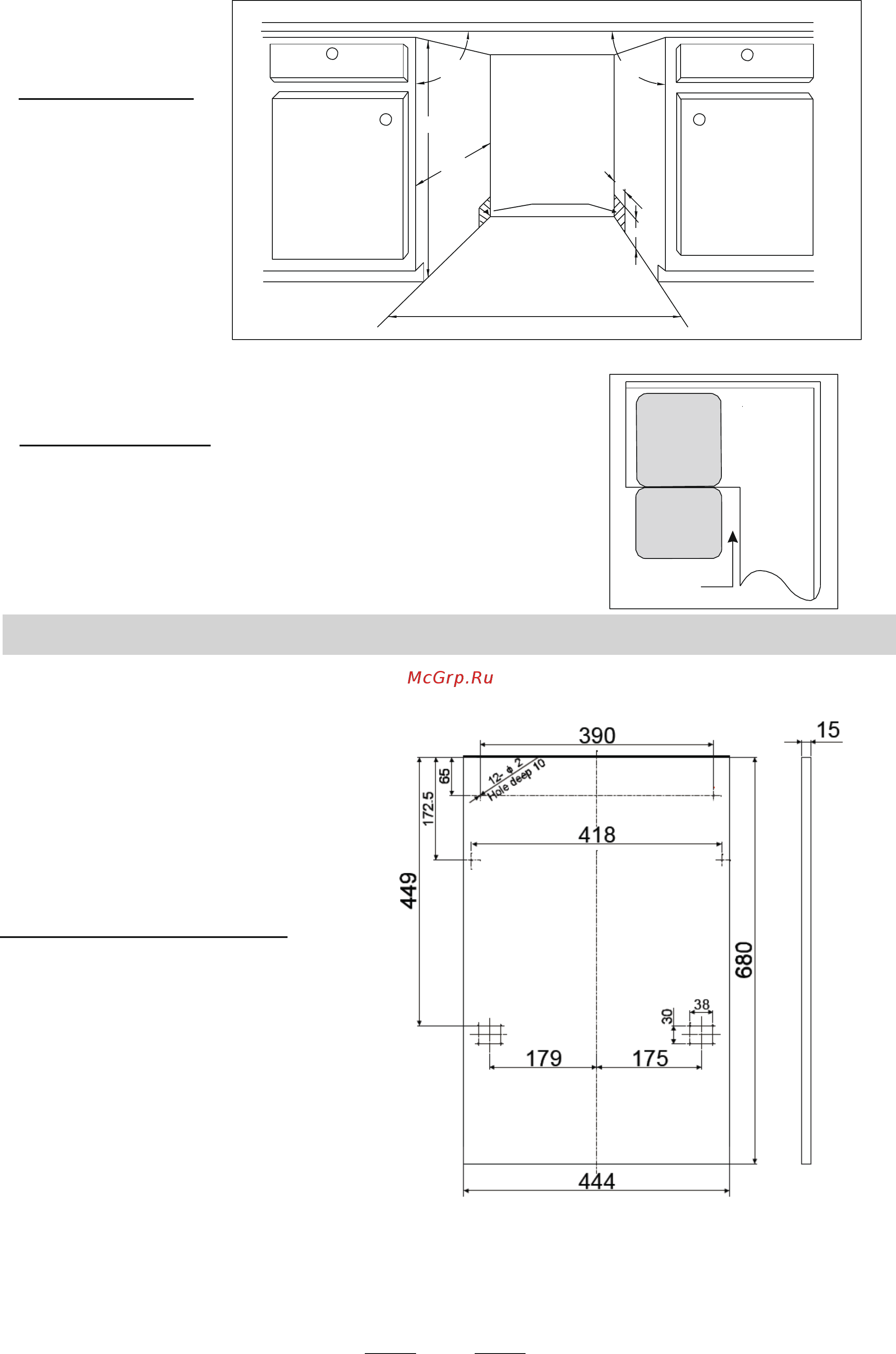

【Рисунок 1】
Размеры шкафа для
установки. Не менее
5 мм от столешницы
до верха прибора
【Рисунок 2】
Минимальное расстоя-
ние при открытой дверце.
● Декоративный фасад. Размеры и установка.
1. Размеры декоративного фасада из дерева (См. рисунок 3).
【Рисунок 3】
Декоративный фасад должен
соответствовать размерам,
указанным на рисунке
(Ед. измерения: мм)
Посудомоечная
машина
Кухонный
шкаф
Дверца
п
осудомоечной
машины
Мин. расстояние
50 мм
90 °
90 °
820мм
580мм
Для подводки
воды
и
кабеля
питания
80
100
450 мм
Расстояние от дна
кухонного шкафа до пола
