150
Установка/замена батареек
1. Снимите верхнюю крышку, вставьте
две батарейки типа AAA и установите
верхнюю крышку на место.
2. Нажмите кнопку Reset (Сброс).
1
2
3

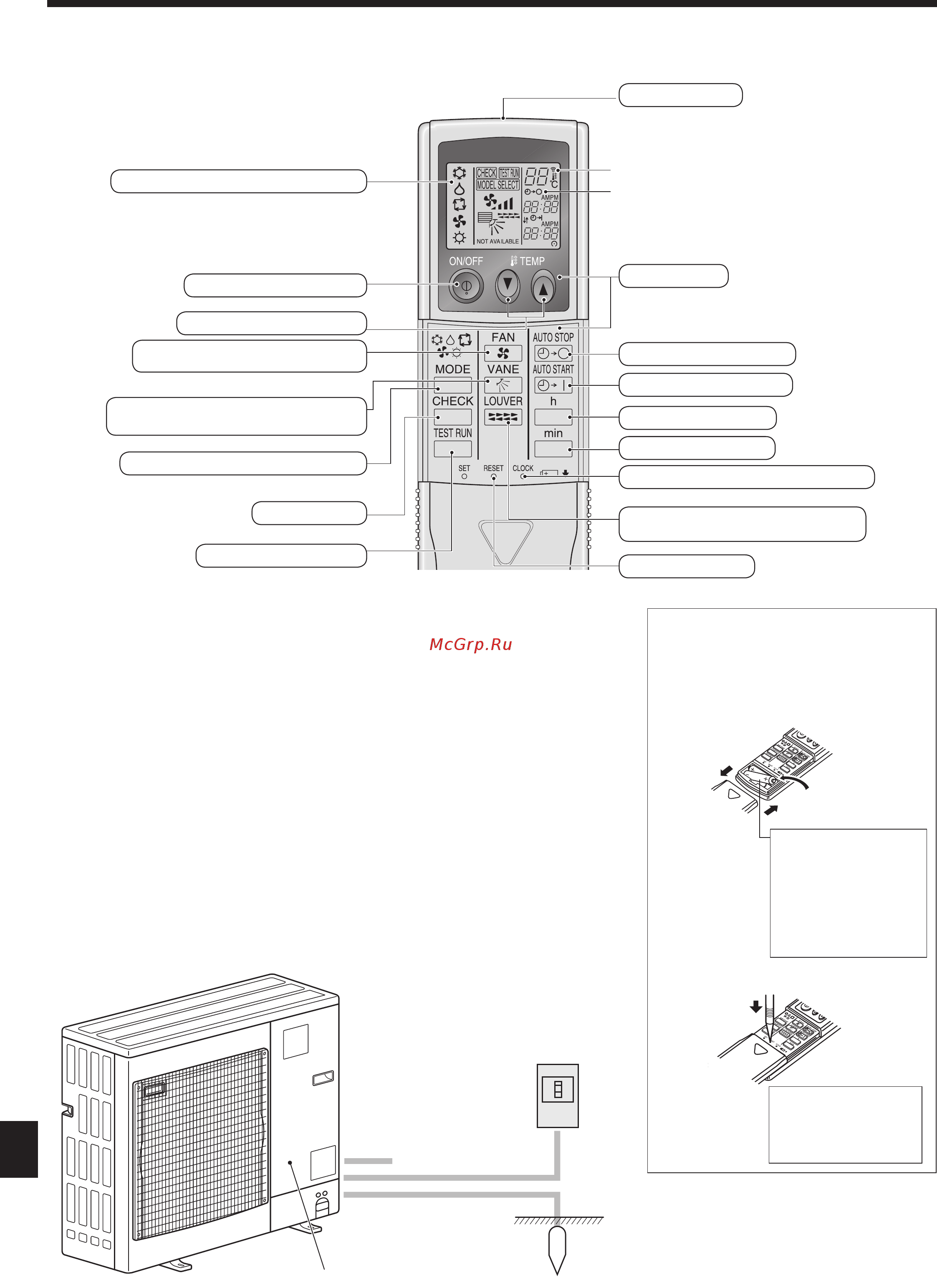

2. Наименование деталей
■ для беспроводного пульта дистанционного управления
Примечание (только для беспроводного пульта дистанционного управления):
■ При использовании беспроводного пульта дистанционного управления направьте его к
приемнику на внутреннем приборе.
■ Если пультом дистанционного управления воспользоваться примерно в течение двух минут
после подачи электропитания на внутренний прибор, внутренний прибор может издать два
звуковых сигнала, так как осуществляется начальная автоматическая проверка.
■
Внутренний прибор издает звуковой сигнал, который подтверждает получение сигнала, посланного
с пульта дистанционного управления. Сигналы могут быть получены на расстоянии примерно 7
метров по прямой линии от внутреннего прибора под углом в 45° слева и справа прибора. Однако
такой свет, как лампы дневного света или сильное освещение могут уменьшить эффективность
приема сигналов
внутренним прибором.
■ Если лампа работы около приемника на внутреннем приборе мигает, прибор необходимо
проверить. Свяжитесь со своим поставщиком для проведения обслуживания.
■
Обращайтесь с пультом дистанционного управления осторожно! Не роняйте пульт дистанционного
управления и не подвергайте его сильным ударам. Кроме того, следите за тем, чтобы пульт
дистанционного управления не попал в воду, и не оставляйте его в местах с высокой влажностью.
■
Во избежание неправильного местоположения пульта дистанционного управления, установите на
стене держатель, входящий в комплект поставки пульта дистанционного управления, и обязательно
устанавливайте пульт дистанционного управления в держатель после использования.
■ Наружный прибор
Две батарейки типа AAA
Сначала вставляйте
отрицательный (–) вывод
каждой батарейки.
Устанавливайте
батарейки с соблюдением
полярности (+, –)!
Нажмите кнопку Reset
(Сброс) с помощью
предмета с узким
концом.
Верхняя
крышка
* В целях объяснения показаны все
пункты, которые появляются на дисплее.
* Все пункты отображаются при нажатии
кнопки Reset (Сброс).
Индикатор передачи
Индикатор таймера
Дисплей пульта дистанционного управления
Кнопка “ON/OFF” (ВКЛ./ВЫКЛ.)
Кнопки установки температуры
Кнопка контроля скорости вентилятора
(Изменяет скорость вентилятора)
Кнопка воздушного потока (Изменяет
направление воздушного потока вверх/вниз)
Кнопка режима (Изменяет режим работы)
Кнопка проверки
Кнопка тестирования “Test”
Область передачи
Области работы
Кнопка отключение таймера
Кнопка включение таймера
Кнопка установки часов
Кнопка установки минут
Кнопка установки времени (Задает
время)
Кнопка жалюзи (Изменяет направление
воздушного потока влево/вправо)
Кнопка Reset (Сброс)
Power
Earth
Service Panel
Indoor-Outdoor
Connection wire
Ref. Pipes
Электропитание
Трубы хладагента
Соединительный провод между
внутренним и наружным прибором
Сервисная панель
Заземление
