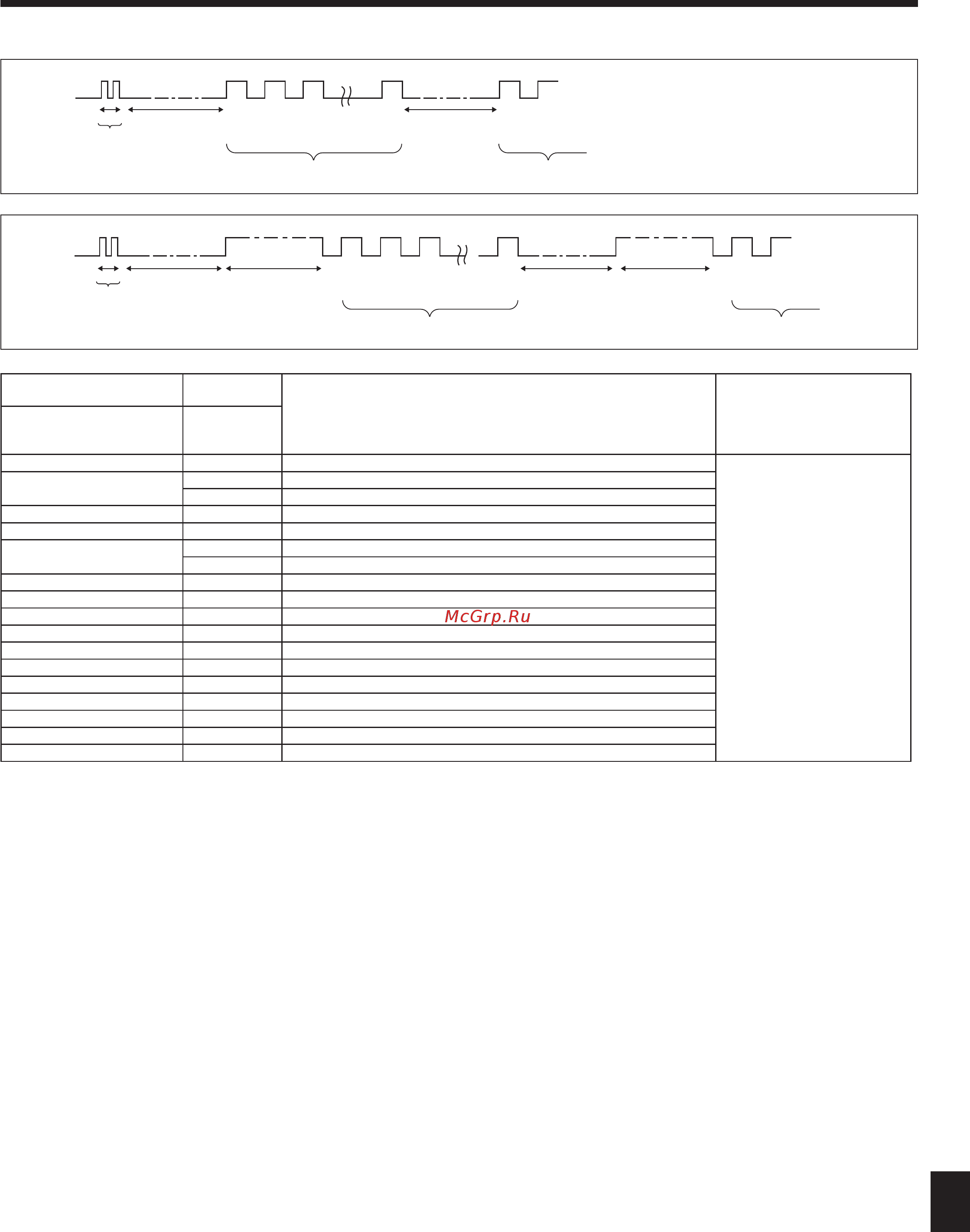

7. Выполнение испытания
Шаблон
мигания
РАБОЧЕГО
СВЕТОВОГО
ИНДИКАТОРА
Сигнал Сигнал Сигнал Сигнал Сигнал Сигнал
Сигнал
Выкл
Ок. 2,5 сек.
Вкл
Ок. 3 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Выкл
Ок. 2,5 сек.
Вкл
Ок. 3 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
· · · Повторный
Число миганий/звуков в шаблоне указывает на код
проверки в следующей таблице (т.е., n=5 означает “U2”)
Число миганий/звуков в шаблоне указывает на
код проверки в следующей таблице
Звуковой сигнал
[Шаблон вывода B]
Шаблон
мигания
РАБОЧЕГО
СВЕТОВОГО
ИНДИКАТОРА
Сигнал
Сигнал Сигнал Сигнал Сигнал Сигнал Сигнал
Выкл
Ок. 2,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Выкл
Ок. 2,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
· · · Повторный
Число миганий/звуков в шаблоне указывает на код
проверки в следующей таблице (т.е., n=5 означает “P5”)
Число миганий/звуков в шаблоне указывает на код
проверки в следующей таблице
n-ый
1-ый
2-ой 3-ий
Запускается
самопроверка
(Получен сигнал
запуска)
Звуковой сигнал
• Дополнительные сведения по кодам проверки приводятся в следующих таблицах. (беспроводного пульта дистанционного управления)
[Шаблон вывода A]
[Шаблон вывода A] Ошибки, обнаруженные внутренним прибором
беспроводного пульта
дистанционного управления
Проводного пульта
дистанционного управления
Признак Примечание
Звучит сигнал/мигает
РАБОЧИЙ СВЕТОВОЙ
ИНДИКАТОР (Число раз)
Код проверки
1P1Ошибка впускного датчика
2
P2 Ошибка датчика трубы (TH2)
P9 Ошибка датчика трубы (TH5)
3 E6, E7 Ошибка связи между внутренним/наружным прибором
4P4
Разъем поплавкового выключателя разомкнут
5
P5 Ошибка дренажного насоса
PA Уcип
е
нный компрессора Bыкп. (Вода утечки)
6P6Работа в режиме защиты от обледенения/перегрева
7EEОшибка связи между внутренним и наружным приборами
8P8Ошибка температуры трубы
9E4Ошибка получения сигнала пульта дистанционного управления
10 — —
11 — —
12 Fb
Ошибка системы управления внутренним прибором (ошибка памяти и т.д.)
14 PL Ненадлежащее функционирование контура хладагента
Нет звука E0, E3 Ошибка передачи пульта дистанционного управления
Нет звука E1, E2 Ошибка платы управления пульта дистанционного управления
Нет звука – – – – Не соответствует
