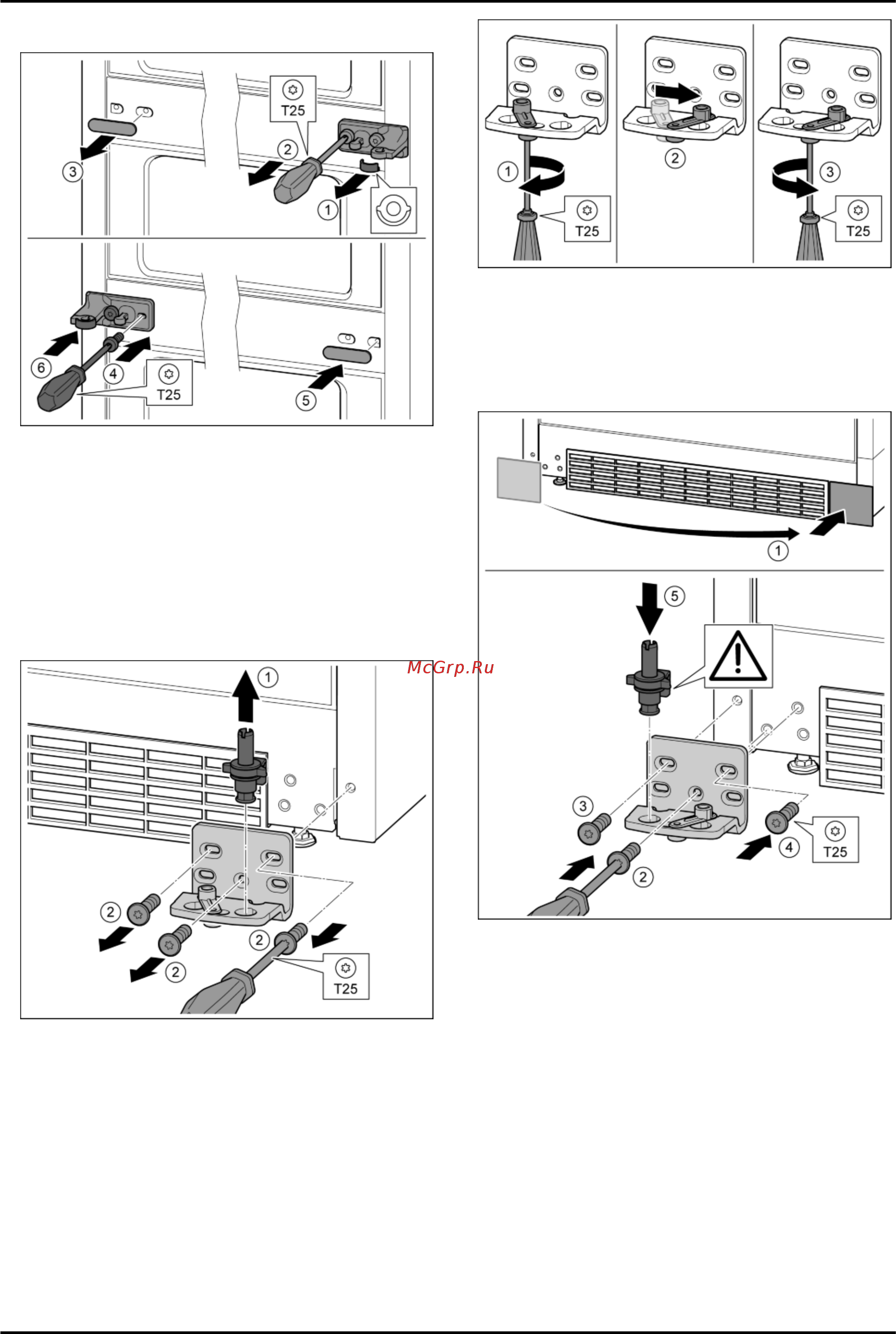

4.3.4 Middelste lagerdelen omzetten
Fig. 14
u
Schijf eraf trekken.
Fig. 14 (1)
u
Schroeven met schroevendraaier T25 eruit draaien.
Fig. 14 (2)
u
Afdekking voorzichtig eraf trekken.
Fig. 14 (3)
u
Lagerbus met folie 180° gedraaid op de andere kant beves-
tigen.
Fig. 14 (4)
u
Afdekking 180° gedraaid op de andere kant aanbrengen.
Fig. 14 (5)
u
Schijf vanaf de voorkant erop schuiven.
Fig. 14 (6)
4.3.5 Onderste lagerdelen omzetten
Fig. 15
u
Lagerbouten compleet vanaf de bovenkant eruit trekken.
Fig. 15 (1)
u
Schroeven met schroevendraaier T25 eruit draaien en
lagerbus eraf halen.
Fig. 15 (2)
Fig. 16
u
Schroef met de schroevendraaier T25 los draaien.
Fig. 16 (1)
u
Deursluithulp optillen en 90° naar rechts in de opening
draaien.
Fig. 16 (2)
u
Schroef met schroevendraaier T25 vastschroeven.
Fig. 16 (3)
Fig. 17
u
Afdekking eraf halen en op de andere kant aanbrengen.
Fig. 17 (1)
u
Lagerbus op de andere kant aanbrengen en met behulp van
een schroevendraaier T25 vastschroeven. Met schroef 2
onder in het midden beginnen.
Fig. 17 (2)
u
Schroef 3 en 4 vastschroeven.
Fig. 17 (3, 4)
u
Lagerbus volledig aanbrengen. Let op dat de vergrendelnok
naar achter wijst.
Fig. 17 (5)
4.3.6 Lagerdeel van de deur omzetten
Deur onder
In gebruik nemen
10 * afhankelijk van model en uitvoering
