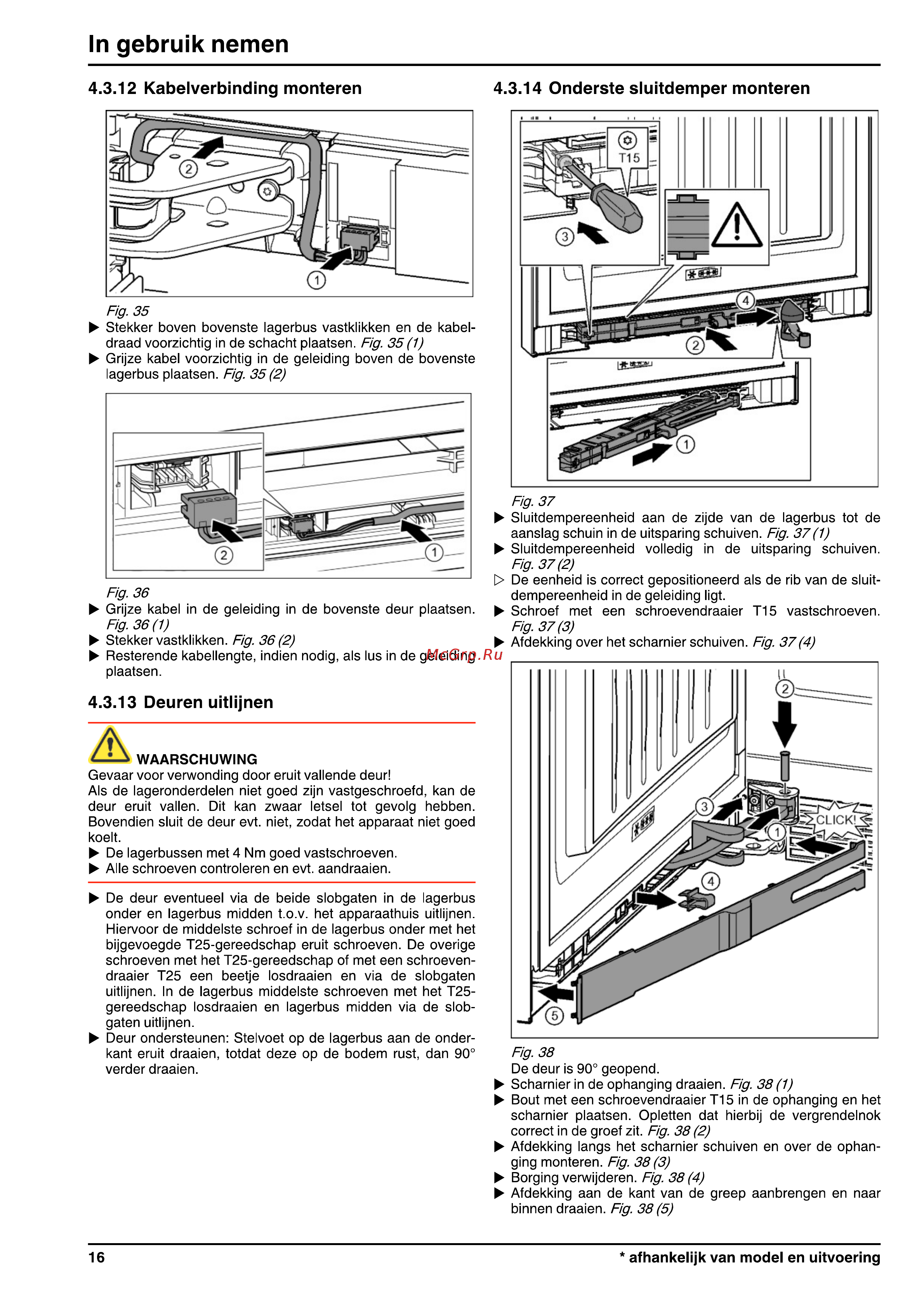

Liebherr CBNP 4858 [16/34] In gebruik nemen

Содержание

Похожие устройства

In gebruik nemen 4 3 12 Kabelverbinding monieren 4 3 14 Onderste sluitdemper monieren Fig 35 Stekker boven bovenste lagerbus vastklikken en de kabeldraad voorzichtig in de schacht plaatsen Fig 35 1 Grijze kabel voorzichtig in de geleiding boven de bovenste lagerbus plaatsen Fig 35 2 Fig 36 Grijze kabel in de geleiding in de bovenste deur plaatsen Fig 36 1 Stekker vastklikken Fig 36 2 Resterende kabellengte Indien nodig als lus in de geleiding plaatsen Fig 37 Sluitdempereenheid aan de zijde van de lagerbus tot de aanslag schuin in de uitsparing schuiven Fig 37 1 Sluitdempereenheid voiledig in de uitsparing schuiven Fig 37 2 De eenheid is correct gepositioneerd als de rib van de sluit dempereenheid in de geleiding ligt Schroef met een schroevendraaier T15 vastschroeven Fig 37 3 Afdekking over het Scharnier schuiven Fig 37 4 4 3 13 Deuren uitlijnen WAARSCHUWING Gevaar voor verwonding door eruit vallende deur Als de lageronderdelen niet goed zijn vastgeschroefd kan de deur eruit vallen Dit kan zwaar letsel tot gevolg hebben Bovendien sluit de deur evt niet zodat het apparaat niet goed koelt De lagerbussen met 4 Nm goed vastschroeven Alle schroeven controleren en evt aandraaien De deur eventueel via de beide slobgaten in de lagerbus onder en lagerbus midden t o v het apparaathuis uitlijnen Hiervoor de middelste schroef in de lagerbus onder met het bijgevoegde T25 gereedschap eruit schroeven De overige schroeven met het T25 gereedschap of met een schroevendraaier T25 een beetje losdraaien en via de slobgaten uitlijnen In de lagerbus middelste schroeven met het T25gereedschap losdraaien en lagerbus midden via de slob gaten uitlijnen Deur ondersteunen Stelvoet op de lagerbus aan de onderkant eruit draaien totdat deze op de bodem rust dan 90 verder draaien 16 Fig 38 De deur is 90 geopend Scharnier in de ophanging draaien Fig 38 1 Bout met een schroevendraaier T15 in de ophanging en het Scharnier plaatsen Opletten dat hierbij de vergrendelnok correct in de groef zit Fig 38 2 Afdekking längs het Scharnier schuiven en over de ophan ging monieren Fig 38 3 Borging verwijderen Fig 38 4 Afdekking aan de kant van de greep aanbrengen en naar binnen draaien Fig 38 5 afhankelijk van model en uitvoering
