Mitsubishi Electric PSA-RP125KA / PUHZ-P125VHA [16/24] Прокладка труб хладагента

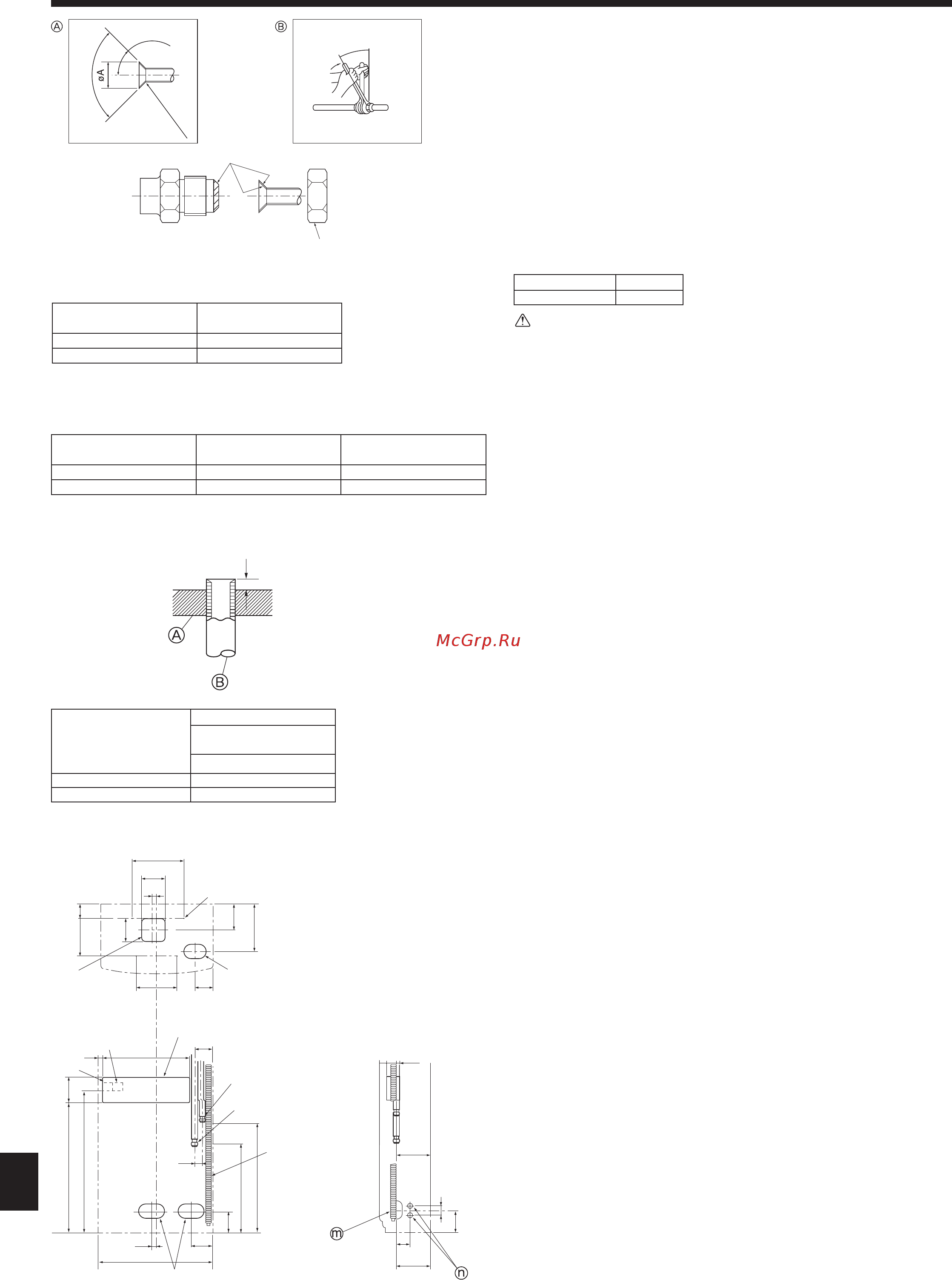

![Mitsubishi Electric PSA-RP125KA / PUHZ-P125VHA [16/24] Прокладка труб хладагента](/views2/1331322/page16/bg10.png)
126
a
b
d
20
277
218
254
140
590
480
761
714
123
110
120
201 77
99
600
20
105
47
461
95
22
120
j
i
k
h
f
g
l
c
e
4.3. Расположение труб хладагента и дренажных
труб (Fig. 4-3)
В местах, где на схеме указываются пробивные отверстия, вырежьте их вдоль
углубления пильным диском (полотном).
Не вырезайте отверстие большего размера, чем указанные углубления.
a Задняя панель
b Передняя панель
c Пробивное отверстие для монтажа: отверстие диаметром 4-10 мм
d * пробивное отверстие для соединений под прибором
e Пробивное отверстие 120 × 120 для соединений под прибором
f Терминалы соединения Внутреннего/наружного приборов
g Клеммы питания
h Электрокоробка
I Труба для жидкости
j Труба для газа
k Выход дренажной трубы диаметром φ26 <Cоединение трубы VP20 из
полихлорвинила>
l 140 × 80
Пробивное отверстие для труб хладагента, дренажных труб и электропроводки
m 90 × 60
Пробивное отверстие для труб хладагента и дренажных труб
n Пробивное отверстие диаметром 27 мм для электропроводки (подобное отверстие
есть и на левой стороне)
(мм)
Нанесите охлаждающее машинное масло на всю поверхность посадочного
места раструба.
Обязательно используйте только
гайки раструбных стыков, входящие
в комплект поставки прибора.
Fig. 4-2
Fig. 4-1
4. Прокладка труб хладагента
4.2. Внутренний прибор (Fig. 4-1)
• При использовании медных труб, имеющихся в продаже, оберните трубы для
жидкости и газа имеющимися в продаже изоляционными материалами
(с теплозащитой от 100 °С или выше, толщиной не менее 12 мм).
• Внутренняя часть дренажной трубы должна быть обернута в пенополиэтиленовый
изолирующий материал (удельный вес 0,03; толщина 9 мм или более).
• Нанесите тонкий слой масла хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
• Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте детектор утечки или мыльный раствор для проверки утечки газа после
завершения всех соединений.
• Используйте поставленное изоляционное трубное покрытие для изоляции соединений
внутреннего прибора. Тщательно крепите изоляцию, следуя приведенным ниже
инструкциям.
• Используйте надлежащие гайки раструбного стыка, подходящие к размеру трубы
наружного прибора.
Имеющийся размер трубы
Сторона жидкости ø9,52
Сторона газа ø15,88
Предупреждение:
При установке прибора надежно подсоедините трубы подачи охлаждаю-
щей жидкости до запуска компрессора.
A Раструбный стык - размеры
B Момент затяжки гайки раструбного стыка
R0,4 - R0,8
90° ±0,5°
45° ±2°
Медная труба O.D.
(мм)
Размеры раструба,
диаметр А (мм)
ø9,52 12,8 - 13,2
ø15,88 19,3 - 19,7
Медная труба O.D.
(мм)
Момент затяжки
(Н•м)
Угол затяжки
(Рекомендация)
ø9,52 34 - 42 60˚ - 90˚
ø15,88 66 - 82 30˚ - 60˚
Медная труба O.D.
(мм)
A (мм)
Инструмент раструбного
стыка для R410A
Тип муфты
ø9,52 (3/8") 0 - 0,5
ø15,88 (5/8") 0 - 0,5
A Патрубок
B Медная труба
A
Fig. 4-3
50
260
70
261
115
66
