Mitsubishi Electric PLA-ZRP100BA / PUHZ-SHW112VHA [21/29] Эксплуатация

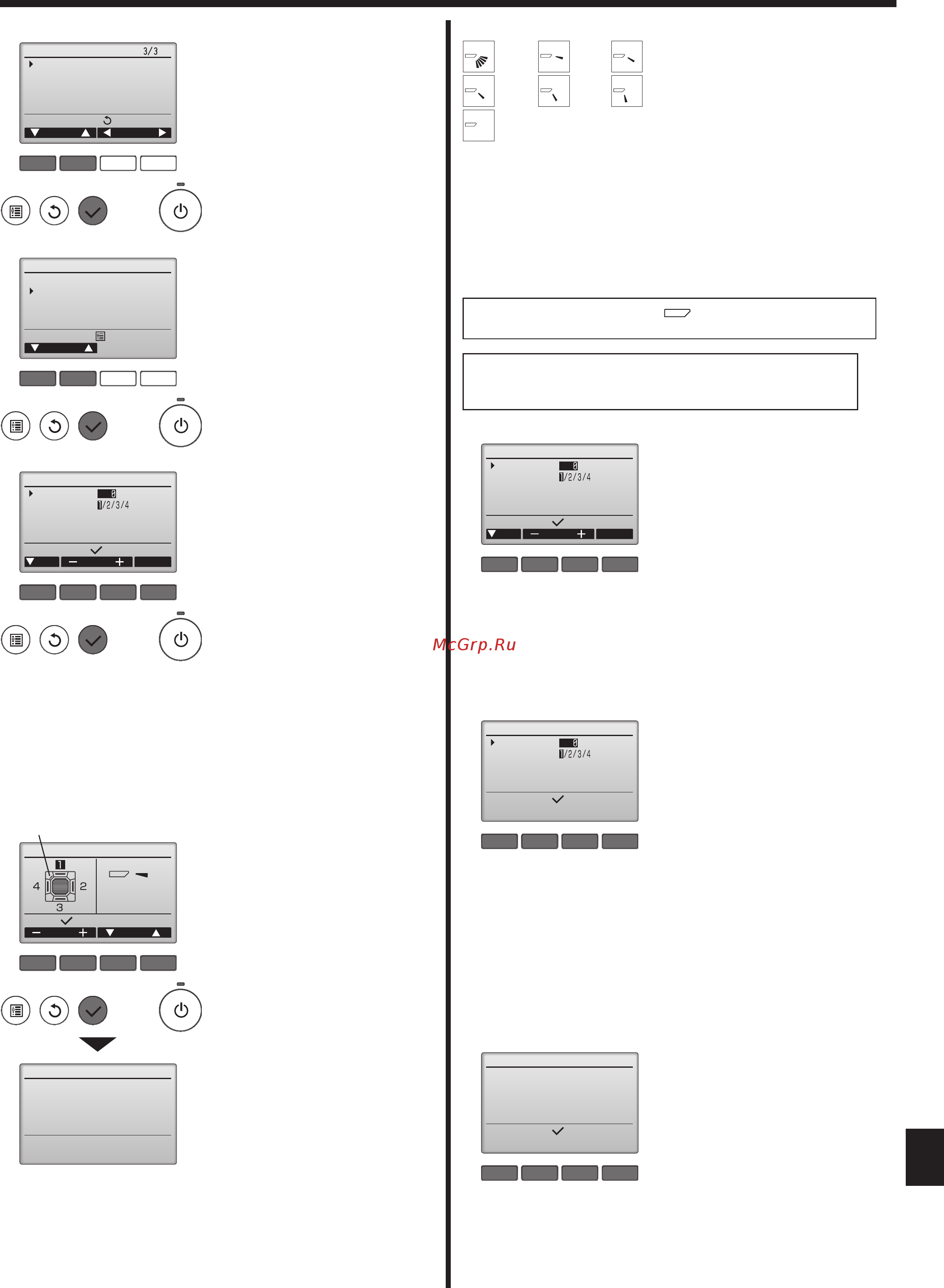

![Mitsubishi Electric PLA-ZRP100BA / PUHZ-SHW112YHA [21/29] Эксплуатация](/views2/1331435/page21/bg15.png)
141
3. Эксплуатация
■·Ручная установка угла
F1 F2 F3 F4
Главн.
Основной экран:
Стрелка Страница
Главное меню
Отладка
Основные настройки
Сервисное обслуживание
F1 F2 F3 F4
Отладочное меню
Главное меню:
Стрелка
Авт. опускание панели
Ручная установка угла
F1 F2 F3 F4
Ручная установка угла
Экран ввода:
Ст. Адрес Пров.
Адрес обращ.
Устр. №
Идент. устр. кнопкой Проверить
F1 F2 F3 F4
Ручная установка угла
Ручная установка угла
Выбор:
Настройка
Выпуск Угол
ЯРЛЫК MITSUBISHI ELECTRIC
1
Выберите
"Отладка" из Главное
меню (см. стр. 128), и нажмите
кнопку [ВЫБОР].
2
С помощью кнопки [F1] или [F2]
выберите "Ручная установка
угла", затем нажмите кнопку
[ВЫБОР].
3
С помощью кнопки [F1] пере-
местите курсор на "Адрес об-
ращ." или "Устр. №" для выбо-
ра.
Выберите адрес обращения и
номер блока для блоков, чьи
дефлекторы должны быть за-
фиксированы в неподвижном
состоянии, с помощью кнопок [F2]
или [F3], затем нажмите кнопку
[ВЫБОР].
• Адрес обращ: адрес обращения
• Устр. №: 1, 2, 3, 4
Нажмите кнопку [F4] для под-
тверждения блока.
Лопатка только выбранного внут-
реннего прибора направляется
вниз.
4
О
тобразятся текущие настрой
-
ки угла дефлектора.
Выберите требуемые выпуски с
1 по 4 с помощью кнопки [F1] или
[F2].
• Выпуск: "1", "2", "3", "4" и "1, 2, 3,
4" (все магазины).
·
Нажмите кнопку [F3] или [F4] для
перехода между пунктами в по-
рядке "Не установлено (сброс)",
"Уровень 1", "Уровень 2", "Уровень
3", "Уровень 4" и "Уровень 5".
Выберите желаемую настройку.
■·Настройка угла дефлектора
Уровень 1 Уровень 2
Уровень 4
Уровень 3
Не установлено
Все магазины
Уровень 5
Нажмите кнопку [ВЫБОР], чтобы сохранить настройки.
Отобразится экран, показывающий, что передается информация о
настройке.
Изменения настройки будут выполнены для выбранного выпуска.
Экран автоматически возвратиться к одному из показанных ранее
видов (Уровень 4) после завершения передачи.
Выполните настройку для других выпусков используя аналогичную
процедуру.
Если выбраны все выпуски,
будет отображаться, ког-
да блок вступит в работу в следующий раз.
Навигация по экранам
•·Для возврата в Главное меню .................кнопка [МЕНЮ]
•·Для возврата к предыдущему экрану ....кнопка [ВОЗВРАТ]
■·Процедура подтверждения
F1 F2 F3 F4
Ручная установка угла
Экран ввода:
Ст. Адрес Пров.
Адрес обращ.
Устр. №
Идент. устр. кнопкой Проверить
F1 F2 F3 F4
Ɋɭɱɧɚɹɭɫɬɚɧɨɜɤɚɭɝɥɚ
ɗɤɪɚɧɜɜɨɞɚ
Ɍɪɟɛɭɟɦɵɣɤɨɧɞɢɰɢɨɧɟɪ±
ɤɨɧɞɢɰɢɨɧɟɪɫɠɚɥɸɡɢ
ɧɚɩɪɚɜɥɟɧɧɵɦɢɜɧɢɡ
ɍɫɬɪʋ
Ⱥɞɪɟɫɨɛɪɚɳ
F1 F2 F3 F4
Ɋɭɱɧɚɹɭɫɬɚɧɨɜɤɚɭɝɥɚ
ɗɤɪɚɧɜɜɨɞɚ
ɇɟɬɪɟɚɤɰɢɢɨɬɤɨɧɟɱɧɨɝɨ
ɭɫɬɪɨɣɫɬɜɚ
ɉɨɞɬɜɟɪɠɞɟɧɢɟɫɨɫɬɨɹɧɢɹ
ɤɨɧɞɢɰɢɨɧɟɪɚ
1
Во-первых, параметр "Адрес
обращ." должен быть равен 0,
"Устр. №" – 1.
•
С помощью кнопки [F1] пере-
местите курсор на "Адрес об-
ращ." или "Устр. №" для выбора.
• Выберите адрес обращения и
номер блока для блоков, чьи
дефлекторы должны быть за-
фиксированы в неподвижном
состоянии, с помощью кнопок
[F2] или [F3], затем нажмите
кнопку [ВЫБОР].
• Адрес обращ: адрес обращения
• Устр. №: 1, 2, 3, 4
Нажмите кнопку [F4] для под-
тверждения блока.
2
У
становите порядковый номер
устройства "Устр. №" и про-
верьте каждое устройство.
•
Нажмите кнопку [F1] для выбора
параметра "Устр. №".
Нажмите кнопку [F2] или [F3] и
укажите в параметре "Устр. №"
номер устройства для проверки,
затем нажмите кнопку [F4].
• После нажатия кнопки [F4] вы-
ждите приблизительно 15 се-
кунд, затем проверьте текущее
состояние кондиционера.
→ Жалюзи должно быть направ-
лено вниз. → Данный кондици-
онер отображается на пульте
дистанционного управления.
→ Все выпускные отверстия
закрыты. → Для продолжения
операции с начала нажмите
кнопку [ВОЗВРАТ].
→
Отображаются сообщения,
приведенные слева. → По дан-
ному адресу хладагента указан-
ное устройство не существует.
•
Нажмите кнопку [ВОЗВРАТ] для
возврата к исходному экрану.
3
В
параметре "Адрес обращ."
укажите следующий порядко-
вый номер.
•
См. шаг
1
для изменения пара-
метра "Адрес обращ." и продол-
жения процедуры подтвержде-
ния.
BH79D045H06_RU.indd 141 1/29/2014 11:45:34 AM
