Паспорт и руководство по эксплуатации.
8
Радиатор отопления
ВентильВентиль
Расширительный бак
Насос
Фильтр
1
Classic Plus
Манометр
Датчик
протока
Воздухоотводчик
Аварийный клапан
сброса давления

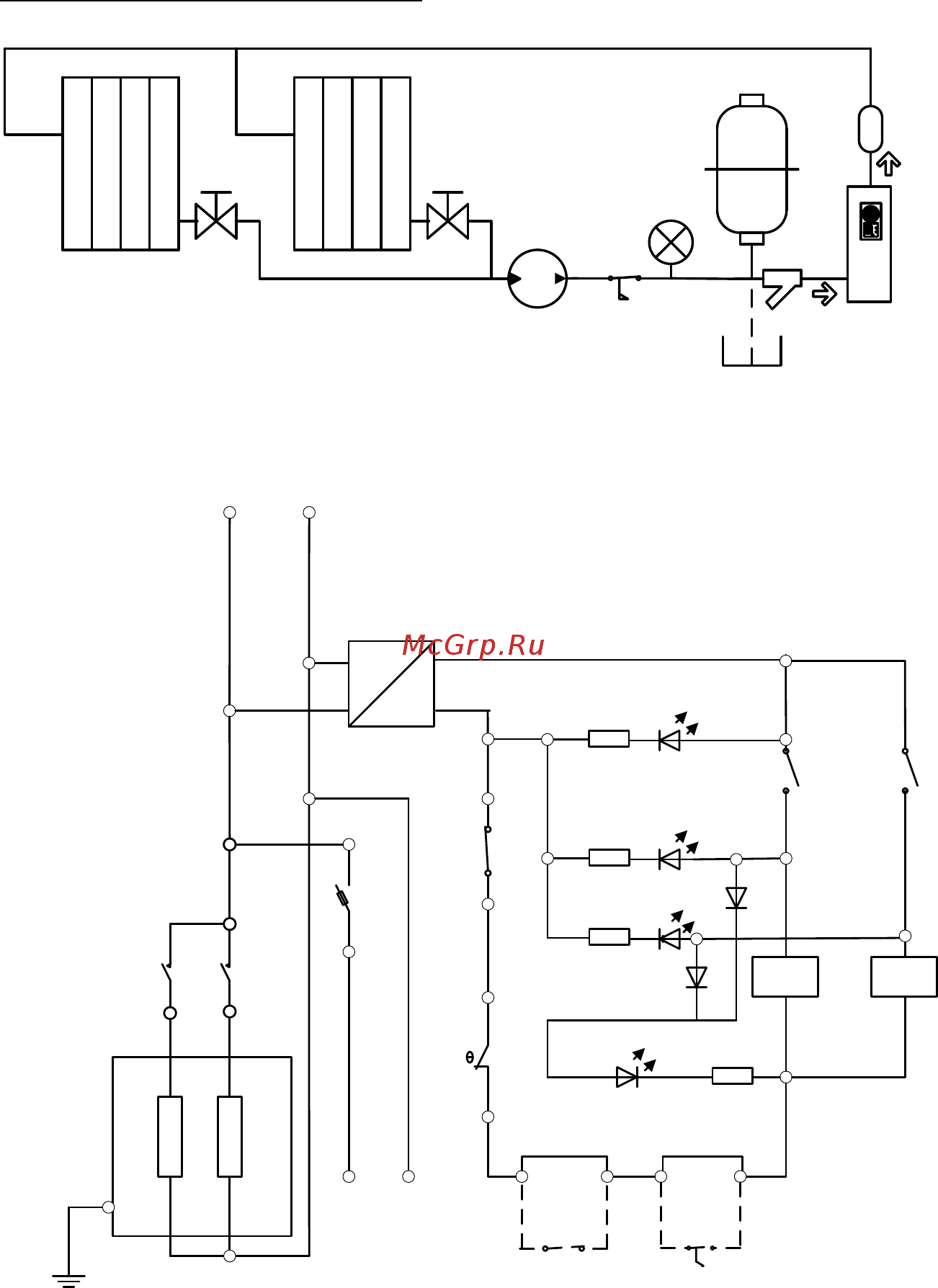

Рис.3 Общий вид системы отопления с принудительной циркуляцией
теплоносителя.
t
o
t
o
KV1
SA1 SA2
KV2
EK1 EK2
KV1
KV2
“1/2 мощности”
“1/2 мощности”
“нагрев”
“насос
220в”
L
N
L
N
Предохранитель насоса
SK1SK2
SK3
SK4
~110-
220В
+24В
+
-
“Выкл
Выкл”
“датчик
перегрева”
“сеть включена”
Рис.4 Схема электрическая принципиальная электронагревателя.
