Паспорт и руководство по эксплуатации.
10
от пола. Не рекомендуется устанавливать термостат у окна и
дверей, а также в тех местах, где присутствует задувание
наружного воздуха; в противном случае датчик будет выдавать не
совсем точный сигнал. Подключите комнатный термостат к
клеммам «Внешнее отключение». Если Вы не устанавливаете
комнатный термостат, то оставьте установленную заводскую
перемычку.
ВНИМАНИЕ! Если клеммы «Внешнее отключение»
разомкнуты, то нагрева теплоносителя не происходит.
- для серии «Control Plus»:
для подключения датчиков температуры, сигналов с аварийных
датчиков, внешних управляющих сигналов и циркуляционного
насоса предназначены специальные колодки 5, 8 и 9 на плате
управления и промежуточной плате (рис.2).

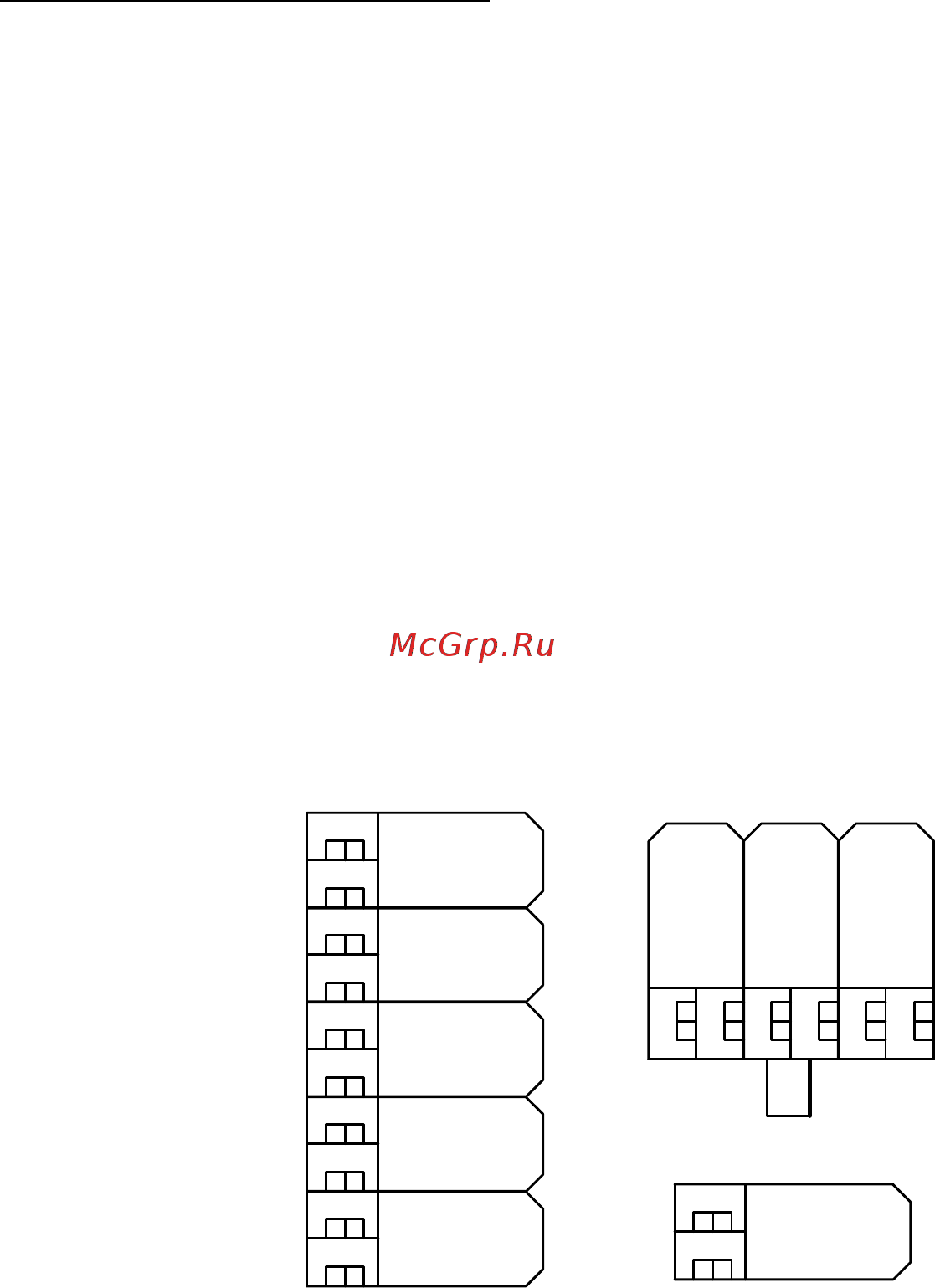

Рисунок 6. Колодки подключения внешнего оборудования
220В
Насос
выход
Датчик
перегрева
Внешнее
отключение
220В
вход
Колодка 8 (рис.1)
Колодка 9 (рис.1)
t улицы +
t улицы -
t котла +
t котла -
t дома +
t дома -
Датчик
жидкост.
Ждущий
режим
Колодка 5 (рис.1)
«Насос выход».
Подключите циркуляционный насос к клеммам «Насос выход».
В цепи питания насоса установлен «Предохранитель насоса» на 3А.
Если предохранитель перегорает в случае аварии, то работа
водонагревателя прекращается, и пользователь должен
самостоятельно заменить предохранитель после устранения
неисправности.
