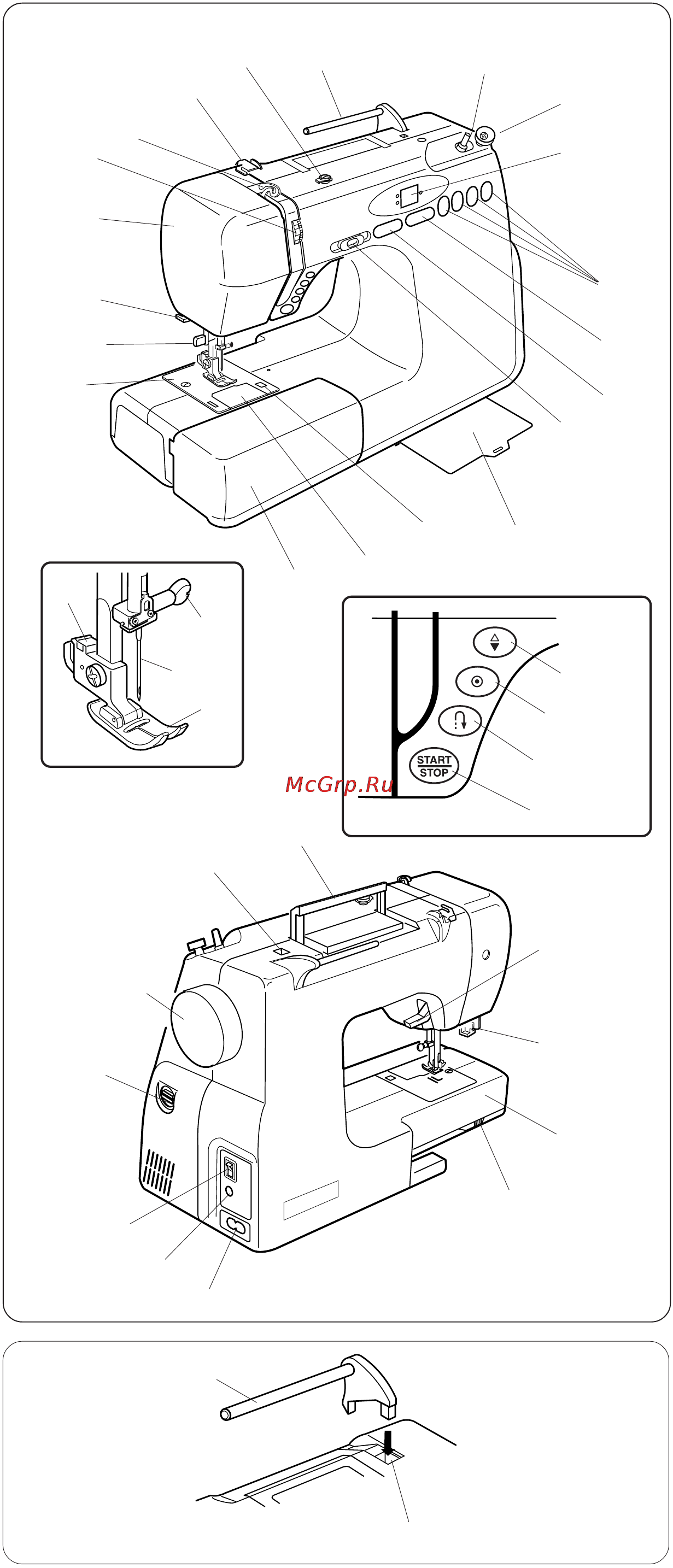

ОСНОВНЫЕ ЧАСТИ

Названия частей

1 Кнопки прямого выбора строчек

2 Окно выбора строчки

3 Стопор намотки шпульки

4 Шпиндель намотки шпульки

5 Катушечный стержень (в наборе с

аксессуарами)

6 Нитенаправитель намотки шпульки

7 Нитенаправитель

8 Рычаг нитепритягивателя

9 Регулятор натяжения нити

!0 Лицевая панель

!1 Нитеобрезатель

!2 Нитевдеватель

!3 Игольная пластина

!4 Выдвижной столик (отсек для хранения

аксессуаров)

!5 Пластина челночного отсека

!6 Кнопка освобождения пластины

челночного отсека

!7 Регулятор контроля скорости

!8 Кнопка изменения ширины стежка

!9 Кнопка изменения длины стежка

@0 Кнопка Старт/Стоп

@1 Реверс

@2 Кнопка автоматической закрепки

@3 Кнопка подъема/опускания иглы

@4 Держатель лапки

@5 Винт игольного стержня

@6 Игла

@7 Лапка А для зигзага

@8 Ручка для переноса

@9 Отверстие для дополнительного

катушечного стержня

#0 Маховое колесо

#1 Регулятор изменения баланса стежка

#2 Выключатель питания

#3 Разъем машины

#4 Разъем педали

#5 Рычаг отключения транспортера ткани

#6 Свободный рукав

#7 Рычаг петли

#8 Рычаг подъема прижимной лапки

#9 Швейный советник

Установка катушечного стержня

Установите катушечный стержень в

отверстие как показано на рисунке.

(Катушечный стержень находится в наборе

с аксессуарами.)

1 Катушечный стержень

2 Отверстие

2

q

w

e

r

t

!9

!8

!7

#9

!6

!5

y

u

i

o

!0

!1

!2

!3

!4

@37

@27

@1

@0

@5

@6

@44

@7

#8

@8

#7

#6

#5

@9

#0

#4

#3

#2

#1

q

w

2
