Abat ШОК-20-1/1 [2/7] Индикация

Вводная часть

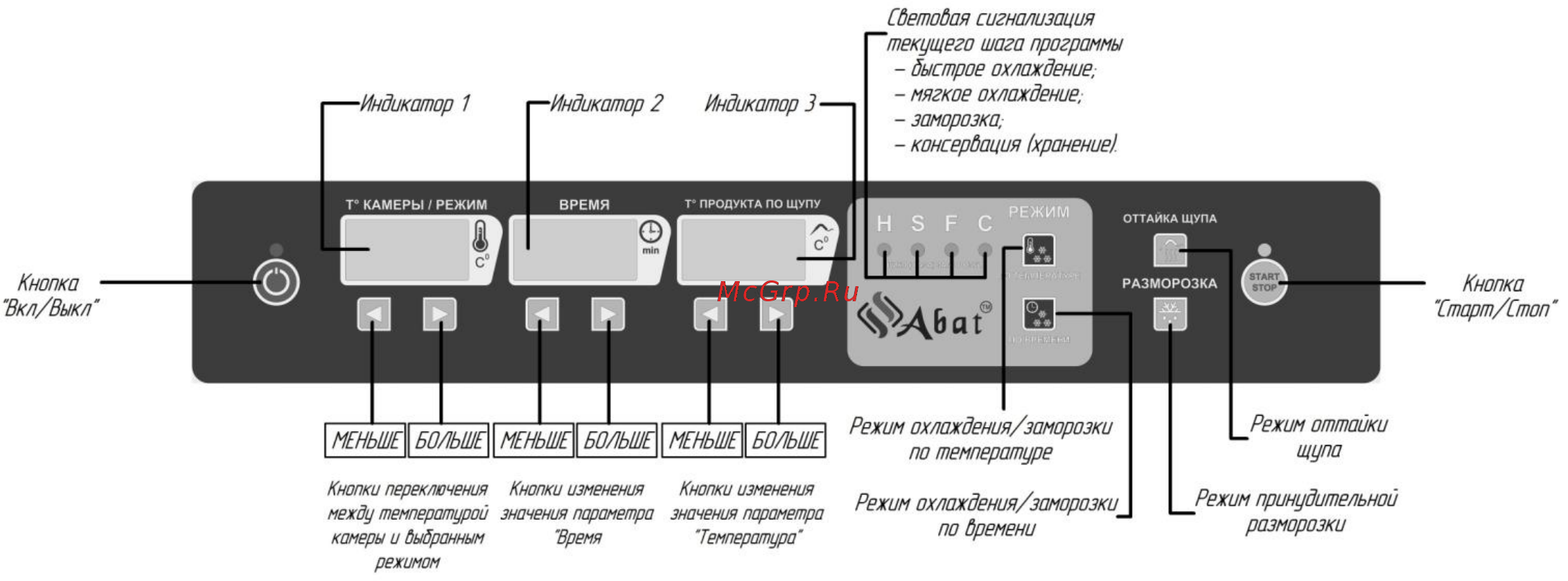

Рис. Расположение органов управления на панели

В ШОК предусмотрены следующие выполняемые функции, органы

управления и индикации:

- выключение/режим ожидания/работа ШОК.

Режим выключения "SLEEP" - оборудование включено в сеть, но не

выполняет никаких действий в данный момент. Индикация производится

красным светодиодом в левой части панели, контроллер не реагирует на

единичные нажатия кнопок. При нажатии кнопки «вкл/выкл» в течении 3 сек,

контроллер переходи в состояние “STOP”.

Режим ожидания "STOP" - оборудование включено в сеть, в этом режиме

можно выбирать и запускать рабочие программы. При этом на индикаторах 1,2,3

показываются соответствующие значения. В состоянии STOP контроллер

реагирует на все кнопки. Если возникает ошибка – пуск работы невозможен.

Режим работы "WORK" - устройство включено в сеть и выполняет одну из

запущенных программ. Индикация производится зеленым светодиодом в правой

части панели и желтым обозначается текущий шаг программы.

Если прибор выключить в режиме "WORK" или "STOP" и затем снова

включить его в сеть, он запомнит предыдущие рабочие уставки и начнет работу с

возврата к ним;

Если в режиме STOP открыта дверь, то на Индикаторе 1 выводится

сообщение «d-r», включается освещение камеры, запуск программ кнопкой

«СТАРТ/СТОП» невозможен.

Индикация

На Индикаторе 1 отображается - текущая температура в камере/выбранный

режим/код ошибки через мигание (1 сек, 1сек). Переключения производится

кнопками "больше" и "меньше" индикатора 1.

На Индикаторе 2 – уставка по времени, если выбран режим “BP”, “BPd” при

этом на индикаторе отображается горящая точка, в противном случае пустой (в

режимах "ºt", "ºtd" до пуска). В режиме заморозке по времени отображается

прошедшее/оставшееся (оставшееся с мерцающей точкой) время, переключение

производится кнопками "больше" и "меньше" индикатора 2.
