- проверьте соответствие параметров источника электропитания со значением указанных

на табличке пароконвектомата. Подключите штатный шнур питания к источнику электропита-

ния 3N/PE 400В 50Гц (трехфазная сеть с нейтральным проводом).

Заземляющий провод имеющий информационную наклейку «РЕ» подключите к системе

заземления соответствующей типу TN-S или TN-C-S по ГОСТ Р 50571.2-94 (МЭК364).

На фазные провода установлены информационную наклейку «L1», «L2» и «L3».

На нейтральный провод установлена информационная наклейка «N».

Электропитание к пароконвектомату подведите от распределительного щита через уст-

ройство защитного отключения, реагирующее на ток срабатывания 30 мА и имеющий рабочий

ток 25А. Устройство защитного отключения должен обеспечивать гарантированное отключение

всех полюсов от сети питания и должен быть подключен непосредственно к зажимам питания,

иметь зазор между контактами не менее 3 мм на всех полюсах. Номинальное поперечное се-

чение подводящих кабелей питания должно быть не менее 2,5 мм

. Монтаж и подключение

произвести так, чтобы был невозможен доступ к токопроводящим частям без применения инст-

рументов;

- проведите ревизию соединительных устройств электрических цепей пароконвектомата

(винтовых и безвинтовых зажимов), при выявлении ослабления подтянуть или подогнуть до

нормального контактного давления;

- подключите пароконвектомат к эквипотенциальной системе. Для этого на основании па-

роконвектомата рядом с кабельным вводом предусмотрен зажим, обозначенный знаком .

Сечение подводящего провода эквипотенциального зажима должна быть не менее 4,0мм².

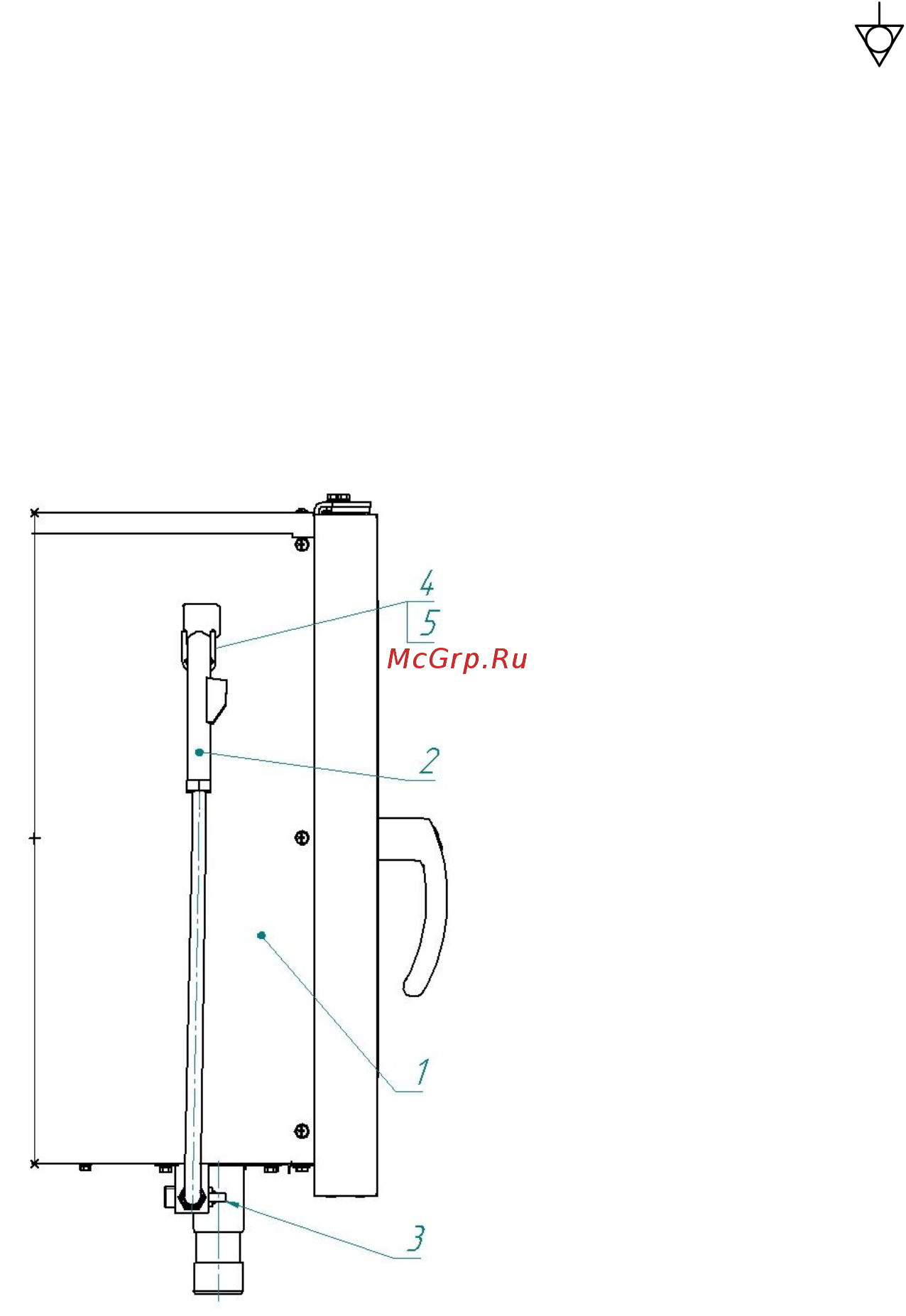

- установите душевое устройство на ПКА. Установку производить следующим образом

(см. рис. 6):

1. Подсоедините шланг душевого к устройство 2 к крану 3.

2. Установить на левую стенку кронштейн 4 и зафиксировать его при помощи вин-

тов 5.

Внимание! При долгом пребывании пароконвектомата в нерабочем состоянии ре-

комендуется перекрывать кран 3.

Сдача в эксплуатацию смонтированного пароконвектомата оформляется по установлен-

ной форме, так же оформить гарантийные талоны в паспорте на изделие.

Рис. 6.
