Aeronik ASI-18HS1 / ASO-18HS1 [21/27] Схема установки с размерами
![Aeronik ASI-18HS1 / ASO-18HS1 [21/27] Схема установки с размерами](/views2/1332229/page21/bg15.png)

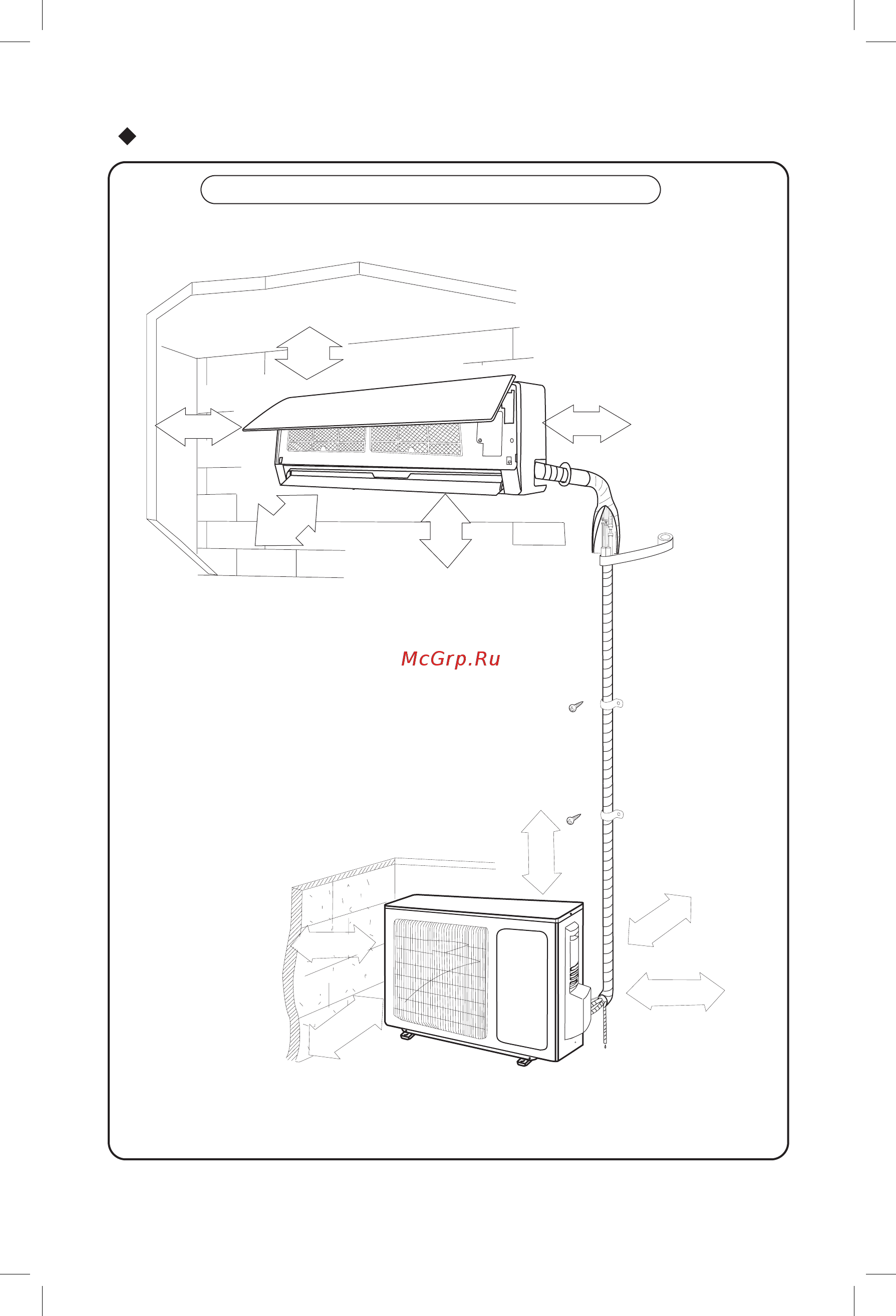

Схема установки с размерами
19
Расстояние до стены
Не менее 2 м
Не менее 30 см
Схема установке с размерами
Расстояние до потолка
Расстояние до стены
Расстояние до стены
Сторона
воздуховыпускного
отверстия
Расстояние до пола
Более
2.5 м
Более
3 м
Более15 см
Более15 см
Более
15 см
Расстояние до препятствия
Сторона воздуховыпускного отверстия
Расстояние до стены
Сторона воздухозаборника
Не менее 30 см
Не менее 50 см
Не менее 50 см
ПРИМЕЧАНИЕ:
Размеры места, подходящего для правильной установки,
включают минимально допустимые расстояния
до соседних объектов
Установка внутреннего блока двойной сплит-системы
приведена на примере одного блока,
второй блок устанавливается аналогично первому.
