ПАРАМЕТРЫ, ИЗМЕРЯЕМЫЕ ВО ВРЕМЯ ТЕСТОВОГОЗАПУСКА
Во время тестового запуска необходимо измерять следующие параметры:
1) Напряжение и рабочий ток
2) Давления:
на выходе;
на входе.
3) Температуры:
воздуха (или воды) за конденсатором и за испарителем;
воздуха (или воды ) перед конденсатором ииспарителем;
температуру парообразного хладагента после компрессора ;
температуру парообразного хладагента перед компрессором ;
температуру жидкого хладагента перед вентилем , регулирующим давление и
4) расход холодильного агента , поступающего в испаритель (перед
терморегулирующим вентилем).

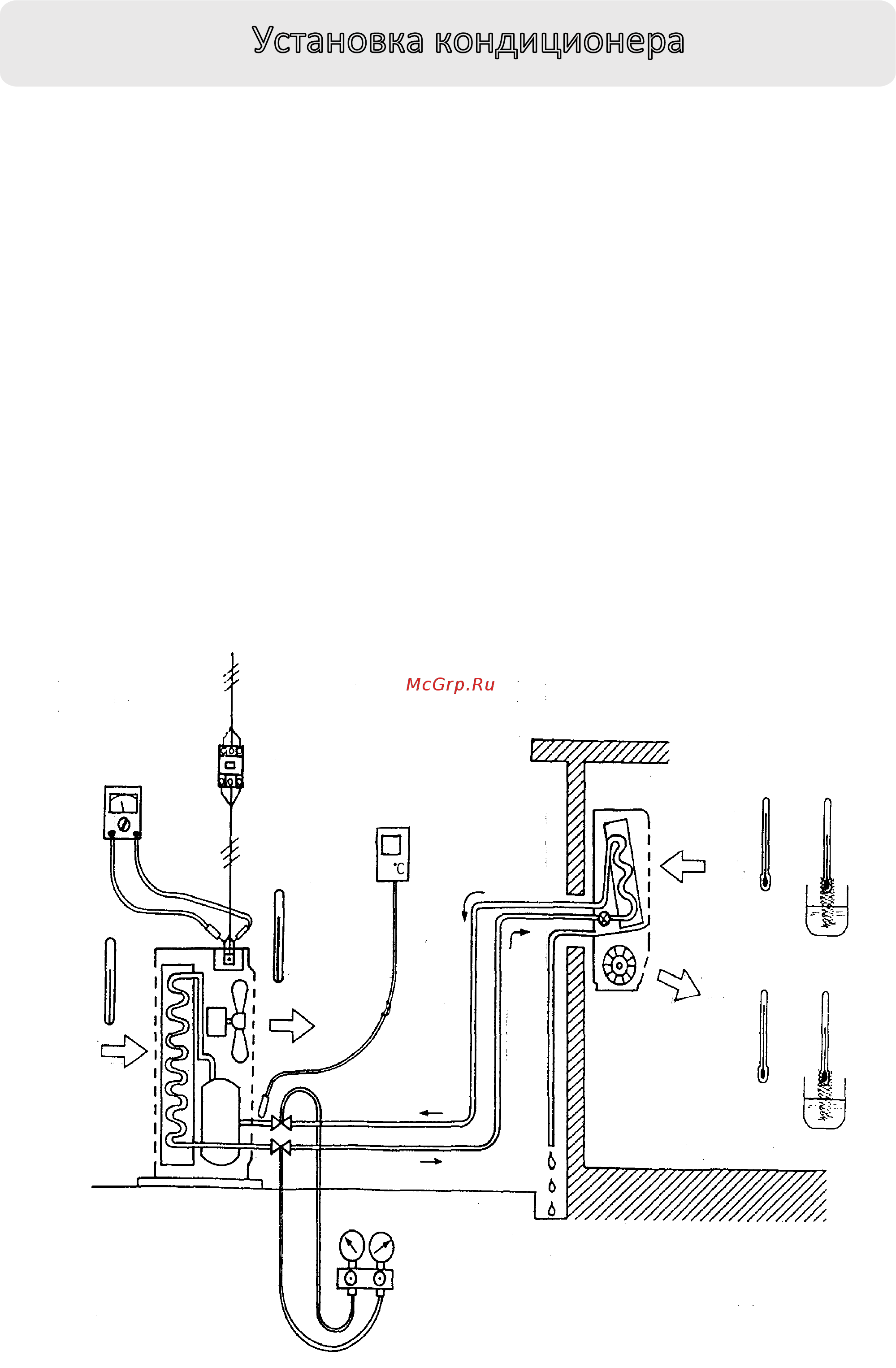

Рис. 8.1. Измеряемые
параметры и применяемые приборы
Установка кондиционера
Тестр
Тестр
Контактный
термометр
вход
воздуха
Выход
воздуха
вход
воздуха
выход
воздуха
Манометры
ТСШ
ТСШ
ТСШ
ТВШ
ТВШ
ТСШ
Замер температур
ТСШ -Термометр с сухим шариком
ТВШ- Термометр с влажным шариком
26
