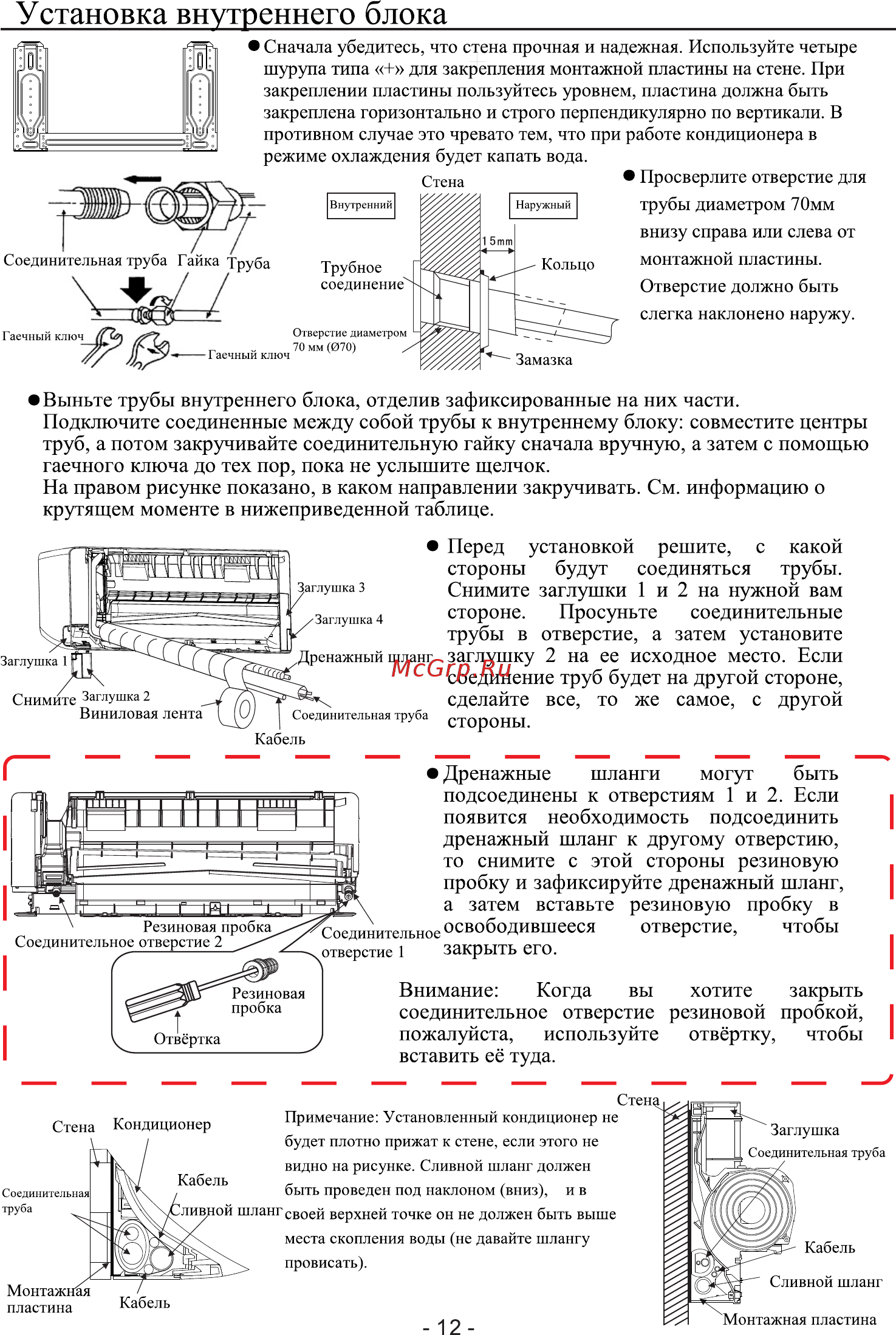

Установка внутреннего блока Сначала убедитесь что стена прочная и надежная Используйте четыре шурупа типа для закрепления монтажной пластины на стене При закреплении пластины пользуйтесь уровнем пластина должна быть закреплена горизонтально и строго перпендикулярно по вертикали В противном случае это чревато тем что при работе кондиционера в режиме охлаждения будет капать вода Просверлите отверстие для Стена трубы диаметром 70мм внизу справа или слева от монтажной пластины Отверстие должно быть слегка наклонено наружу Выньте трубы внутреннего блока отделив зафиксированные на них части Подключите соединенные между собой трубы к внутреннему блоку совместите центры труб а потом закручивайте соединительную гайку сначала вручную а затем с помощью гаечного ключа до тех пор пока не услышите щелчок На правом рисунке показано в каком направлении закручивать См информацию о крутящем моменте в нижеприведенной таблице Перед установкой решите с какой стороны будут соединяться трубы Снимите заглушки 1 и 2 на нужной вам стороне Просуньте соединительные трубы в отверстие а затем установите заглушку 2 на ее исходное место Если соединение труб будет на другой стороне сделайте все то же самое с другой стороны Дренажные шланги могут быть подсоединены к отверстиям 1 и 2 Если появится необходимость подсоединить дренажный шланг к другому отверстию то снимите с этой стороны резиновую пробку и зафиксируйте дренажный шланг а затем вставьте резиновую пробку в отверстие чтобы Соединительное освободившееся отверстие 1 закрыть его Резиновая пробка Соединительное отверстие 2 Резиновая пробка Отвёртка вы закрыть Внимание Когда хотите соединительное отверстие резиновой пробкой пожалуйста используйте отвёртку чтобы вставить её туда Стен Стена Кондиционер Примечание Установленный кондиционер нс будет плотно прижат к стене если этого не видно на рисунке Сливной шланг должен быть проведен под наклоном вниз и в своей верхней точке он не должен быть выше места скопления воды нс давайте шлангу провисать 12
