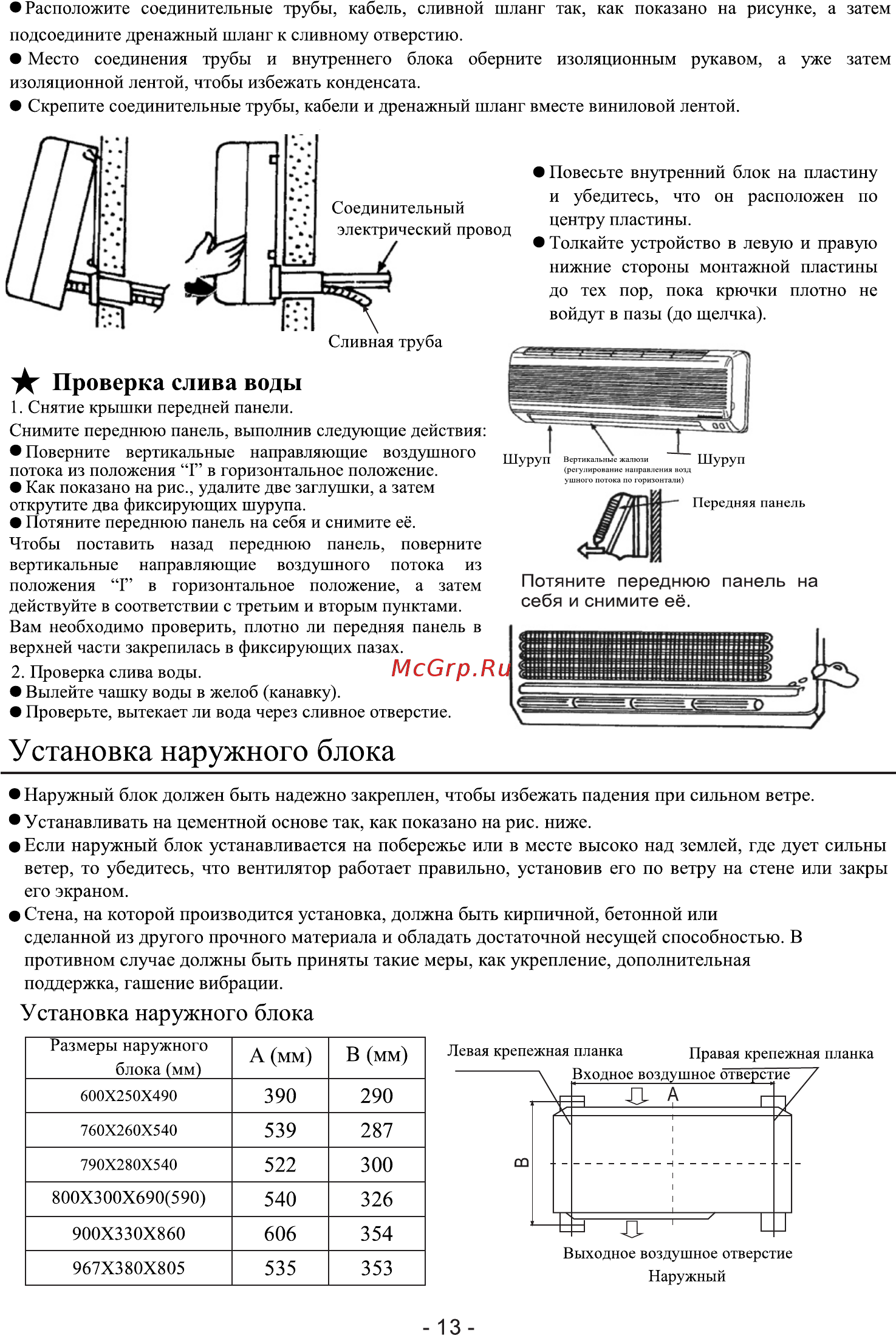

Расположите соединительные трубы кабель сливной шланг так как показано на рисунке а затем подсоедините дренажный шланг к сливному отверстию Место соединения трубы и внутреннего блока оберните изоляционным рукавом а уже затем изоляционной лентой чтобы избежать конденсата Скрепите соединительные трубы кабели и дренажный шланг вместе виниловой лентой Повесьте внутренний блок на пластину и убедитесь что он расположен по центру пластины Толкайте устройство в левую и правую нижние стороны монтажной пластины до тех пор пока крючки плотно не войдут в пазы до щелчка Соединительный электрический провод Сливная труба Проверка слива воды 1 Снятие крышки передней панели Снимите переднюю панель выполнив следующие действия Поверните вертикальные направляющие воздушного потока из положения I в горизонтальное положение Как показано на рис удалите две заглушки а затем открутите два фиксирующих шурупа Потяните переднюю панель на себя и снимите её Чтобы поставить назад переднюю панель поверните вертикальные направляющие воздушного потока из положения I в горизонтальное положение а затем действуйте в соответствии с третьим и вторым пунктами Вам необходимо проверить плотно ли передняя панель в верхней части закрепилась в фиксирующих пазах 2 Проверка слива воды Вылейте чашку воды в желоб канавку Проверьте вытекает ли вода через сливное отверстие Передняя панель Потяните переднюю панель на себя и снимите её Установка наружного блока Наружный блок должен быть надежно закреплен чтобы избежать падения при сильном ветре Устанавливать на цементной основе так как показано на рис ниже Если наружный блок устанавливается на побережье или в месте высоко над землей где дует сильны ветер то убедитесь что вентилятор работает правильно установив его по ветру на стене или закры его экраном Стена на которой производится установка должна быть кирпичной бетонной или сделанной из другого прочного материала и обладать достаточной несущей способностью В противном случае должны быть приняты такие меры как укрепление дополнительная поддержка гашение вибрации Установка наружного блока Размеры наружного Ол ока м м д ц м 600X250X490 390 290 760X260X540 539 287 790X280X540 522 300 800X300X690 590 540 326 900X330X860 606 354 967X380X805 535 353 Левая крепежная планка Правая крепежная планка ч Входное воздушное отвеостие г 00 я П А г 1 I I I Е I I I И С Наружный 13 д
