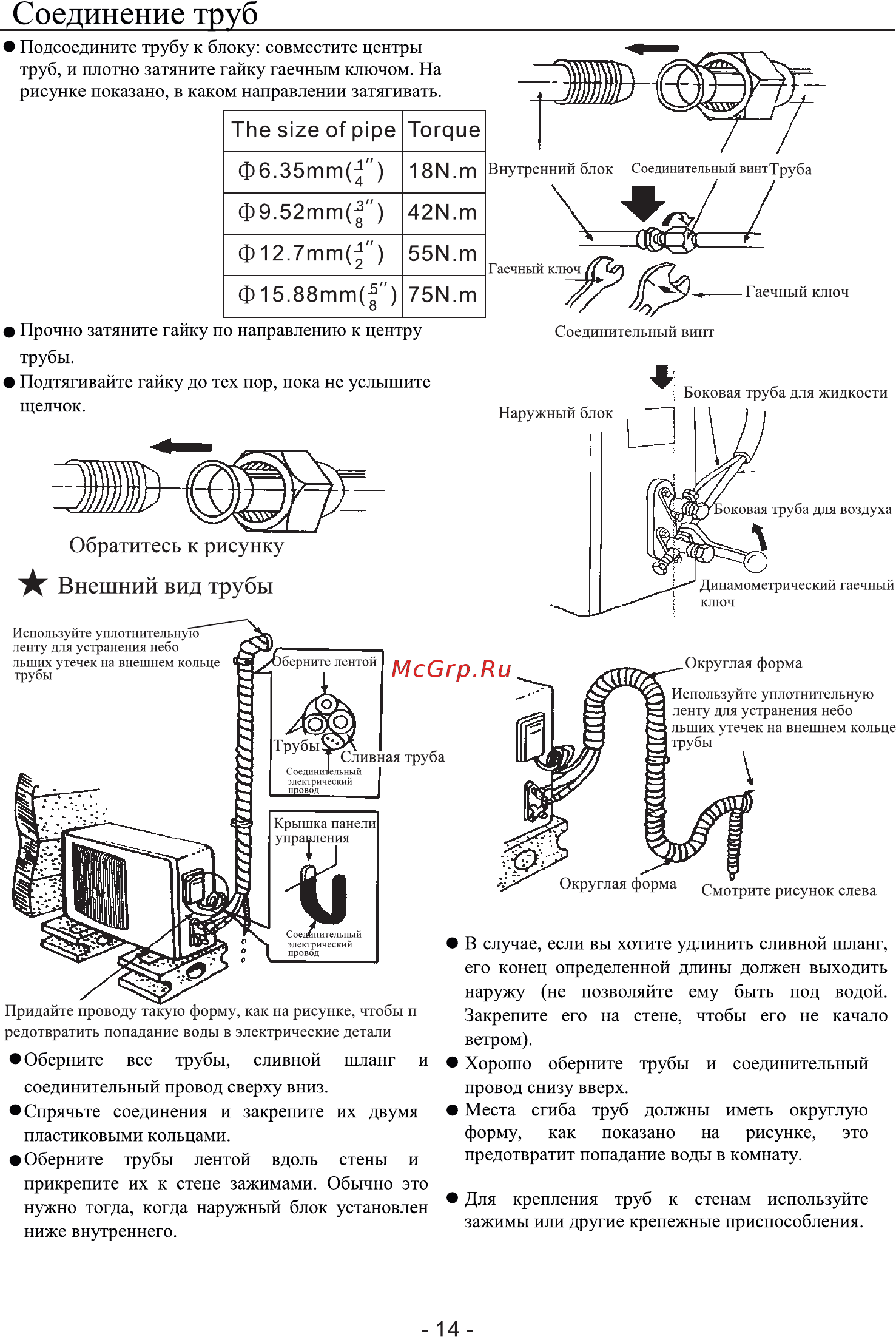

Соединение труб Подсоедините трубу к блоку совместите центры труб и плотно затяните гайку гаечным ключом На рисунке показано в каком направлении затягивать Тйе э ге оТ р ре Тогрие фб Збтт 18М т ф9 52тт Г 42Ы т ф12 7тт У 55Ы т ф15 88тт Г о 75М т Прочно затяните гайку по направлению к центру трубы Подтягивайте гайку до тех пор пока не услышите щелчок Соединительный винт Боковая труба для жидкости Наружный блок оковая труоа для воздуха Обратитесь к рисунку Внешний вид трубы Используйте уплотнительную ленту для устранения небо льших утечек на внешнем кольце трубы Динамометрический гаечный ключ бериите лентой Округлая форма Используйте уплотнительную ленту для устранения небо льших утечек на внешнем кольце Трубы Сливная труба Крышка панели управления Округлая форма Смотрите рисунок слева электрический провод Придайте проводу такую форму как на рисунке чтобы п редотвратить попадание воды в электрические детали В случае если вы хотите удлинить сливной шланг его конец определенной длины должен выходить наружу не позволяйте ему быть под водой Закрепите его на стене чтобы его не качало ветром Хорошо оберните трубы и соединительный провод снизу вверх Места сгиба труб должны иметь округлую форму как показано на рисунке это предотвратит попадание воды в комнату Оберните все трубы сливной шланг и соединительный провод сверху вниз Спрячьте соединения и закрепите их двумя пластиковыми кольцами Оберните трубы лентой вдоль стены и прикрепите их к степе зажимами Обычно это нужно тогда когда наружный блок установлен Для крепления труб к стенам используйте зажимы или другие крепежные приспособления ниже внутреннего 14
