• 78 •

Система MRV III-C, MRV III-C

plus

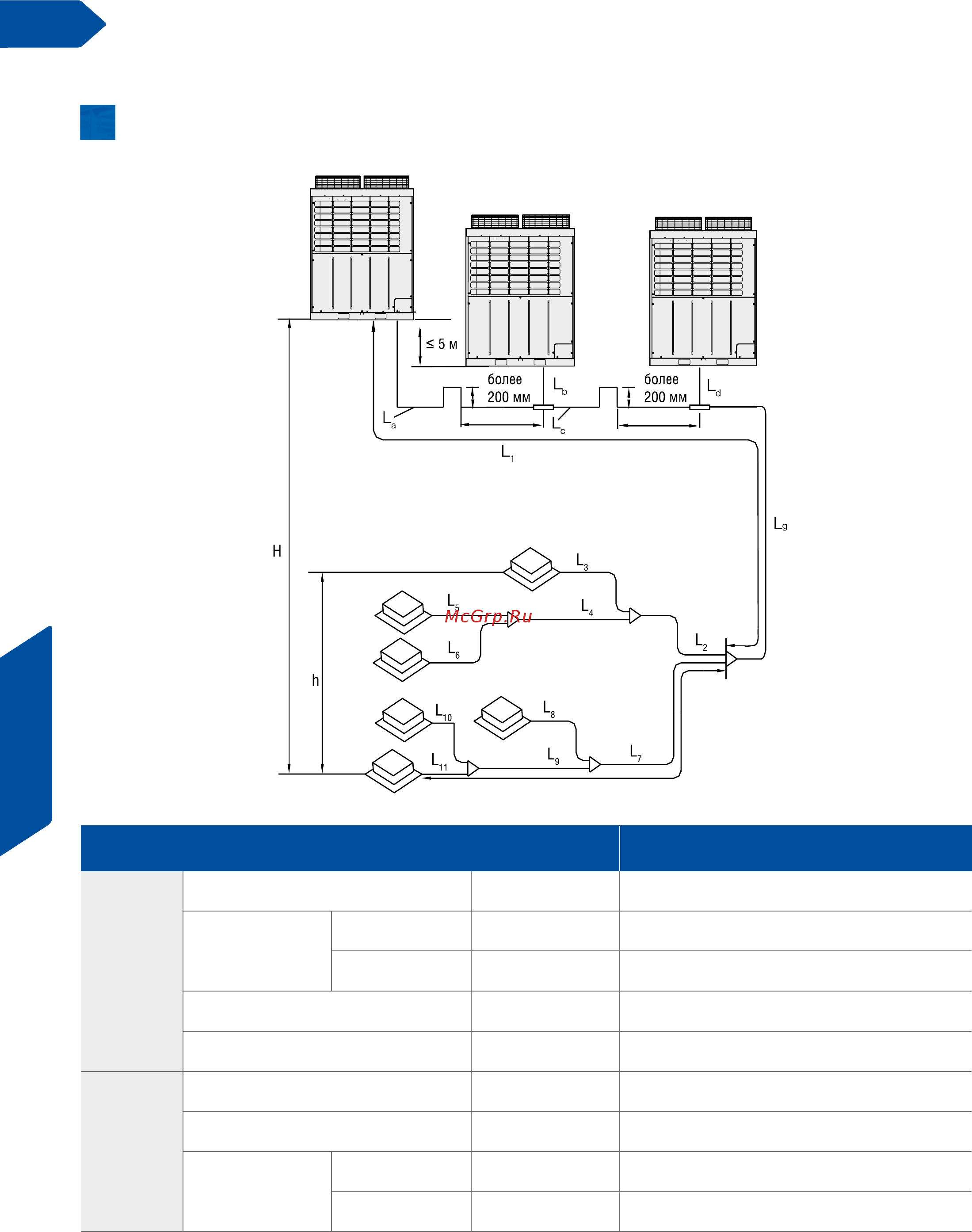

Максимальная длина и перепады высот Обозначения участков труб

Длина, м

Суммарная, с учетом всех ответвлений 300

La+Lb+Lc+Ld+Le+Lf+Lg+L2+L3+L4+L5+L6+L7+L8+L

9+L10+L11

Между наружным и

самым дальним вну-

тренним блоком

реальная 150 L1+L7+L9+L11

эквивалентная 175 (с учетом поворотов и рефнетов)

Между первым рефнетом и самым даль-

ним внутренним блоком

40 L7+L9+L11

Между наружным блоком и первым реф-

нетом

110 Lg

Перепад, м

Между наружными блоками 5

Между внутренними блоками 15 h

Между наружными и

внутренним блоками

наружный выше 50 H-

наружный ниже 40 H+

Технические данные наружных блоков и схемы

МАКСИМАЛЬНЫЕ ДОПУСТИМЫЕ ДЛИНЫ ТРАСС

Технические данные наруж-

ных блоков и схемы
