Наружные блоки соединяются между собой параллельно посредством 3-х жильного экранированного кабеля МКЭШ 3х0,75.
2. Соединение наружного блока с внутренним, а также всех внутренних между собой выполняется также параллельно, но
посредством 2-х жильного экранированного кабеля МКЭШ 2х0,75-2.
Подключение проводного пульта управления к внутренним блокам может выполняться 3-мя способами:
A. 1 пульт - несколько внутренних блоков (групповое управление): один проводной пульт управляет группой, объединяющей от
2 до 16 внутренних блоков. На схеме показано, что по этому способу подключены блоки 1~5. Блок 5, который непосредственно
подсоединен к пульту управления, является ведущим внутренним блоком, а все остальные - ведомыми. Проводной пульт и
ведущий блок соединяются 3-х жильным кабелем; соединение внутренних блоков между собой выполняется 2-х жильным
кабелем.
В. 1 пульт - 1 внутренний блок. Этим способом на примере схемы подключены блоки 6~19. Каждый внутренний блок соединя-
ется с проводным пультом с помощью 3-х жильного кабеля.
С. 2 пульта - 1 внутренний блок. По этому способу выполнено подключение блока 20. Любой из двух пультов может быть назна-
чен ведущим, при этом другой пульт будет ведомым. Ведущий и ведомый пульты, а также ведущий пульт и внутренний блок
соединяются с помощью 3-х жильного кабеля.
Межблочный кабель между внутренними и наружными блоками, а так же центральным пультом управления подключается к
клеммам P, Q.

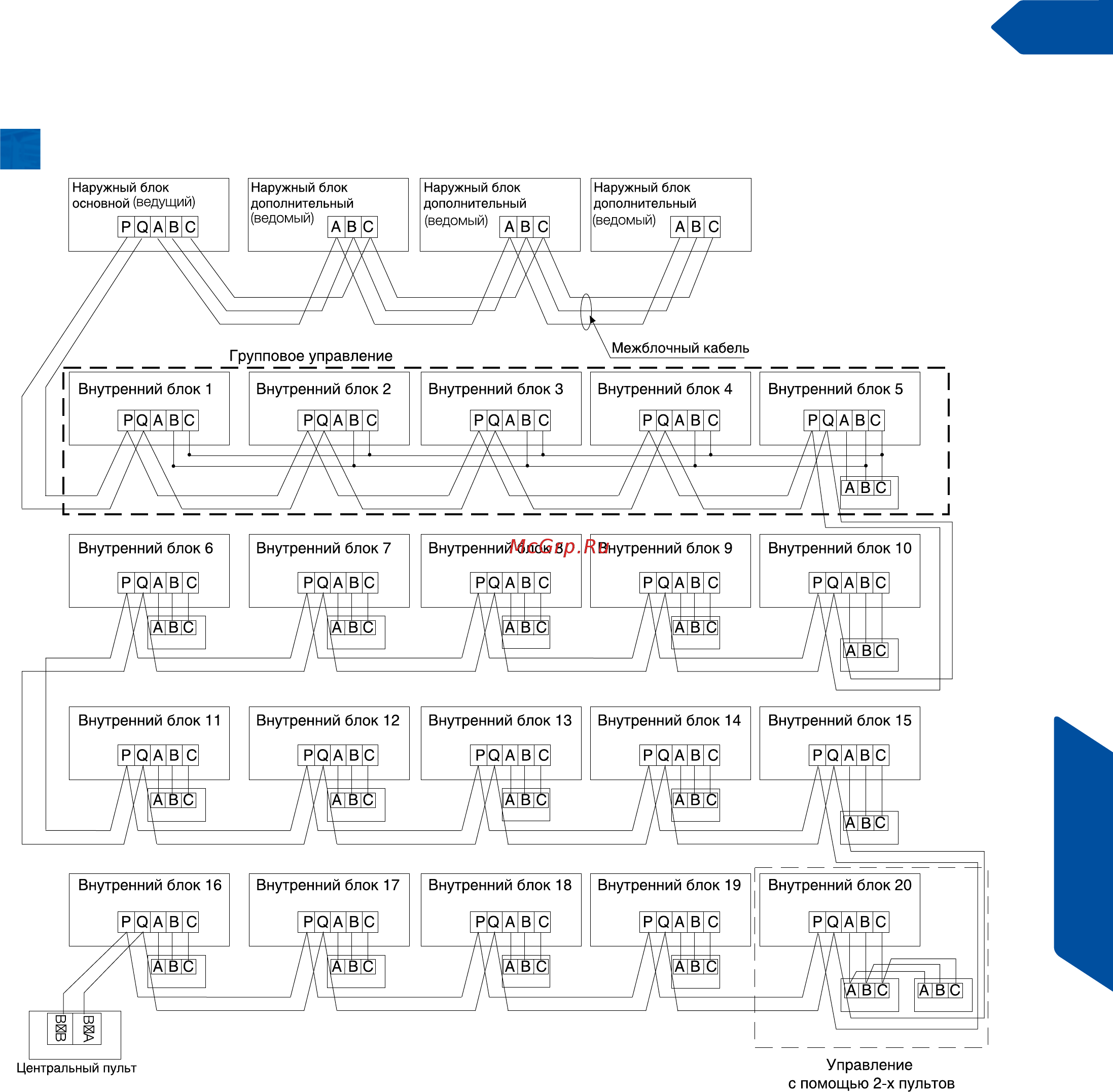

Схема подключения коммуникационного кабеля
