31

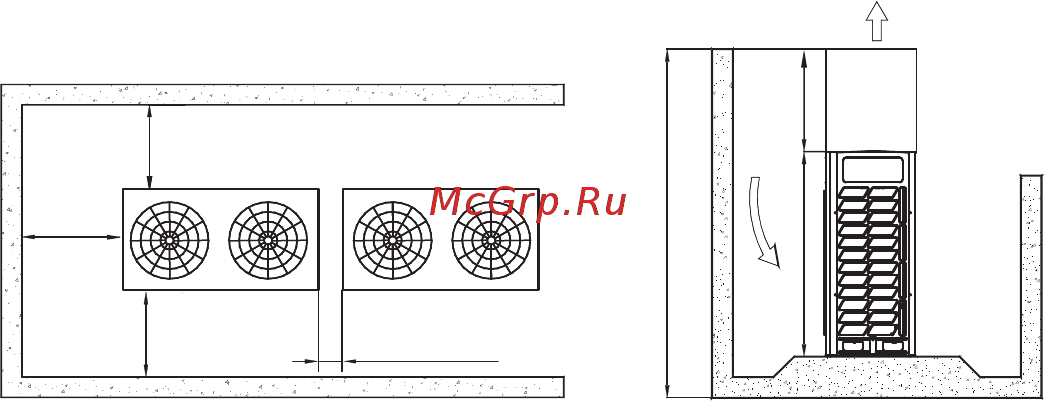

Наружные блоки ниже, чем окружающие объекты
Если наружные блоки ниже, чем окружающие объекты, необходимо предотвратить смешива-
ние нагретого воздуха с холодным. Для этого необходимо установить дополнительный воз-
духовод. Его высота равна HD=H–h, где HD — высота воздуховода, H — высота препятствия,
h — высота наружного блока.
>1 м
100-500 мм
>1 м
>1 м
h
H
Передняя
панель
H-h
Внимание!
Вентилятор наружного блока не имеет достаточного статического давления для
слишком высокого воздуховода. Высота воздуховода должна быть менее 3 м.
