МонтаЖ

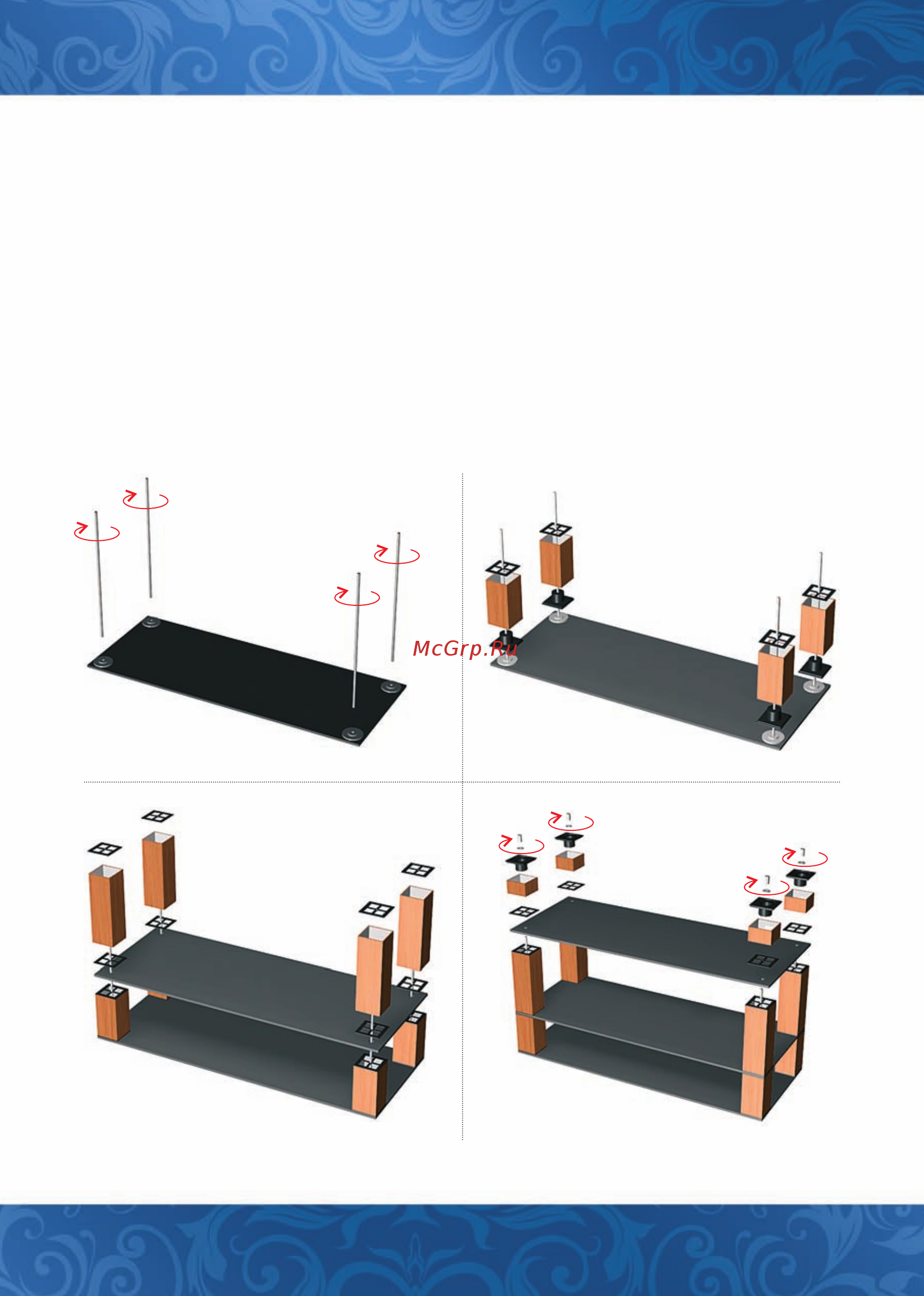

1. Положить столешницу, как показано на рис. 1. Прикрутить шпильки.

2. На шпильки установить трубы профильные 1 с шайбами узлов разрыва и узла-

ми разрыва, согласно рис. 2.

3. Наложить полку.

4. На шпильки установить трубы профильные 2 с шайбами узлов разрыва. (См.

рис. 3)

5. Наложить полку.

6. На шпильки установить трубы профильные 3 с шайбами узлов разрыва и узла-

ми разрыва. (См. рис. 4)

7. Закрепить конструкцию с помощью шайб и гаек. (См. рис. 4)

8. Перевернуть готовое изделие на опоры.

рис. 1 рис. 2

рис. 3 рис. 4
