10

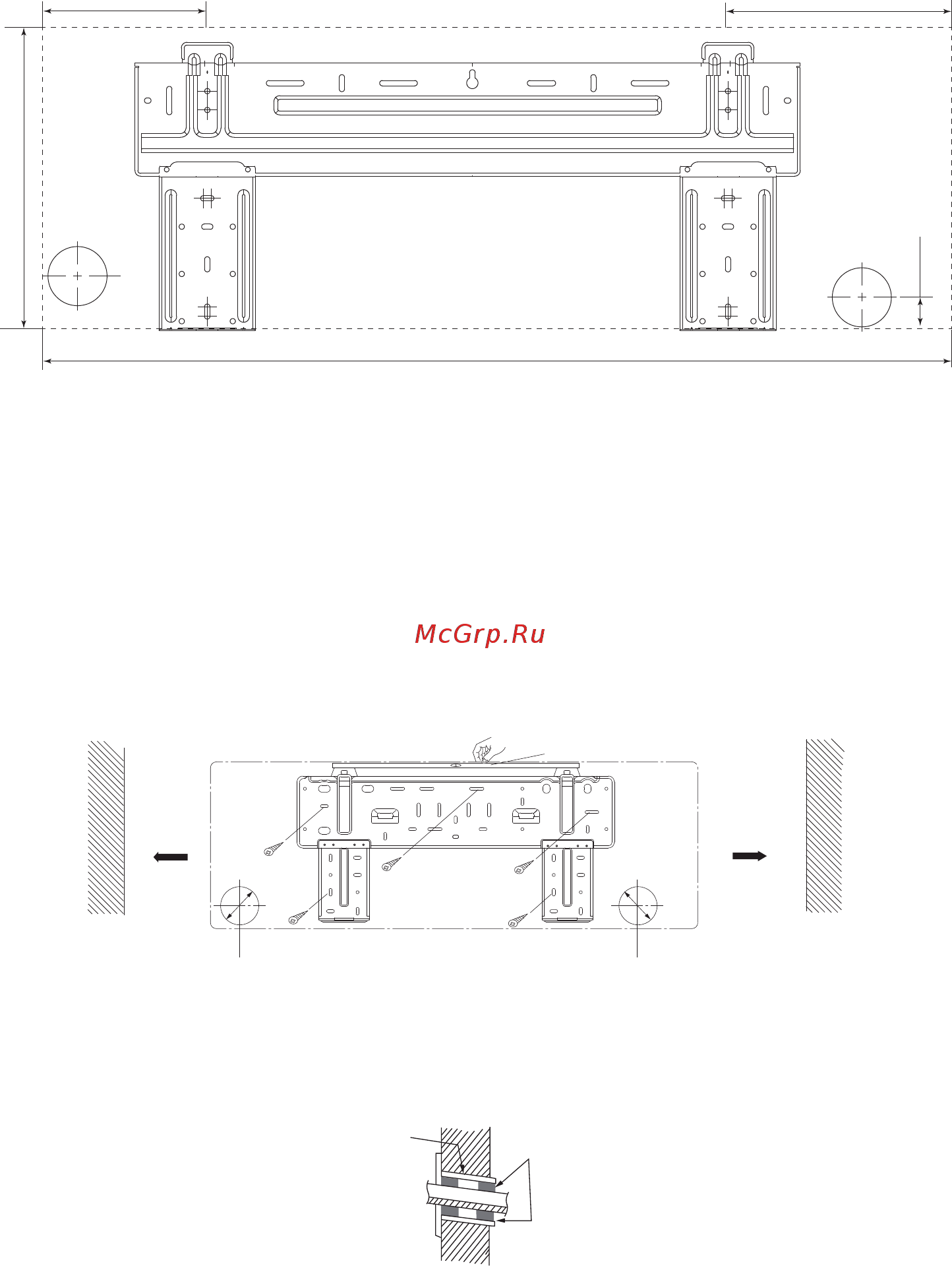

LS-MHE24KMA2
335
219
1080
47
300
Отверстие для трубопроводов
хладагента Ø 65
Отверстие для трубопроводов
хладагента Ø 65
Контур внутреннего блока
обозначен прерывистой линией
Установка монтажной панели
• Установите монтажную панель на стену, сохраняя горизонтальное положение. Проверяйте
правильность монтажа с помощью уровня.
• В кирпичную или бетонную стену предварительно установите дюбели. Просверлите в стене
5–8 (в зависимости от модели кондиционера) отверстий диаметром 5 мм. Вставьте в отвер-
стия дюбели. Сверлите отверстия и закрепляйте монтажную панель с учетом отверстий в
монтажной панели и структурой стены.
• Закрепите монтажную панель при помощи 5–8 (в зависимости от модели кондиционера)
винтов типа «А».
Стена Стена
Левое отверстие
для трубопроводов
Правое отверстие
для трубопроводов
Уровень
Расстояние до
стены 120 мм
и более
Расстояние до
стены 120 мм
и более
Пунктирной линией обозначен контур внутреннего блока
• Просверлите в стене для прокладки коммуникаций одно отверстие Ø65 мм с небольшим
уклоном наружу. Всегда используйте монтажную гильзу или кабель-канал для защиты тру-
бопроводов в стене.
Монтажная
гильза
Внутренняя
сторона
Внешняя
сторона
Уплотнительная
подушка
