Tosot T18H-SLEu / I / T18H-SLEu / O [8/12] Подключение фреонопровода вакуумировние

— 8 —

Подключение фреонопровода. Вакуумировние

●Не допускайте перекручивания и заломов трубы.

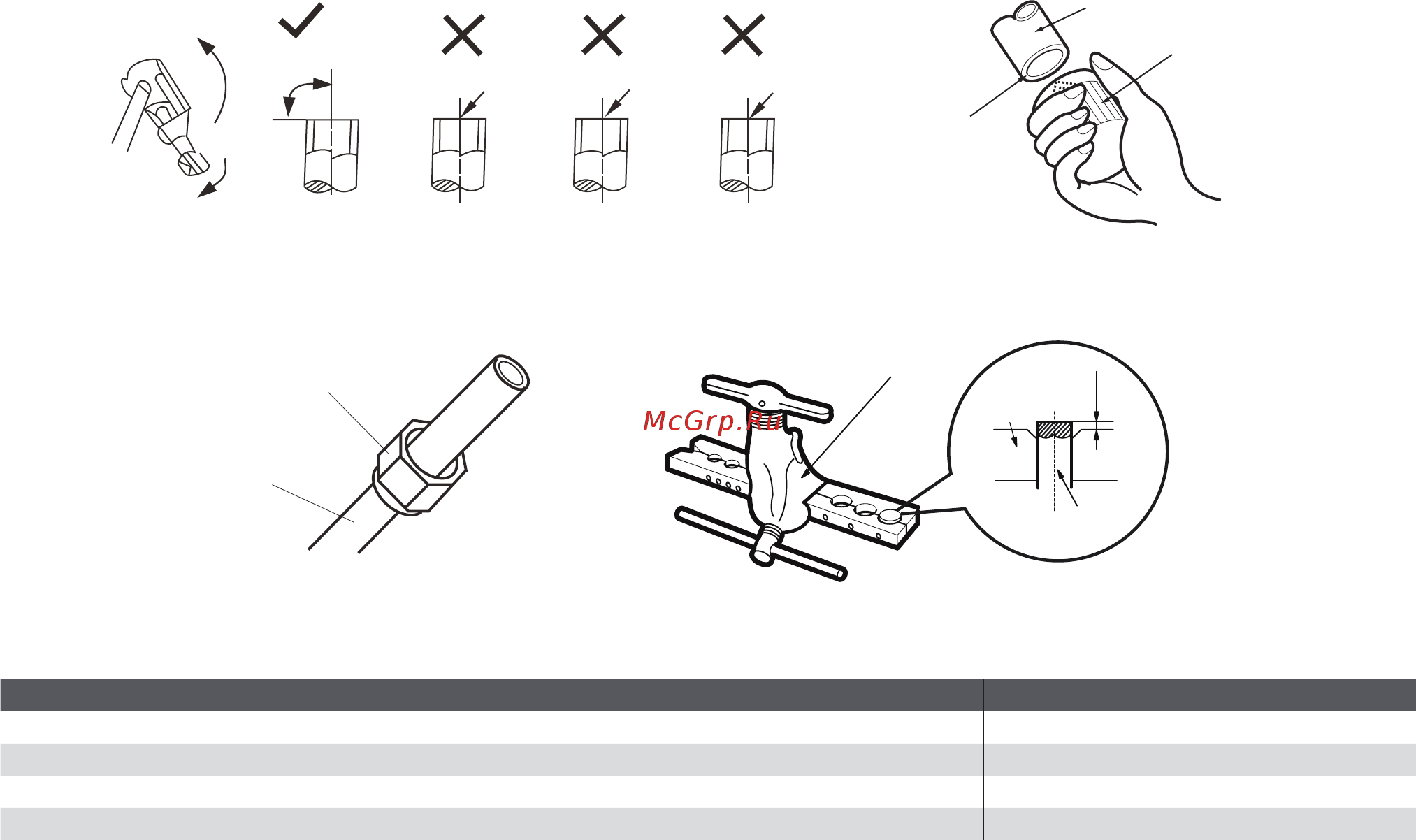

Отрежьте нужную длину трубы. Угол среза должен быть ровным и без заусенцев и трещин. Обработайте края

среза. Удалите заусенцы.

ɋɤɨɲɟɧɧɵɣ

90°

ɒɟɪɨɯɨɜɚɬɵɣ

Ɂɚɭɫɟɧɰɵ

Ɍɪɭɛɚ

Ɋɢɦɦɟɪ

ɋɪɟɡ

● Снимите гайки-заглушки с 2- и 3-ходового вентилей наружного блока. Оденьте их на трубу и развальцуйте ее

с помощью развальцовщика.

Ƚɚɣɤɚ

Ɍɪɭɛɚ

Ɋɚɡɜɚɥɶɰɨɜɳɢɤ

Ɍɪɭɛɚ

"Ⱥ"

Ɏɨɪɦɚ

● Размер вальцовочного края отличается в зависимости от диаметра трубы, в соответствии с приведенной

ниже таблицей.

Диаметр трубопровода, Ø (мм) Максимальный размер, мм Максимальный размер, мм

Ø 1/4 (6,35) 1,3 0,7

Ø 3/8 (9,53) 1,6 1

Ø 1/2 (12,7) 1,8 1

Ø 5/8 (15,8) 2,4 2,2
