Перевод электропитания машины с трехфазной электросети 400 В на

однофазную электросеть 230 В, 30 А (2 провода + земля)

1. Снять крышку электрораспределительной коробки на задней панели

машины.

2. Удалить пластмассовую пробку из отверстия в задней части машины.

3. Установить кабельный зажим, поставляемый с машиной, в отверстие.

4. Проложить кабель питания через отверстие (см. рисунок выше).

5. На клеммной колодке отключить черно/белый провод от L2 и подключить к

клемме L1.

6. Отключить черно/красный провод от L3 и подключить к клемме L1.

7. Расположите по одной наклейке 506113 (входят в комплект поставки), около

каждой таблички с серийными номерами, предварительно указав на них

используемый вольтаж.

8. Расположите наклейку 801813 (входит в комплект поставки), под

электрораспределительной коробкой на задней панели машины.

9. Присоединить провода шнура питания, как показано на рисунке.

10. Затянуть кабельный зажим на шнуре питания.

11. Установите крышку электрораспределительной коробки.

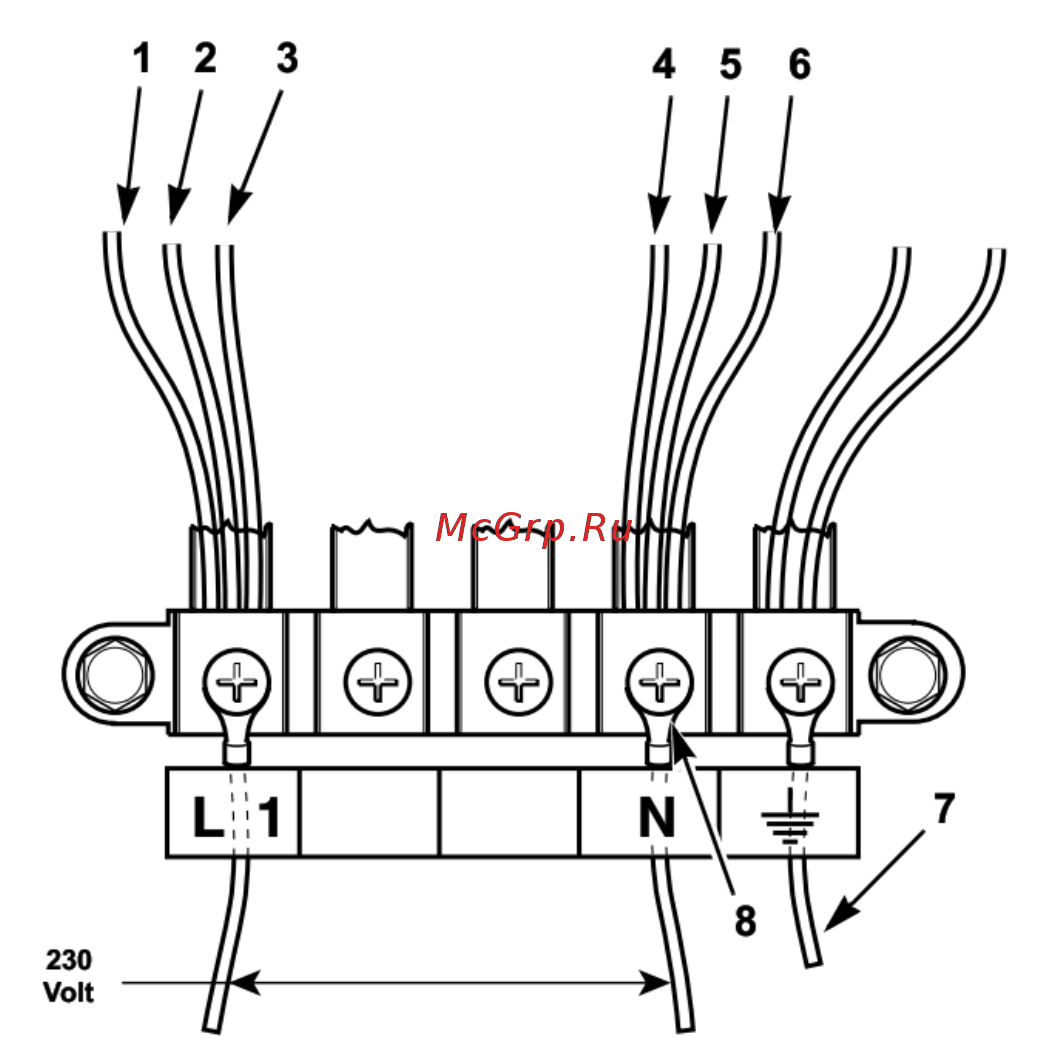

КОЛОДКА ЭЛЕКТРОПИТАНИЯ

(Подключение к однофазной сети 230В ).

1 – Черный провод.

2 – Бело-черный провод.

3 – Черно-белый провод.

4 – Бело-красныйпровод

5 –Черно-красныйпровод.

6 –Белыйпровод.

7 – Заземление.

8 –.Нейтраль
