— 22 —

Установка внутреннего блока.

• Фреонопровод может подводиться к внутреннему блоку сзади, снизу, слева или справа как показано на

рисунке. Если фреонопровод подводится снизу, справа или слева, то необходимо удалить соответствую-

щую заглушку на корпусе блока.

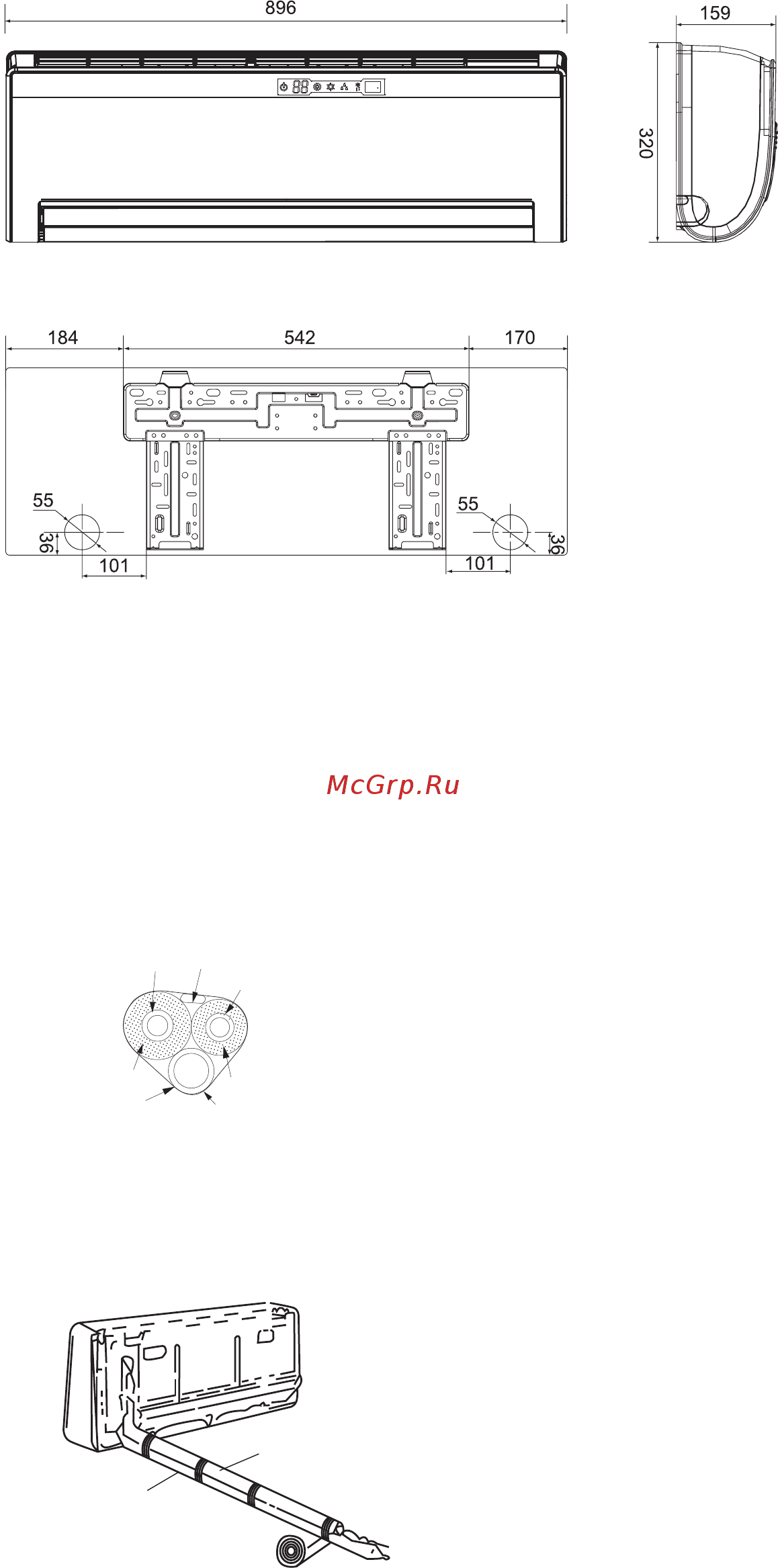

• Приложите монтажную панель к стене и выровняйте по уровню. Это очень важно, чтобы обеспечить нор-

мальный отвод конденсата.

•

Закрепите монтажную пластину на стене при помощи винтов.

• Чуть ниже монтажной панели просверлите отверстие в стене диаметром 55 мм с углом

наклона 5-10 мм (см. рисунок) для того, чтобы обеспечить естественный отвод конден-

сата. В зависимости от толщины стены отрежьте необходимую длину трубы, которую вы

будете использовать как стенную проходку. Рекомендуется делать длину на 3-5 мм боль-

ше, чем толщина стены.

• Определите и отрежьте медный трубопровод необходимой длины. Выполните теплоизо-

ляцию фреонопровода как показано на рисунке.

ɝɚɡɨɜɵɣ

ɬɪɭɛɨɩɪɨɜɨɞ

ɷɥɟɤɬɪɢɱɟɫɤɢɣ

ɤɚɛɟɥɶ

ɠɢɞɤɨɫɬɧɵɣ

ɬɪɭɛɨɩɪɨɜɨɞ

ɢɡɨɥɹɰɢɹ

ɬɪɭɛɨɩɪɨɜɨɞ

ɫɥɢɜɚɤɨɧɞɟɧɫɚɬɚ

ɦɨɧɬɚɠɧɵɣ

ɫɤɨɬɱ

• Отрежьте кабель необходимой длины и сечения. Уложите и закрепите его вдоль фреоно-

провода, как показано на рисунке.

ƟƼƿƭƺƻƼƺƮƺưǇ

ƒƼƱƹƬƲƹǇƵ

ƾƼƿƭƺƻƼƺƮƺư

• Определите направление отвода конденсата. Если отвод конденсата производится на

улицу, то соедините лентой фреонопровод и трубу отвода конденсата, как показано на

рисунке. Убедитесь, что труба отвода конденсата закреплена ниже фреонопровода. Если

трубопровод проходит внутри помещения, учтите, что может выделяться конденсат на
