— 23 —

внешней поверхности трубопровода. Рекомендуется теплоизолировать трубопровод от-

вода конденсата.

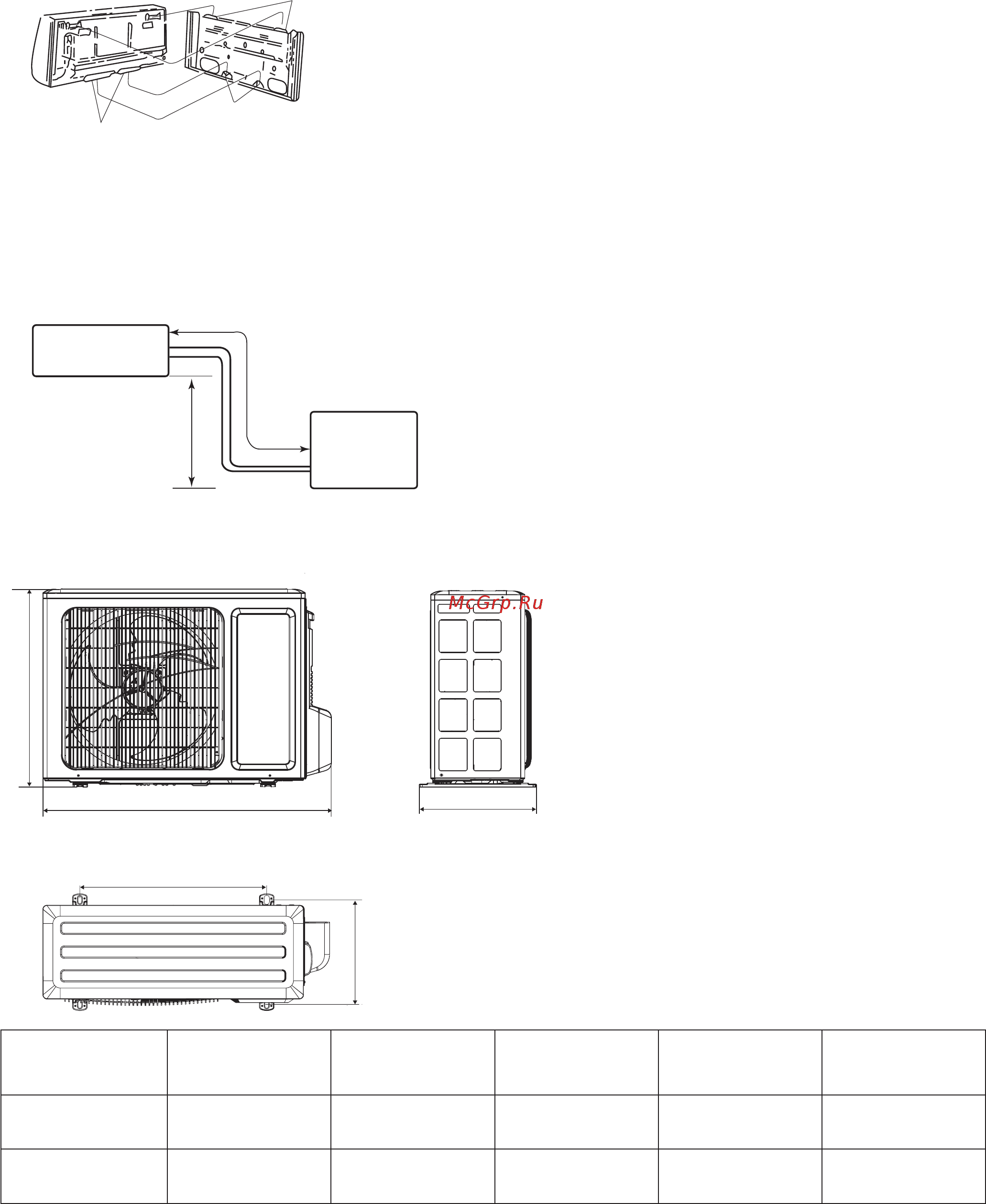

• Подайте подсоединенные провода и трубопроводы через отверстие в стене. Навесьте

внутренний блок на специальные крючки вверху монтажной панели. Крючки должны вой-

ти в предназначенные для этого пазы, расположенные на задней стенке блока. Аккуратно

уложите трубопроводы и кабели между блоком и стеной

. Опустите нижнюю часть блока,

и прижмите к стене и слегка надавите, чтобы нижние защелки монтажной панели зацепи-

лись за соответствующие элементы корпуса блока.

Ʉɪɟɩɟɠɧɚɹɩɚɧɟɥɶ

ȼɟɪɯɧɢɟɤɪɸɱɤɢ

ɇɢɠɧɢɟɤɪɸɱɤɢ

ɉɨɞɞɟɪɠɤɚɤɪɸɱɤɨɜ

• В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад вы-

сот не должен превышать максимально допустимый.

ɇɟɛɨɥɟɟɦ

ȼɧɭɬɪɟɧɢɣ

ɛɥɨɤ

ɇɚɪɭɠɧɵɣ

ɛɥɨɤ

ɇɟɛɨɥɟɟɦ

Габаритные и установочные размеры наружных блоков.

Модель ABCHD

T09H-SU/O 776 540 320 510 286

T12H-SU/O 848 540 320 540 286
