— 24 —

Установка наружного блока.

• Учтите, что центр тяжести наружного блока смещен относительно центра блока.

• Не наклоняйте блок более чем на 45 градусов при транспортировке. Не кладите блок

горизонтально и не переворачивайте его.

• Используйте дюбели для надежного крепления монтажных кронштейнов на стене.

• Используйте болты и гайки для надежного крепления блока к

кронштейнам.

• Блок и кронштейны должны быть надежно закреплены для предотвращения падения

блока при землетрясениях или шквалистых порывах ветра.

Подключение фреонопровода. Вакуумировние

• Не допускайте перекручивания и заломов трубы.

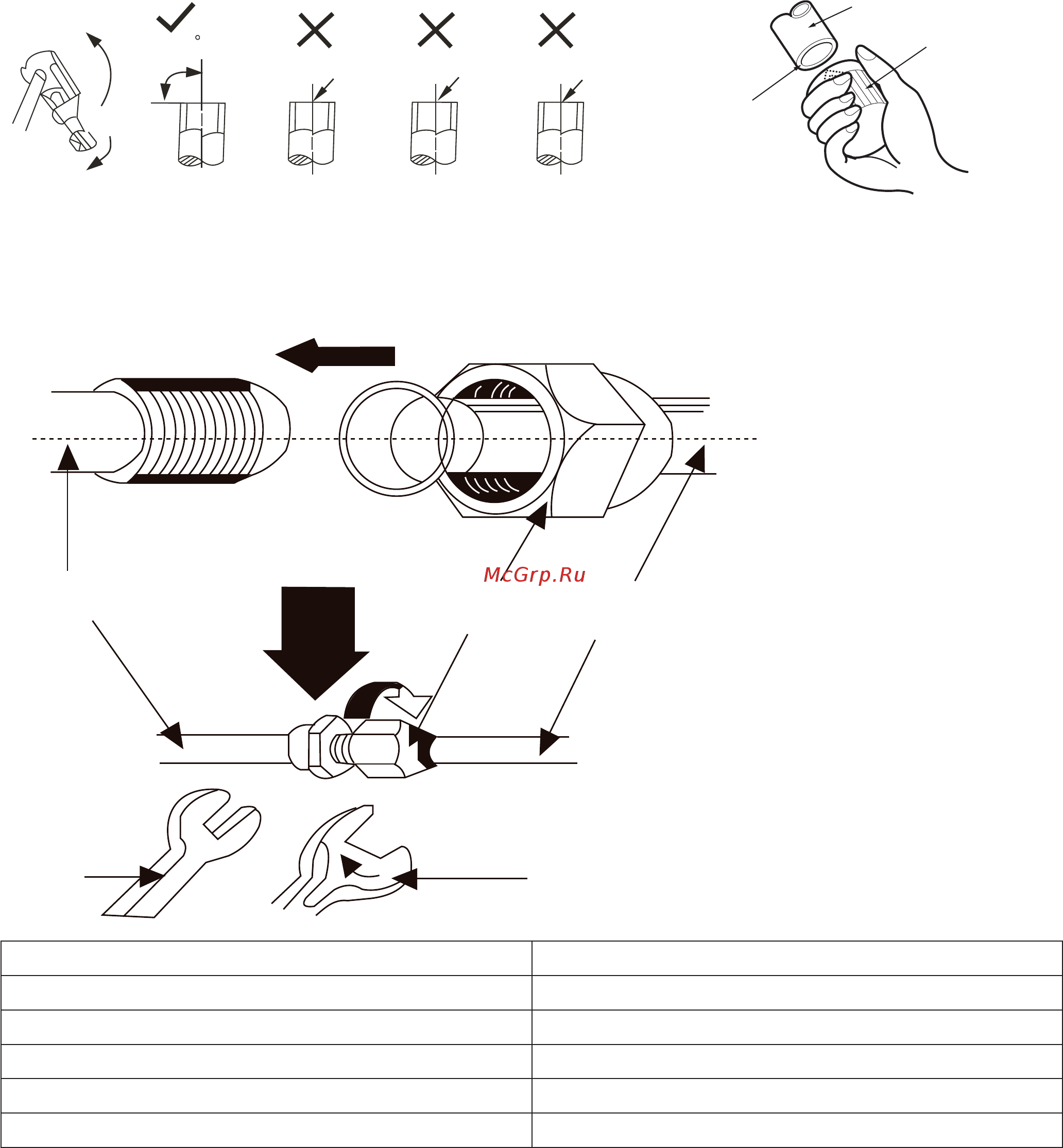

• Отрежьте нужную длину трубы. Обработайте края среза. Удалите заусенцы.

ɋɤɨɲɟɧɧɵɣ

90C

ɒɟɪɨɯɨɜɚɬɵɣ

Ɂɚɭɫɟɧɰɵ

Ɍɪɭɛɚ

Ɋɢɦɦɟɪ

ɋɪɟɡ

• Снимите гайки-заглушки с 2- и 3-ходового вентилей наружного блока. Оденьте их на тру-

бу и развальцуйте трубу.

• Подключите фреонопровод к наружному блоку. С помощью двух гаечных ключей плотно

обожмите места соединения. Моменты усилия см. в таблице ниже.

Диаметр трубопровода, мм Момент затяжки, Н×м

Ø 6,35 14-17

Ø 9,53 32-40

Ø 12,7 50-60

Ø 15,8 62-75

Ø 19,05 98-120
