— 9 —

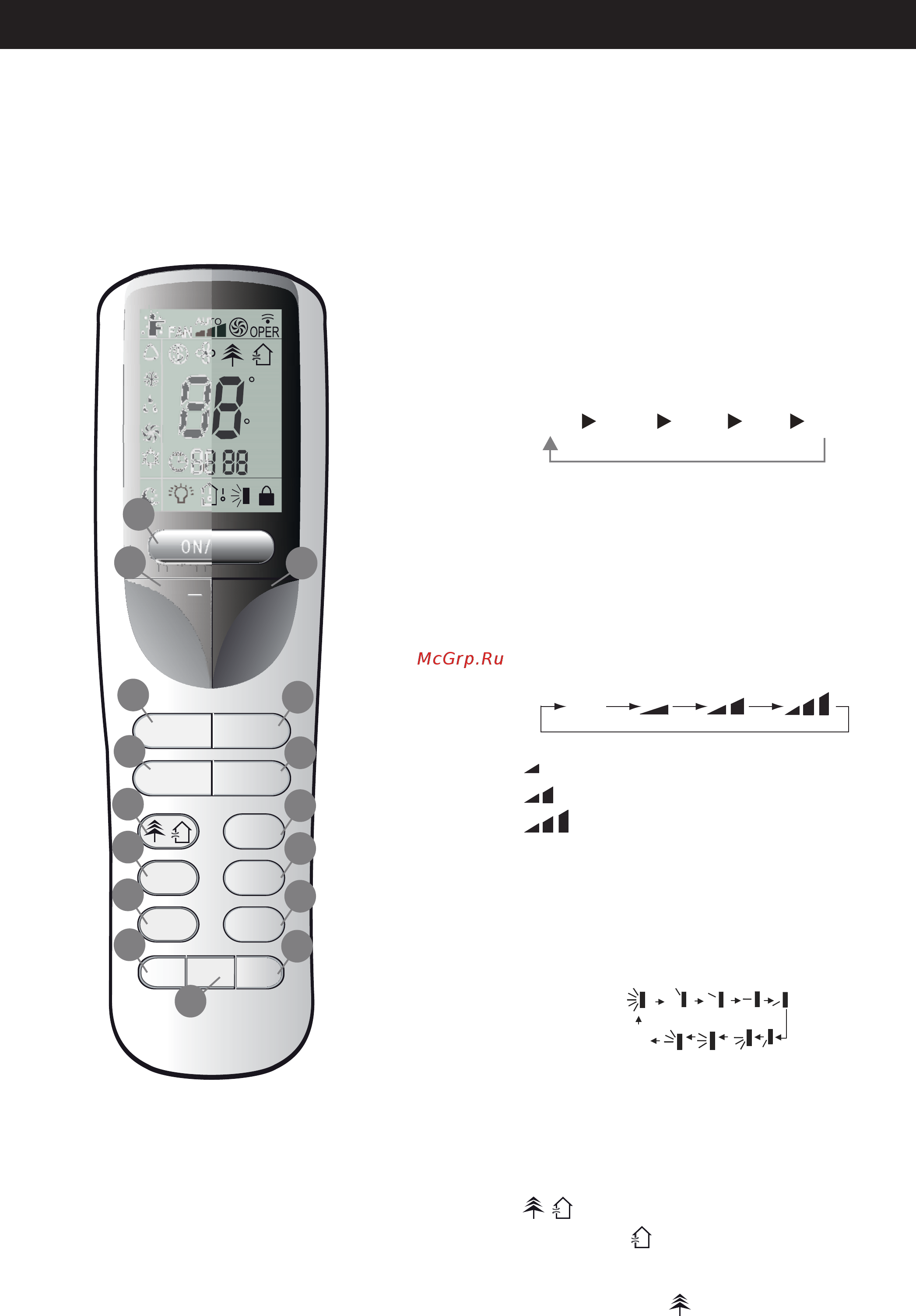

Пульт дистанционного управления YAA1FB
Внешний вид и функции
Данный пульт является универсальным и при-
меняется для управления различными моделями
блоков.
Некоторые функции могут быть недоступны.
При нажатии кнопки с недоступной функцией,
блок продолжит работу без изменения параме-
тров.
21 2))/
02'( )$1
6:,1* ,)((/
6/((3
7(03
7,0(521
&/2&.
72)),0(5
785%2 /,*+7
;)$1
F
C
：
HOUR
ONOFF
3
15
5
4
14
7
16
13
12
98
11
10
2
1
6
Кнопки и их функции
1
ON/OFF (вкл./выкл.)
Нажмите кнопку для включения или выключения
кондиционера.
2
«–»
Нажмите кнопку для понижения желаемой тем-
пературы в помещении. Удерживание кнопки
нажатой в течение 2 секунд быстро понизит зна-
чение устанавливаемой температуры. В режиме
AUTO заданная температура не регулируется.
3
«+»
Нажмите кнопку для повышения желаемой тем-
пературы в помещении.
Удерживание кнопки нажатой в течение 2 секунд
быстро повысит значение устанавливаемой
температуры. В режиме AUTO заданная темпе-
ратура не регулируется.
4
MODE (режим)
Каждый раз, когда вы нажимаете кнопку, режим
переключается в последовательности AUTO,
COOL, DRY, FAN и HEAT ( Автоматический —
Охлаждение — Осушение — Вентиляция —
Обогрев), как показано на рисунке:
AUTO
COOL
DRY
FAN HEAT
В режиме AUTO (Автоматический) установлен-
ная температура не отображается на дисплее
и кондиционер будет автоматически выбирать
режим работы, учитывая текущую температуру
в помещении, чтобы поддерживать ее в зоне
комфорта.
5
FAN (вентилятор)
Эта кнопка используется для установки скоро-
сти вентилятора в последовательности:
Auto
Низкая скорость
Средняя скорость
Высокая скорость
6
SWING (жалюзи)
Нажмите кнопку для выбора положения гори-
зонтальных жалюзи.
Каждое нажатие изменяет установку угла в по-
следовательности, как показано на рисунке.
Вертикальные жалюзи регулируются вручную.
OFF
7
I FEEL
Нажмите кнопку I FEEL на пульте управления.
Измерение температуры будет производиться
посредством датчика, расположенного в пульте
индивидуального управления.
8
/
Кнопка AIR ( ) активирует функцию подмеса
свежего воздуха. Доступна не для всех моделей
блоков.
Кнопка HEALTH ( ) активирует генератор хо-
лодной плазмы.
